| Номер в госреестре | 83741-21 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | ELM3 |
| Изготовитель | "Beckhoff Automation GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные ELM3 (далее - модули) предназначены для измерений напряжения, силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопреобразователей сопротивления, сигналов от термоэлектрических преобразователей, сигналов от тензометрических датчиков (далее - тензодатчик), сигналов от пьезоэлектрических датчиков, а также передачи этих данных программируемым логическим контроллерам по протоколу EtherCAT.
Принцип действия модулей основан на измерении входных сигналов напряжения, силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопреобразователей сопротивления, сигналов от термоэлектрических преобразователей, сигналов от тензодатчиков, сигналов от пьезоэлектрических датчиков, преобразовании их в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей передаче по протоколу EtherCAT на программируемые логические контроллеры.
Конструктивно модули выполнены в корпусе из хромированного цинка и полиамида для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации и клеммы подключения источников входных сигналов.
Измерительные каналы модулей независимы и могут быть параметризованы отдельно.
Модули выпускаются в модификациях отличающихся измерительными функциями, количеством измерительных каналов, типом разъемов.
Структура условного обозначения модификаций модулей:
ELM3X X X-000X ^
Тип разъема:
0 - 2/4-контактный сервисный разъем;
1 - разъем LEMO;
2 - разъем BNC.
| 2, 4, 6, 8 - количество измерительных каналов
Серия:
0 - базовая;
4 - экономичная.
Основные измерения:
0 - напряжение постоянного тока;
1 - сила постоянного тока (напряжение и сила постоянного тока);
5 - сигнал от тензодатчика;
6 - сигнал от пьезоэлектрического датчика;
7 - многофункциональные измерения.
Заводской номер наносится на боковую панель модуля типографским методом в виде цифрового кода.
Общий вид модулей представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование модулей не предусмотрено.

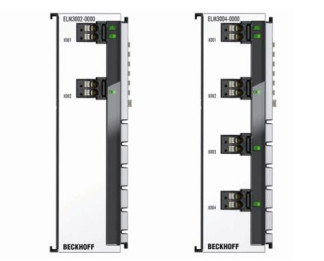

а) модификации ELM3002-0000, ELM3004-0000
в) модификации ELM3142-0000, ELM3144-0000, ELM3146-0000, ELM3148-0000
е) модификации ELM3702-0000, ELM3704-0000, ELM3704-0001 Рисунок 1 - Общий вид модулей
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО. Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования модулей и управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет сконфигурировать модули, регистрировать и сохранять результаты измерений и является метрологически незначимым.
Метрологические характеристики модулей нормированы с учетом влияния встроенного
ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование встроенного ПО | Firmware (FW) |
| Номер версии (идентификационный номер встроенного ПО), не ниже | 01 |
| Цифровой идентификатор встроенного ПО | - |
Таблица 2 - Метрологические характеристики модулей модификаций ELM300X-0000,
ELM310X-0000
| Входной сигнал | Диапазон измерений | Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений, % | Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % |
| Для модификаций ELM300X-0000 | |||
| Напряжение постоянного тока, В | от -30 до +30 от -10 до +10 от -5 до +5 от -2,5 до +2,5 от -1,25 до +1,25 от -0,640 до +0,640 от -0,320 до +0,320 от -0,160 до +0,160 от -0,080 до +0,080 от -0,040 до +0,040 от -0,020 до +0,020 от 0 до 10 от 0 до 5 | ±0,01 | ±0,001 |
| Для модификаций ELM310X-0000 | |||
| Сила постоянного тока, мА | от -20 до +20 от 0 до 20 от 4 до 20 | ±0,01 | ±0,001 |
| Входной сигнал | Диапазон измерений | Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений, % |
| Напряжение постоянного тока, В | от -10 до +10 | ±0,01 |
| от -5 до +5 | ||
| от -2,5 до +2,5 | ||
| от -1,25 до +1,25 | ||
| от 0 до 5 | ||
| от 0 до 10 | ||
| Сила постоянного тока, мА | от -20 до +20 | ±0,01 |
| от 0 до 20 | ||
| от 4 до 20 |
Таблица 4 - Метрологические характеристики модулей модификаций ELM3544-0000, ELM3542-0000
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10; от 0 до 10; от -0,080 до +0,080 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,01 |
| Номинальное электрическое сопротивление тензодатчика, Ом | 120;350 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В | от -32 до +32; от -8 до +8; от -4 до +4; от -2 до +2 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В | от -16 до +16; от -8 до +8; от -4 до +4; от -2 до +2 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В | от -32 до +32; от -8 до +8; от -4 до +4; от -2 до +2 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, % | ±0,01 |
| Диапазон измерений сигналов от термопреобразователя сопротивления Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009) в температурном эквиваленте, °С | от -200 до +850 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений сигналов от термопреобразователя сопротивления Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009) в температурном эквиваленте, % | ±0,01 |
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10; от 0 до 10; от -0,080 до +0,080 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений напряжения постоянного тока, % | ±0,05 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
| Номинальное электрическое сопротивление тензодатчика, Ом | 120; 350 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В | от -32 до +32; от -8 до +8; от -4 до +4; от -2 до +2 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В | от -16 до +16; от -8 до +8; от -4 до +4; от -2 до +2 |
| Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В | от -32 до +32; от -8 до +8; от -4 до +4; от -2 до +2 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, % | ±0,05 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
| Диапазон измерений сигналов от термопреобразователя сопротивления Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009) в температурном эквиваленте, °С | от -200 до +850 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений сигналов от термопреобразователя сопротивления Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009) в температурном эквиваленте, % | ±0,05 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений сигналов от термопреобразователя сопротивления Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009) в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
от -60 до +60; от -10 до +10;
от -5 до +5; от -2,5 до +2,5; от -1,25 до +1,25; от -0,640 до +0,640 от -0,320 до +0,320 от -0,160 до +0,160 от -0,080 до +0,080 от -0,040 до +0,040 от -0,020 до +0,020; от 0 до 10; от 0 до 5
Диапазоны измерений напряжения постоянного тока, В
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений напряжения постоянного тока, %_
±0,01
±0,001
от -20 до +20; от 0 до 20; от 4 до 20
±0,01
±0,001
от 0 до 5
±0,01
±0,001
120; 350; 1000
от -32 до +32; от -2 до +2
от -16 до +16; от -2 до +2
от -32 до +32; от -4 до +4; от -2 до +2
±0,01
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, %_
Диапазоны измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений силы постоянного тока, %_
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, %_
Диапазоны измерений электрического сопротивления постоянному току, кОм_
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений электрического сопротивления, %_
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений электрического сопротивления, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, %_
Номинальное электрическое сопротивление тензодатчика, Ом
Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В_
Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В_
Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, %
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
| Диапазон измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, °С: - Pt100; Pt200; Pt500; Pt1000 (а = 0,00385 °С'1 по ГОСТ 6651-2009); - Ni100; Ni120; Ni1000 (а = 0,00617 °С'1 по ГОСТ 6651-2009); - Ni1000 TK5000; - КТ100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81 -152; KTY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTY1x-5; KTY1x-7; KTY21/23-5; KTY21/23-7; NTC10KPRE; - KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152; - KTY84-130,150; KTY84-151; - NTC1K8; NTC10K3A221; NTC100K; - NTC1K8 TK; NTC5K; NTC10K; - NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE; - NTC3K; - NTC10K 3204; - NTC20K | от -200 до +850; от -60 до +180; от -30 до +160; от -50 до +150; от -50 до +180; от -40 до +300; от -40 до +130; от -30 до +150; от -50 до +130; от -30 до +80; от -50 до +110; от -20 до +150 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений сигналов от термопреобразователей сопротивления Pt100; Pt200; Pt500; Pt1000 (а = 0,00385 °С-1 по ГОСТ 6651-2009); Ni100; Ni120; Ni1000 (а = 0,00617 °С'1 по ГОСТ 6651-2009); Ni1000 TK5000; КТ100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81-152; KTY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTY1x-5; KTY1x-7; KTY21/23-5; KTY21/23-7; NTC10KPRE; KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152; KTY84-130,150; KTY84-151; NTC1K8; NTC10K3A221; NTC100K; NTC1K8 TK; NTC5K; NTC10K; NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE; NTC3K; NTC10K 3204; NTC20K в температурном эквиваленте, % | ±0,01 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений сигналов от термопреобразователей сопротивления Pt 100; Pt200; Pt500; Pt1000 (а = 0,00385 °С'1 по ГОСТ 6651-2009); Ni100; Ni120; Ni1000 (а = 0,00617 °С'1 по ГОСТ 6651-2009); Ni1000 TK5000; КТ100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81-152; KTY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTY1x-5; KTY1x-7; KTY21/23-5; KTY21/23-7; NTC10KPRE; KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152; KTY84-130,150; KTY84-151; NTC1K8; NTC10K3A221; NTC100K; NTC1K8 TK; NTC5K; NTC10K; NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE; NTC3K; NTC10K_3204; NTC20K в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
| Наименование характеристики | Значение |
| Диапазон измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, °С: - тип K (по ГОСТ Р 8.585-2001); - тип J (по ГОСТ Р 8.585-2001); - тип L (по ГОСТ Р 8.585-2001); - тип E (по ГОСТ Р 8.585-2001); - тип T (по ГОСТ Р 8.585-2001); - тип N (по ГОСТ Р 8.585-2001); - тип B (по ГОСТ Р 8.585-2001); - тип R (по ГОСТ Р 8.585-2001); - тип S (по ГОСТ Р 8.585-2001); - тип U; - тип С | от -270 до 1372; от -210 до 1200; от -200 до 800; от -270 до 1000; от -270 до 400; от -270 до 1300; от 0 до 1820; от -50 до 1768; от -50 до 1768; от -200 до 600; от 0 до 2320 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, % | ±0,01 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % | ±0,001 |
Таблица 7 - Метрологические характеристики модулей модификаций ELM360X-000X
| Входной сигнал | Диапазон измерений | Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений, % | Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °С, % |
| Напряжение постоянного тока, В | от -10 до +10 от -5 до +5 от -2,5 до +2,5 от -1,25 до +1,25 от -0,640 до +0,640 от -0,320 до +0,320 от -0,160 до +0,160 от -0,080 до +0,080 от -0,040 до +0,040 от -0,020 до +0,020 от 0 до 10 от 0 до 20 | ±0,01 | ±0,001 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % | от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: - для модификаций ELM300X-0000, ELM310X-0000, ELM354X-0000, ELM3502-0000, ELM360X-000X: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, % - для модификаций ELM314X-0000, ELM3504-0000, ELM370X-000X: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, % | от -25 до +60 до 95 от 0 до +55 до 95 |
| Параметры электрического питания: - напряжение постоянного тока, В | 5 (через интерфейсную шину) |
| Масса, кг, не более | 0,35 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 33х100х95 |
| Средняя наработка на отказ, ч | 480000 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус модулей любым технологическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерительный ELM3 | ELM3XXX | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| XXX - в зависимости от модификации | ||
приведены в разделе 4 «Установка и подключение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к модулям измерительным ELM3
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
