| Номер в госреестре | 83747-21 |
| Наименование СИ | Анализаторы частотных характеристик |
| Обозначение типа СИ | СИЭЛ-4210 |
| Изготовитель | Общество с ограниченной ответственностью "Компания СИЭЛ" (ООО "СИЭЛ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 17.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы частотных характеристик СИЭЛ-4210 (далее - анализаторы ЧХ, АЧХ) предназначены для воспроизведения напряжения переменного тока, частоты сигнала переменного тока, измерений напряжений переменного тока, измерений отношения напряжений переменного тока, измерений разности фаз.
Анализаторы ЧХ применяется для автоматизированного исследования динамических объектов методом частотного анализа посредством измерения амплитудных и фазовых частотных характеристик электрических, электромеханических, электрогидравлических систем.
Принцип действия анализаторов ЧХ основан на формировании и подаче на испытуемое устройство периодического сигнала с выхода встроенного генератора. Амплитуда и фаза сигнала на выходах испытуемых устройств определяются в одной или двух точках при помощи встроенных двухканальных анализаторов и сравнивается с входным сигналом. На основании измерения отношения параметров измеренных выходных и входного сигналов может быть определена передаточная функция испытуемого устройства.
АЧХ обладает следующими функциональными возможностями:
- одновременный вывод на дисплей параметров заданного и двух измеренных сигналов;
- измерения отношения напряжений переменного тока двух измеренных сигналов;
- измерение разности фаз между выходом генератора и одним из входов анализаторов;
- измерение разности фаз между входами анализаторов.
Конструктивно анализаторы выполнены в переносном корпусе (кейсе), изготовленном из прочного пластика, на верхней крышке которого размещен шильдик с обозначением и заводским номером анализаторов ЧХ, нанесенным методом шелкографии.
На передней панели АЧХ расположены цветной жидкокристаллический дисплей, кнопки управления работой, разъемы подключения выхода генератора и входов двухканальных анализаторов.
Общий вид анализатора частотных характеристик СИЭЛ-4210, обозначение места нанесения знака поверки, схема пломбировки от несанкционированного доступа приведены на рисунке 1.
В целях защиты от несанкционированного проникновения анализаторы ЧХ пломбируется наклейками из специального материала, как указано на рисунке 1.

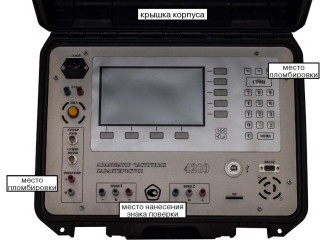

Рисунок 1 - Общий вид анализатора частотных характеристик СИЭЛ-4210 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
АЧХ работает под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов ЧХ нормированы с учетом влияния ПО, которое заносится пред-приятием-изготовителем в защищенную от записи часть процессоров анализаторов и недоступно для потребителя. Внутреннее ПО закрыто от записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 4210 |
| Номер версии (идентификационный номер) ПО | 01.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 57ca5f3c |
В соответствии с разделом 5.3 Р 50.2.077-2014 уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Генератор сигналов | |
| Форма выходного сигнала | синусоидальная, треугольная, прямоугольная |
| Диапазон частот, Гц | от 0,01 до 4000 |
| Пределы допускаемой относительной погрешности установки частоты, % | ±0,02 |
| Диапазон установки амплитуды напряжения переменного тока синусоидального сигнала, В | от 0,1 до 10 |
| Пределы допускаемой абсолютной погрешности установки напряжения переменного тока синусоидального сигнала, В | ±(1,0 • 10-2 • Ur + 0,01) |
| Диапазон установки напряжения смещения постоянного тока, В | от -10 до 10 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения постоянного тока, В | ±(1,0 • 10-2 • Ur + 0,01) |
| Параметры выхода синхронизирующего TTL сигнала, В | для «1» - не ниже 2,0; для «0» - не больше 0,8 |
| Двухканальный анализатор | |
| Диапазон частот, Гц | от 0,01 до 4000 |
| Диапазон измерений амплитуды напряжения переменного тока синусоидального сигнала, В | от 0,01 до 10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока синусоидального сигнала, В | ±(1,0 • 10-2 • Ua + 0,01) |
| Диапазон измерений отношения напряжений каналами анализатора, дБ | от -60 до 60 |
| Пределы допускаемой абсолютной погрешности измерений отношения напряжений каналами анализатора, дБ | ±0,2 |
| Диапазон измерения разности фаз каналов анализатора и генератора, ° | от -180 до +180 |
| Диапазон измерения разности фаз каналов анализатора, ° | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз, ° | ±0,2 |
| Примечание: Ur - амплитудное значение напряжения на выходе генератора сигналов, Ua - амплитудное значение напряжения, измеренное анализатором | |
| Пределы допускаемых дополнительных абсолютных погрешностей измерений при изменении температуры окружающей среды относительно нормальных условий: для отношения напряжений, дБ для разности фаз, ° | ±0,1 ±0,2 |
| 1 | 2 |
| Пределы допускаемых дополнительных абсолютных погрешно- | |
| стей измерений при изменении влажности окружающей среды | |
| относительно нормальных условий: | |
| для отношения напряжений, дБ | ±0,1 |
| для разности фаз, ° | ±0,2 |
| Пределы допускаемых дополнительных абсолютных погрешно- | |
| стей измерений при изменении напряжения питания в допускае- | |
| мых пределах: | |
| для отношения напряжений, дБ | ±0,1 |
| для разности фаз, ° | ±0,2 |
| Таблица 3 - Основные технические характеристики | |||
| Наименование характеристики | Значение | ||
| Напряжение питания переменным током частотой 50 Гц, В | от 187 до 242 | ||
| Потребляемая мощность, В •А, не более | 50 | ||
| Время готовности к работе, мин, не более | 1 | ||
| Время непрерывной работы при аккумуляторном питании, ч, не менее | 2 | ||
| Габаритные размеры, мм, не более | длина | ширина | высота |
| 420 | 320 | 180 | |
| Масса, кг, не более | 10,0 | ||
| Наработка на отказ, ч | 20000 | ||
| Средний срок службы, лет | 10 | ||
| Нормальные условия по ГОСТ 22261-94: - диапазон температур, °С - относительная влажность при температуре +25 °С, % | от +15 до +25 от 30 до 80 | ||
| Условия эксплуатации: - диапазон температур, °С - относительная влажность при температуре +3 5 °С, %, не более - амплитуда виброускорения синусоидальной вибрации в диапазоне частот от 20 до 30 Гц, м/с2, не более | от -20 до +50 98 19,6 | ||
наносится на переднюю панель анализаторов ЧХ методом шелкографии, на титульный лист руководства по эксплуатации и паспорта типографским способом.
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор ЧХ | СИЭЛ-4210 | 1 шт. |
| 1 | 2 | 3 |
| Тестовый модуль | СИЭЛ-4210Т | 1 шт. |
| Флеш-память с ПО | - | 1 шт. |
| Паспорт | ТПКЦ.411618.001 ПС | 1 экз. |
| Руководство по эксплуатации | ТПКЦ.411618.001 РЭ | 1 экз. |
указаны в Приложении 2 Руководства по эксплуатации ТПКЦ.411618.001 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования
ТПКЦ.411618.001 ТУ Анализаторы частотных характеристик СИЭЛ-4210. Технические
условия
