| Номер в госреестре | 83749-21 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | У-150 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Петролайн-А" (ООО НПП "Петролайн-А"), г. Казань |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры У-150 предназначены для бесконтактного автоматического измерения уровня жидких сред.
Принцип действия уровнемеров У-150 основан на локации уровня импульсами, проходящими через газовую среду, и на явлении отражения этих импульсов от границы раздела «газ-контролируемая среда». Расстояние измеряется путем измерения времени распространения колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника.
Уровнемеры У-150 представляют собой конструкцию из герметичного корпуса, излучателя и электронной схемы.

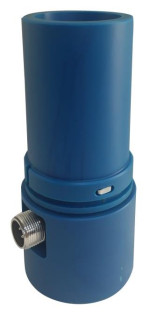

Общий вид уровнемеров представлен на рисунке 1.
Заводской номер наносится на маркировочную табличку, закрепленную на корпусе уровнемера, методом гравировки.
Место нанесения заводского номера представлено на рисунке 2.
Ре1гаШоэ°А
*-
УРОВНЕМЕР У-150
Место нанесения заводского номера
; ИСПОЛНЕНИЕУХЛ1 АДРЕС_
ПРЕД. ИЗМ. 3000 мм
-4<ГС«Та$+50‘С ‘ №__\Ц/ 20 _г.
Рисунок 2 - Место нанесения заводского номера Пломбирование уровнемеров У-150 не предусмотрено.
Используемое в уровнемерах программное обеспечение является встроенным. Функциями программного обеспечения являются формирование зондирующего импульса, вычисление времени прохождения отраженного сигнала, расчет расстояния до объекта, обработка команд цифрового интерфейса связи. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения уровнемеров У-150 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | U 150 |
| Номер версии (идентификационный номер) ПО | не ниже 1.50 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня: - наименьший предел измерений (НмПИ), мм - наибольший предел измерений (НИИ), мм | 300 3000 |
| Пределы допускаемой приведенной к НИИ основной погрешности измерений уровня, % | ± 1,0 |
| Пределы допускаемой приведенной к НИИ дополнительной погрешности измерений уровня, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальных условий, % | ± 0,75 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 до 90 от 96 до 104 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до + 50 |
| - относительная влажность, % | до 90 |
| - атмосферное давление, кПа | от 96 до 104 |
| Напряжение питания постоянного тока, В | от 7,5 до 28 |
| Потребляемая мощность, Вт, не более | 1,6 |
| Габаритные размеры, мм, не более | |
| - ширина | 95 |
| - высота | 95 |
| - длина | 205 |
| Масса, кг, не более | 1,5 |
| Срок службы, лет, не менее | 10 |
| Маркировка взрывозащиты | 1 Ex ib IIB T5 Gb X |
наносится на корпус уровнемеров У-150 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер | У-150 | 1 шт. |
| Кабель связи универсальный | ШР20/ШР20 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Паспорт | ПС | 1 экз. |
| Методика поверки | МП 1311-7-2021 | 1 экз. |
| Тара упаковочная | - | 1 шт. |
приведены в разделах «Описание программного обеспечения для подключения к ПК» и «Монтаж на объекте» документа «Уровнемер У-150. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 года № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
ТУ 2651-110-56347017-2021. Уровнемер У150 производства фирмы ООО Научнопроизводственное предприятие «:Петролайн-А», Россия. Технические условия
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
