| Номер в госреестре | 83752-21 |
| Наименование СИ | Реометры |
| Обозначение типа СИ | Kinexus |
| Изготовитель | "NETZSCH-Gerätebau GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры Kinexus (далее - реометры) предназначены для измерений динамической вязкости жидкости в лабораторных условиях.
Принцип действия реометра заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций). Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.
Реометры состоят из измерительной системы и основания. Измерительная система включает в себя: высокопроизводительный электродвигатель с воздушными подшипниками, снабженный функциями контроля момента сдвига, позиционирования, зазора и нормального усилия, а также управления измерениями; управляющую электронику; систему температурного контроля и теплообменник.
Измерительная система реометра состоит из нескольких модулей. Верхний модуль, контактирующий с образцом, включает в себя электромотор с воздушным подшипником, к которому подключается через патрон шпиндель типа плоскость/конус или цилиндр. Нижний модуль, расположен в основании корпуса, и имеет конфигурации плоскость/конус или цилиндр, совместимые с верхним. Нижний модуль имеет функцию нагрева /охлаждения, снабжен кожухом/крышкой или активным кожухом с активным или пассивным теплообменником для выравнивания градиента температуры в образце. После выбора в программном обеспечении типа проводимого измерения, верхний модуль устанавливается в положение относительно нижнего модуля, называемого зазором, высота которого задается и обусловлена реологическими исследованиями образца.
Клавишная панель, расположенная на передней панели реометра, служит для выполнения основных операций по управлению прибором: светодиодная индикация отражает состояние прибора и уровня давления воздуха, клавиши для выполнения измерения или отказа от выбранной в ПО программы исследования.
Реометры Kinexus выпускаются в следующих модификациях lab+, pro+, ultra+, DSR, DSR+, DSR-E и DSR-III, которые отличаются минимальным/максимальным значением крутящего момента ротора и функциональностью программного обеспечения. Модификации DSR, DSR+, DSR-E и DSR-III предназначены для испытаний битумов и битумных эмульсий, функциональность программного обеспечения этих моделей ограничена специализированными отраслевыми испытаниями.
как:
• Вязкость в зависимости от напряжения или скорости сдвига.
• Динамические вязкоупругие характеристики в зависимости от частоты и амплитуды прикладываемой деформации.
• Упругая и пластическая деформация наряду с вязкостью при нулевом сдвиге.
• Модуль релаксации как функцию времени. На основании данных релаксационного эксперимента возможен расчёт нулевой сдвиговой вязкости.
• Сдвиговые напряжения при равномерной деформации в области низких скоростей сдвига - функция роста напряжения. На основании полученных данных возможен расчёт вязкости при нулевом сдвиге и спектра релаксации.
Общий вид и маркировка реометров Kinexus представлены на рисунках 1-2.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Нанесение знака поверки на корпус реометров не предусмотрено, знак поверки наносится на свидетельство о поверке.

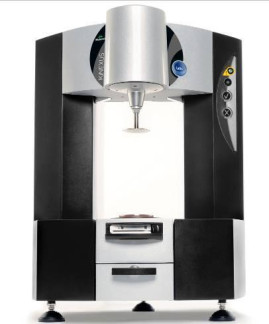

Рисунок 1 - Общий вид реометров Kinexus Маркировка производится на задней панели реометров Kinexus (рисунок 2)
Реометры Kinexus функционируют под управлением программного обеспечения rSpase, которое предназначено для управления работой реометра, процессом измерений, а также передачи, обработки, хранения и представления измерительной информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО реометров Kinexus приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | rSpase |
| Номер версии (идентификационный номер) ПО | не ниже 1.61 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Ultra+ DSR+ dsr DSR-E | DSR-III | |
| Диапазон показаний динамической вязкости, мПа-с | от 1-10"3 до 1-1013 | от 1-10"1 до Ы011 |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 105 | |
| Пределы допускаемой относительной погрешности реометра, % - при температуре от -40 до +5 °С включ. - при температуре св. +5 до +200 °С | ±5 ±3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ultra+ DSR; DSR dsr-e dsr-di | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, В-А, не более | 1000 |
| Габаритные размеры, мм, не более -высота -ширина -длина | 680 485 490 |
| Масса, кг, не более | 47 |
| Рабочий диапазон задания и поддержания температуры испытуемого образца, °С | от -30 до +200* от -40 до +200** от комнатной температуры до +350*** |
| Объём образца, мл | от 0,05 до 30,00 (зависит от типа измерительной системы) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 10 до 90 (без конденсации) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 7200 |
| Примечание: * система температурного контроля цилиндрического типа * * система температурного контроля плоского типа *** система температурного контроля высокотемпературная | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр Kinexus | 1 шт. | |
| Модуль термостатирования (картридж) | не менее 1 шт. (по заказу) | |
| Комплект измерительного модуля (плоскость/конус или цилиндр) | не менее 1 шт. (по заказу) | |
| Система теплоотвода | 1 шт. | |
| Безмасляный воздушный компрессор | 1 шт. | |
| Низкотемпературный термостат | по заказу | |
| Руководство по эксплуатации на русском языке | 1 экз. | |
| Программное обеспечение | rSpace | 1 шт. |
приведены в документе «Реометры Kinexus. Руководство по эксплуатации», раздел 5.
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622
Техническая документация фирмы «NETZSCH-Geratebau GmbH», Германия
| Зарегистрировано поверок | 23 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
