| Номер в госреестре | 83753-21 |
| Наименование СИ | Приборы скважинные |
| Обозначение типа СИ | "Сканер-2000" |
| Изготовитель | Общество с ограниченной ответственностью "НПО Поиск" (ООО "НПО Поиск"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы скважинные «Сканер-2000» (далее - приборы) предназначены для измерений расстояний до объекта при определении размеров подземных камер растворения, заполненных жидкими рабочими средами, пропускающими ультразвуковые волны.
Принцип действия приборов основан на ультразвуковой эхолокации полостей, заполненных жидкими рабочими средами и приема отраженных волн.
Конструктивно прибор состоит из погружного модуля (далее - ПМ), пульта наземной аппаратуры (далее - ПНА) и персонального компьютера (далее - ПК), объединенных комплектом соединительных кабелей.
ПМ представляет собой металлическую конструкцию цилиндрической формы, в нижней части которой расположен вращающийся антенный узел, состоящий из двух антенн: горизонтальной и вертикальной, измеряющих расстояния до стенки и дна камеры.
Подвижная часть ПМ с ультразвуковыми датчиками равномерно вращается относительно основной части корпуса ПМ и не скручиваемого упругого кабеля, на котором ПМ опускается в скважину. Равномерность вращения обеспечивается бесколлекторным шаговым двигателем, частота питающего напряжения которого стабилизирована. На вращающейся части ПМ расположен датчик магнитного поля, сигнал которого меняет полярность при изменении направления магнитного поля. Угол поворота поверхности ультразвуковых датчиков регистрируется в моменты изменения сигнала магнитного датчика и, таким образом, осуществляется ориентация регистрируемых сигналов в горизонтальном сечении камеры.
ПНА выполнен в защитном корпусе и выполняет следующие функции:
- электрическое питание ПМ;
- передачу информации между ПН и ПК.
ПК с помощью программного обеспечения (далее - ПО) обеспечивает сбор, обработку и выдачу информации как на дисплей, так и сохраняет её в файлах.

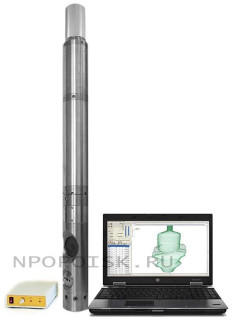

Общий вид прибора, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунке 1.
Нанесение знака поверки на прибор не предусмотрено.
несанкционированного доступа
Рисунок 1 - Общий вид прибора
Для решения задач сбора, обработки и выдачи информации прибор оснащен одной из версий ПО «Registrator_19.exe», «Registrator3D_20.exe». ПО полностью является метрологически значимым и выполняет следующие функции:
- создание и хранение файлов поверки/калибровки;
- проверку с помощью отображения показаний;
- управление процедурой измерений;
- создание файлов результатов измерений;
- хранение полученных данных.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1_
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Regi strator_19. exe | |
| Номер версии (идентификационный номер ПО) | Версия 1. и выше | |
| Цифровой идентификатор ПО (контрольная сумма) | 06DA3A1EF91D6F1A 228D21B7CF945127 | E16A5EED50EB34174 B4B779FD1949A41 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Regi strator3D_2 0. exe | |
| Номер версии (идентификационный номер ПО) | Версия 3. и выше | |
| Цифровой идентификатор ПО (контрольная сумма) | 65E5995724FB2CF7 C7546F4B2759CCDF | 43DE152FD8457AA84 FEA3400985E2913 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния до отражающего объекта, м | от 3 до 100 |
| Пределы допускаемой абсолютной погрешности измерений расстояний при значениях от 3 до 10 м включ., м | ±0,5 |
| Пределы допускаемой относительной погрешности измерений расстояний при значениях св. 10 до 100 м, % | ±3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока | |
| напряжение, В | от 110 до 240 |
| частота, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 60 |
| Рабочие условия эксплуатации | |
| БНА | |
| диапазон рабочих температур, °С | от +15 до +35 |
| ПМ | |
| максимальное гидростатическое давление, МПа | 28 |
| диапазон рабочих температур, °С | от 0 до 80 |
| Габаритные размеры, мм, не более | |
| БНА | 250 |
| длина | 200 |
| ширина | 70 |
| высота | |
| ПМ | |
| диаметр | 76 |
| длина | 1200 |
| Масса, кг, не более | |
| БНА | 5 |
| ПМ | 20 |
| Вероятность безотказной работы за 20 циклов включения, не менее | 0,9 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 1000 |
наносится на корпус ПНА в виде наклейки и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5- Комплектность Сканер-2000
| Наименование | Обозначение | Количество |
| 1 Прибор скважинный в составе | «Сканер-2000» | 1 шт. |
| 1.1 Погружной модуль | СЛ-1М.11.000.000 | 1 шт. |
| 1.2 Пульт наземной аппаратуры | СЛ-1М. 12.000.000 | 1 шт. |
| 1.3 Персональный компьютер Notebook* | - | 1 шт. |
| 1.4 Кабель связи компьютерный | 1 шт. | |
| 1.5. Кабель соединения пульта наземной аппаратуры и каротажной станции (комплект из 4 проводов) | - | 1 шт. |
| 2 Комплект ЗИП | - | 1 шт. |
| 3 Программа технологическая | Registrator 19.exe | 1 экз. |
| 4 Программа технологическая | Registrator3D 20.exe | 1 экз. |
| 5 Руководство по эксплуатации | СЛ-1М.00.000.000 РЭ | 1 экз. |
| 6 Паспорт | СЛ-1М.00.000.000 ПС | 1 экз. |
| 7 Руководство пользователя. Программа проведения измерений | 1 экз. | |
| 8 Упаковка | СЛ-1М. 14.000.000 | 1 шт. |
| * Поставляется по согласованию с Заказчиком | ||
приведены в документе СЛ-1М.00.000.000 РЭ «Прибор скважинный «Сканер-2000». Руководство по эксплуатации» (п. 4 «Подготовка станции и работа на скважине»).
Приказ Росстандарта № 2831 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия ТУ 265112-001-96861149-2020 Приборы скважинные «Сканер-2000». Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
