| Номер в госреестре | 83759-21 |
| Наименование СИ | Измеритель крутящего момента силы |
| Обозначение типа СИ | HTW-10 |
| Изготовитель | "Sushma Industries Pvt Ltd.", Индия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель крутящего момента силы HTW-102 (далее по тексту - измеритель), предназначен для измерений крутящего момента силы, с цифровой индикацией, в режимах текущего и максимального значений.
Принцип действия измерителя крутящего момента силы HTW-102 основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.
Конструктивно измеритель крутящего момента HTW-102 состоит из платформы, на которой установлены: измерительный блок, блок обработки данных и блок управления.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.
Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков и преобразования в цифровой сигнал с последующей передачей на блок управления.
Блок управления представляет собой переносное модульное устройство, состоящее из жидкокристаллического экрана и набора функциональных клавиши. Блок управления служит для вывода результатов измерений и выбора режима работы измерителя.
Пломбирование измерителя крутящего момента силы HTW-102 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
На силовой части измерительного блока, при помощи клеящего состава установлена маркировочная табличка, содержащая информацию о производителе, заводском (серийном) номере, модели датчика и его пределе измерений.
Знак поверки наносится на свидетельство о поверке.
К измерителю данного типа относится измеритель крутящего момента силы HTW-102 с зав. № TS20-0359.

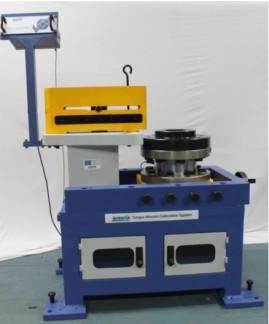

Общий вид измерителя крутящего момента силы HTW-102 и его компонентов, представлены на рисунках 1 -3.
Рисунок 3. Измерительный блок
Программное обеспечение измерителя крутящего момента силы HTW-102 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HTWCS Software |
| Номер версии (идентификационный номер ПО) | 1,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений, кНм | от 0,2 до 20,0 |
| Дискретность, кНм | 0,001 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Размеры присоединительных квадратов под сменные головки, мм | 19, 24, 38, 63 |
| Габаритные размеры, не более | |
| длина, мм | 1100 |
| ширина, мм | 600 |
| высота, мм | 1270 |
| Масса, кг, не более | 550 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±0,4 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность измерителя крутящего момента HTW-102.
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы HTW-102 | HTW-102 | 1 шт. |
| Программное обеспечение CD диск | HTW-102-ПО | 1 шт. |
| Инструкция по эксплуатации «Измеритель крутящего момента силы HTW-102» | 1 экз. |
инструкция по эксплуатации «Измеритель крутящего момента силы HTW-102» Раздел 4, пункт 4.6 - выполнение измерений.
Нормативные документы, устанавливающие требования к измерителю крутящего момента силы HTW-102
Государственная поверочная схема для средств измерений крутящего момента силы. Утверждена приказом Росстандарта № 1794 от 31.07.2019 г.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
