| Номер в госреестре | 83761-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в исполнениях: ТФНД-220, ТФНД-220-I.
Климатическое исполнение У1 в соответствии с ГОСТ 15150-69.

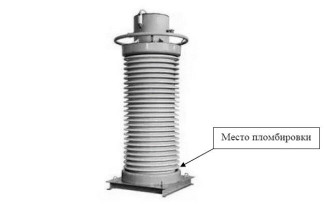

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики ТФНД-220
| Наименование характеристики | Значение | |
| Заводской номер | 54, 56, 86, 59, 55, 52, 69, 80, 57 | 363, 15, 19 |
| Год выпуска | 1968 | 1969 |
| Номинальное напряжение, кВ | 220 | |
| Наибольшее рабочее напряжение, кВ | 252 | |
| Номинальный первичный ток, А | 300, 600, 1200 | |
| Номинальный вторичный ток, А | 1 | |
| Коэффициент трансформации | 300/1, 600/1, 1200/1 | |
| Класс точности | 0,5 | |
| Номинальная частота, Гц | 50 | |
| Номинальная мощность вторичной обмотки, ВА | 30, 50, 75, 100 | |
Таблица 2 - Основные технические характеристики ТФНД-220
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220 | 12 шт. |
| Трансформатор тока ТФНД-220. Паспорт | - | 12 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
