| Номер в госреестре | 83762-21 |
| Наименование СИ | Меры электрического сопротивления многозначные |
| Обозначение типа СИ | АКИП-7516 |
| Изготовитель | Sifam Tinsley Instrumentation Ltd., Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления многозначные АКИП-7516 (далее - меры) предназначены для применения в качестве многозначной высоковольтной меры электрического сопротивления в цепях постоянного тока.
Принцип действия и работы мер основан на воспроизведении эталонного сопротивления с нормированной термостабильностью и погрешностью при обеспечении номинальной температуры, относительной влажности и мощности рассеивания.
Конструктивно мер выполнены в пластмассовых корпусах настольного исполнения с горизонтальной лицевой панелью.
Меры выпускаются в ряде модификаций, отличающихся диапазонами воспроизводимого сопротивления, количеством декад и габаритными размерами.
Меры имеют 6 модификаций: АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5, АКИП-7516/6.
На лицевой панели мер расположены: индикатор температуры и относительной влажности, декадные переключатели, клеммы для подключения измерительных проводов, винтовой зажим точки потенциала для заземления корпуса.
Конструкцией предусмотрена откидная крышка, имеющая защелки для фиксации в закрытом положении и обратный клапан воздушного давления.
На нижней поверхности корпуса расположены ножки для установки на горизонтальной поверхности.
Заводской (серийный) номер в виде наклейки находится на задней панели.

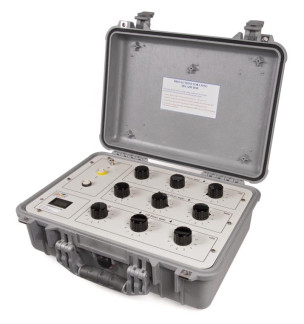

Общий вид мер, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 2. Пломбирование мер не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5,_
| Наименование характеристики | Значение |
| Диапазон воспроизведения сопротивления, Ом - модификация АКИП-7516/1 - модификация АКИП-7516/2 - модификация АКИП-7516/3 - модификация АКИП-7516/4 - модификация АКИП-7516/5 | от 1 кОм до 611 ГОм от 1 до 611 ГОм от 1 кОм до 1111 МОм от 1 МОм до 611 ГОм от 1 кОм до 1 ТОм |
| Номинальное значение сопротивления одной ступени декады1) | 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 10 ГОм, 100 ГОм |
| Пределы основной относительной погрешности воспроизведения сопротивления, % - декады с номинальным значением сопротивления ступени 1 кОм, 10 кОм, 100 кОм, 1 МОм | 0,1 |
| - декады с номинальным значением сопротивления ступени 10 МОм | 0,15 |
| - декады с номинальным значением сопротивления ступени 100 МОм, 1 ГОм | 1,0 |
| - декады с номинальным значением сопротивления ступени 10 ГОм | 2,0 |
| - декады с номинальным значением сопротивления ступени 100 ГОм | 4,0 |
| Температурный коэффициент, /°С - декады с номинальным значением сопротивления ступени 1 кОм, 10 кОм, 100 кОм | ±1,510-5 |
| - декады с номинальным значением сопротивления ступени 1 МОм | ±2,5-10'5 |
| - декады с номинальным значением сопротивления ступени 10 МОм | ±5,010'5 |
| - декады с номинальным значением сопротивления ступени 100 МОм, 1 ГОм, 10 ГОм | ±1,0-10-4 |
| - декады с номинальным значением сопротивления ступени 100 ГОм | ±2,0 10'3 |
| Примечание 1) Модификации мер имеют различное число декад, их число приведено в таблице 3. | |
| Наименование характеристики | Значение |
| Диапазон воспроизведения сопротивления, Ом | от 1 кОм до 1,111111 ТОм |
| Номинальное значение сопротивления одной ступени декады | 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 10 ГОм, 100 ГОм, 1 ТОм |
| Пределы основной относительной погрешности воспроизведения сопротивления, % - ступени декады с номинальным значением сопротивления 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм | 0, 1 |
| - ступени декады с номинальным значением сопротивления 100 МОм, 1 ГОм, 10 ГОм | 1, 0 |
| - ступени декады с номинальным значением сопротивления 100 ГОм, 1 ТОм | 2,0 |
| Температурный коэффициент, /°С - ступени декады с номинальным значением сопротивления 1 кОм, 10 кОм, 100 кОм | ±1,5-10-5 |
| - ступени декады с номинальным значением сопротивления 1 МОм | ±2,5-10"5 |
| - ступени декады с номинальным значением сопротивления 10 МОм | ±5,0-10-5 |
| - ступени декады с номинальным значением сопротивления 100 МОм, 1 ГОм, 10 ГОм | ±1,010'4 |
| - ступени декады с номинальным значением сопротивления 100 ГОм, 1 ТОм | ±2,0 10'3 |
Таблица 3 - Основные технические характеристики мер
| Наименование характеристики | Значение |
| Число декад - модификации АКИП-7516/1, АКИП-7516/5 | 9 |
| - модификация АКИП-7516/2 | 3 |
| - модификации АКИП-7516/3, АКИП-7516/4 | 6 |
| - модификация АКИП-7516/6 | 1 |
| Число ступеней декады1) | 10 |
| Масса, кг, не более - модификации АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4 | 8, 8 |
| - модификация АКИП-7516/5 | 9,0 |
| - модификация АКИП-7516/6 | 2,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более - модификации АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5 | 460x380x160 |
| - модификация АКИП-7516/6 | 270x250x180 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность, %, не более | от +18 до +28 80 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха (при температуре +3 0 °C), не более | от +10 до +30 75 |
| Примечание 1) В модификациях АКИП-7516/1, АКИП-7516/2 и АКИП-7516/4 декада "*100 ГОм" имеет 5 ступеней | |
наносится на лицевую панель мер методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность мер сопротивления многозначных АКИП-7516
| Наименование | Обозначение | Количество |
| Мера электрического сопротивления многозначная | модификация (по заказу): АКИП-7516/1, АКИП-7516/2, АКИП-7516/3, АКИП-7516/4, АКИП-7516/5, АКИП-7516/6 | 1 шт. |
| Измерительные провода | - | 1 к-т |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Назначение» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Техническая документация изготовителя
| Зарегистрировано поверок | 21 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
