Источники питания постоянного тока АКИП-1400, 83763-21

83763-21
Источники питания постоянного тока АКИП-1400 (далее - источники) предназначены для питания различных устройств стабилизированным постоянным напряжением или током.
Карточка СИ
Номер в госреестре 83763-21
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ АКИП-1400
Изготовитель "IТЕСН ELECTRONIC Со., Ltd.", Китай
Год регистрации 2021
Срок свидетельства 22.11.2026
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока АКИП-1400 (далее - источники) предназначены для питания различных устройств стабилизированным постоянным напряжением или током.

Описание

По принципу действия источники относятся к программируемым импульсным биполярным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.

Источники выпускаются в ряде модификаций, отличающихся максимальной выходной мощностью, количеством выходных каналов, а также диапазонами установки выходных параметров - напряжения и силы тока.

Источники имеют 6 модификаций: АКИП-1401/1, АКИП-1401/2, АКИП-1402, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3.

Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Конструкция источников обеспечивает защиту от перенапряжения и перегрузки по току.

На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.

На задней панели источников расположены: вентиляторы охлаждения, разъемы интерфейсов дистанционного управления USB, LAN, GPIB, клеммы подключения удаленной нагрузки, разъем сети питания, заводской (серийный) номер в виде наклейки.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

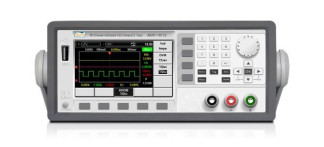

Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунках 1 - 3.

Программное обеспечение

Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ARM Rev

Номер версии1) (идентификационный номер ПО)

не ниже 1.00

Примечания:

1) Номер версии программного обеспечения определяется в

строке "ARM Rev" по трем

последним знакам, разделенным точкой.

Технические характеристики

Таблица 2 - Метрологические характеристики источников модификации АКИП-1401/1

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

45

Диапазоны установки напряжения, В - Диапазон "High"

от -15 до +15

- Диапазон "Low"

от -9 до +9

Диапазоны установки силы тока, А - Диапазон "High"

от -3 до +3

- Диапазон "Low"

от -5 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^^+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^изм2)+2)

Наименование характеристики

Значение

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002-иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,000ГИуст+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз5)

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005Туст3)+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005ТШм4)+2)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005Туст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005Туст+1)

Примечания, здесь и далее:

1)    Иуст - установленное на источнике значение напряжения, мВ

2)    Иизм - измеренное источником значение напряжения, мВ

3)    1уст - установленное на источнике значение силы тока, мА

4)    1изм - измеренное источником значение силы тока, мА

5)    мВскз - среднеквадратическое значение напряжения, мВ

Таблица 3 - Метрологические характеристики источников модификации АКИП-1401/2

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

1,5

Диапазон установки напряжения, В

от -15 до +15

Диапазон установки силы тока, А

от -0,1 до +0,1

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002-Иуст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002- Иизм+2)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002-Иуст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001 Иуст+1)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005Туст+0,05)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005- им+0,05)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005ауст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005-!уст+1)

Таблица 4 - Метрологические характеристики источников модификации АКИП-1402

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

-    Канал 1

-    Канал 2

45

45

Диапазоны установки напряжения, В

-    Канал 1

-    Диапазон "High"

-    Диапазон "Low"

-    Канал 2

-    Диапазон "High"

-    Диапазон "Low"

от -15 до +15 от -9 до +9

от 0 до +15 от 0 до +9

Диапазоны установки силы тока, А

-    Канал 1

-    Диапазон "High"

-    Диапазон "Low"

-    Канал 2

-    Диапазон "High"

-    Диапазон "Low"

от -3 до +3 от -5 до +5

от 0 до +3 от 0 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002- Шм+2)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002^+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001-UyCT+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005- ^ст+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005- !изм+2)

Наименование характеристики

Значение

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005Туст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005Туст+1)

Таблица 5 - Метрологические характеристики источников модификации АКИП-1403/1

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -15 до +15

Диапазон установки силы тока, А

от -10 до +10

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^уст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^изм+3)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002^уст+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001^+3,5)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005Туст+5)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005Тизм+4)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005Туст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005Туст+2)

Таблица 6 - Метрологические характеристики источников модификации АКИП-1403/2

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -30 до +30

Диапазон установки силы тока, А

от -5 до +5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^уст+3)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002^изм+3)

Наименование характеристики

Значение

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002^+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001-UyCT+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005- ^ст+3)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005- !изм+3)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005-^+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005-^+1)

Таблица 7 - Метрологические характеристики источников модификации АКИП-1403/3

Наименование характеристики

Значение

Максимальная выходная мощность, Вт

150

Диапазон установки напряжения, В

от -60 до +60

Диапазон установки силы тока, А

от -2,5 до +2,5

Режим стабилизации напряжения

Пределы допускаемой абсолютной погрешности установки напряжения, мВ

±(0,0002^+4)

Пределы допускаемой абсолютной погрешности измерений напряжения, мВ

±(0,0002•Uизм+4)

Нестабильность напряжения при изменении напряжения питания, мВ

±(0,0002^+2)

Нестабильность напряжения при изменении силы тока нагрузки, мВ

±(0,0001-UyCT+2)

Уровень пульсаций напряжения в диапазоне частот от 5 Гц до 5 МГц, мВскз

1

Режим стабилизации силы тока

Пределы допускаемой абсолютной погрешности установки силы тока, мА

±(0,0005- ^ст+2)

Пределы допускаемой абсолютной погрешности измерений силы тока, мА

±(0,0005- !изм+2)

Нестабильность силы тока при изменении напряжения питания, мА

±(0,0005ауст+1)

Нестабильность силы тока при изменении напряжения на нагрузке, мА

±(0,0005-^+1)

Наименование характеристики

Значение

Напряжение питающей сети, В

от 99 до 121 или от 198 до 242

Частота напряжения питания, Г ц

от 47 до 63

Потребляемая мощность, ВА, не более

-    модификация АКИП-1401/1

-    модификация АКИП-1401/2

-    модификации АКИП-1402, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3

200

80

500

Масса, кг, не более

-    модификации АКИП-1401/1, АКИП-1401/2, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3

-    модификация АКИП-1402

8

9

Габаритные размеры (ширинахвысотахдлина), мм, не более

226x88x476

Нормальные условия измерения:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

от +18 до +28 80

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при температуре +35°С), не более

от 0 до +40 80

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность источников питания постоянного тока АКИП-1400

Наименование

Обозначение

Количество

Источник питания постоянного тока

модификация (по заказу): АКИП-1401/1, АКИП-1401/2, АКИП-1402, АКИП-1403/1, АКИП-1403/2, АКИП-1403/3

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10"16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация изготовителя

83763-21
Номер в ГРСИ РФ:
83763-21
Производитель / заявитель:
"IТЕСН ELECTRONIC Со., Ltd.", Китай
Год регистрации:
2021
Cрок действия реестра:
22.11.2026
Похожие СИ
84431-22
84431-22
2022
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Срок действия реестра: 24.01.2027
84430-22
84430-22
2022
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Срок действия реестра: 24.01.2027
85035-22
85035-22
2022
"Kikusui Electronics Corp.", Япония
Срок действия реестра: 30.03.2027
85200-22
85200-22
2022
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Срок действия реестра: 08.04.2027
85143-22
85143-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 06.04.2027
85128-22
85128-22
2022
"Kikusui Electronics Corp.", Япония
Срок действия реестра: 05.04.2027
86126-22
86126-22
2022
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград
Срок действия реестра: 13.07.2027
86640-22
86640-22
2022
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская обл., г. Мытищи
Срок действия реестра: 01.09.2027
81742-21
81742-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
80919-21
80919-21
2021
Good Will Instrument Co., Ltd., Тайвань Адрес:No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Срок действия реестра: 24.02.2026
