| Номер в госреестре | 83771-21 |
| Наименование СИ | Устройства мониторинга высоковольтного выключателя |
| Обозначение типа СИ | УМВВ-1.1 |
| Изготовитель | Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга высоковольтного выключателя УМВВ-1.1 (далее - устройства) предназначены для измерений силы переменного тока, протекающего через главные контакты выключателя в момент его включения/отключения под рабочим напряжением, а также сигналов от термопреобразователей сопротивления.
Принцип действия устройств основан на:
- преобразовании электрического напряжения, поступающего с термопреобразователей сопротивления, в цифровой код при помощи аналого-цифровых преобразователей;
- преобразовании силы электрического тока в электрическое напряжение при помощи датчиков тока и последующем преобразовании полученного напряжения в цифровой код при помощи аналого-цифровых преобразователей.
В состав устройств входят измерительный блок и блок с тремя датчиками тока или три отдельных блока с датчиками тока. Измерительный блок состоит из микроконтроллера, помещенного в металлический корпус, на котором расположены жидкокристаллический дисплей, светодиоды, пятикнопочная клавиатура, разъемы для подключения, тумблер «Сеть» и предохранители.
Серийный номер устройства наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

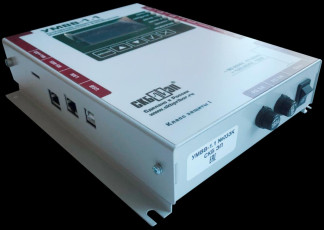

Общий вид устройств представлен на рисунке 1. Нанесение знака поверки на устройства в обязательном порядке не предусмотрено. Пломбирование устройств не предусмотрено.
б) блоки с датчиками тока Рисунок 1 - Общий вид устройств
Устройства имеют встроенное метрологически значимое программное обеспечение (далее - ПО). Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 3.10.22.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений силы переменного тока | 3 |
| Диапазон измерений силы переменного тока частотой 50 Гц, А | от 0,4 до 60 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока частотой 50 Гц, % | ±[о,5 + 0,05 • (—— 1)] ^изм |
| Количество каналов измерений электрических сигналов от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 | 3 |
| Диапазон измерений электрических сигналов от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С | от -50 до +150 |
| Пределы допускаемой абсолютной погрешности измерений электрических сигналов от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±1 |
| Примечания: 1 /в — верхний предел диапазона измерений силы переменного тока, А. 2 !изм — измеренное значение силы переменного тока, А. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 120 до 264 от 90 до 264 50 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры измерительного блока (длинахширинахглубина), мм, не более | 220x156x42 |
| Масса измерительного блока, кг, не более | 1,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа | от -20 до +40 от 10 до 95 от 84 до 106 |
| Средняя наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку устройства любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство мониторинга высоковольтного выключателя УМВВ-1.1 | - | 1 шт. |
| Блок датчика тока | - | 3 шт. в одном блоке или каждый отдельным блоком |
| Набор клеммных колодок | - | 1 набор |
| Руководство по эксплуатации | СКБ 150.00.00.000РЭ | 1 экз. |
| Формуляр | СКБ 150.00.00.000ФО | 1 экз. |
| Предохранитель ВП2Б-1В-0,5А | - | 2 шт. |
приведены в разделе 1.4 «Устройство и принцип действия» руководства по эксплуатации.
отсутствуют.
