| Номер в госреестре | 83772-21 |
| Наименование СИ | Колонки газораздаточные компримированного природного газа |
| Обозначение типа СИ | МГПЗ-100 |
| Изготовитель | Акционерное общество "Московский газоперерабатывающий завод" (АО "МГПЗ"), г. Видное, Московская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

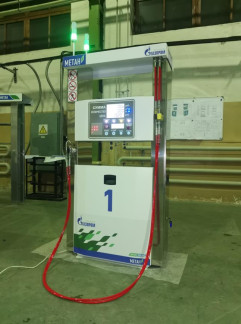

Колонки газораздаточные компримированного природного газа МГПЗ-100 (далее -колонки) предназначены для измерений объёма и массы газа природного топливного компримированного для двигателей внутреннего сгорания при заправке автомобильных транспортных средств.
Принцип работы колонок состоит в следующем: компримированный природный газ из компрессорной установки, либо блока аккумуляторов газа, либо передвижного автомобильного газового заправщика подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе газа, прошедшего через расходомер с цифровым выходом по интерфейсу связи RS485 и протоколом связи Modbus, поступает в электронный микропроцессорный блок управления колонкой. На цифровом табло колонки отображается масса или объём отпущенного топлива (приведённый к температуре 20 °С и давлению 0,1013 МПа), цена и стоимость и другая информация.
Установка показаний на цифровом табло массы или объёма отпущенного топлива и стоимости в положение нуля производится при нажатии кнопки ПУСК. Конструктивно колонки газораздаточные МГПЗ-100 могут отличаться количеством постов (один, два), количеством линий заправки (одна, две, три).
Основными элементами колонки являются:
а) в газовом блоке:
- запорная арматура;
- фильтры газовые;
- клапаны обратные;
- клапаны электромагнитные;
- редукторы;
- расходомеры-счётчики массовые TRICOR, Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63250-16) или счётчики-расходомеры массовые ЭЛМЕТРО-Фломак, Россия (регистрационный номер 47266-16), или счётчики-расходомеры массовые Штрай-Масс, Россия (регистрационный номер 70629-18), или расходомеры-счётчики массовые OPTIGAS 4010 С, Великобритания (регистрационный номер 57811-14), или счётчики-расходомеры массовые Micro Motion CNG050 (регистрационный номер 45115-10);
- прибор визуальной индикации;
- датчики давления.
б) в блоке электроники:
- модуль индикации;
- электронный микропроцессорный блок управления колонкой;
- барьер искробезопасности;
- кнопки управления;
- кнопка аварийного останова.
Снаружи корпуса колонки:
- шланги заправочные и сбросные;
- кран заправочный;
- штуцер заправочный;
- муфты разрывные.
Более подробный состав колонки указан в спецификации на конкретную модель.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Электронный блок неразборный и пломбировке не подлежит.
Внутреннее ПО выполняет функции управления запорной арматурой, выводом информации о массе или объёма отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | FUGD2FW |
| Номер версии (идентификационный номер) | не ниже 1.хх |
| Цифровой идентификатор (алгоритм SHA1) | 794388BFA318357C6E8C889D2B371829ED73603C |
Таблица 2 - Метрологические характеристики колонок
| Наименование характеристики | Значение |
| Диапазон измерений расхода, кг/мин | от 1 до 50 |
| Пределы допускаемой относительной погрешности при измерении массы компримированного природного газа, % | ± 1,0 |
| Минимальная доза отпуска компримированного природного газа, кг | 1 |
| Цена деления указателя разового учёта, кг | 0,01 |
| Цена деления указателя суммарного учёта, кг | 0,01 |
| Максимальная доза для индикации, кг, не более | 9999,99 |
Таблица 3 - Технические характеристики колонок
| Наименование характеристики | Значение |
| Максимальное давление компримированного природного газа, МПа | 24,5 |
| Длина раздаточного рукава, м, не менее | 3 |
| Количество раздаточных шлангов, не более | 2 |
| Напряжение электропитания постоянного тока, В, не более | 24 ± 10 % |
| Потребляемая мощность, Вт, не более | 80 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от - 40 до + 50 95 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 8700 |
| Габаритные размеры, мм, не более: | |
| - длина | 1000 |
| - высота | 2290 |
| - ширина | 460 |
| Масса, кг, не более | 320 |
| Маркировка взрывозащиты | II Gb c T3 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочную табличку колонок на боковой панели с внутренней стороны и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонки газораздаточные сжатого газа | МГПЗ | 1 шт. |
| Руководство по эксплуатации* | МГПЗ-100 ПС | 1 шт. |
| Паспорт | МГПЗ-100 РЭ | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Примечание - Поставляется по заказу. Документация и методика поверки доступны для скачивания с сайта изготовителя. | ||
приведены в п. 1.1.4 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Постановления Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ТУ 26.51.52.110-003-00153318-2021 Колонки газораздаточные компримированного природного газа модели МГПЗ-100. Технические условия
| Зарегистрировано поверок | 351 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
