| Номер в госреестре | 83775-21 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ТЕСТ-7007 |
| Изготовитель | Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-7007 (далее по тексту -системы) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
Принцип действия системы при измерении электрического сопротивления постоянному току основан на измерении напряжения постоянного тока, образующегося при протекании постоянного тока через сопротивление с известным значением силы постоянного тока, формируемого источником опорного тока, входящего в состав измерителей сопротивления постоянному току МТ16-4Л-01, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).
Принцип действия системы при измерении напряжения постоянного тока основан на аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.
Конструктивно системы представляют собой электронную стойку СЭ246, с установленными в ней блоком БЭ312, источником питания ИП-400, панелью КП-ВВ191.
Системы реализуют следующие функции:
- измерение электрического сопротивления постоянному току по четырехпроводной схеме измерений по 176 каналам. Функции реализуются измерителями сопротивления постоянному току МТ16-4Л-01, входящими в состав блока БЭ312;
- измерение напряжения постоянного тока по шести гальванически развязанным каналам. Функции реализуются мезонинами измерителями мгновенных значений напряжения МН6И-150В и МН8ИП, входящими в состав блока БЭ312;
- контроль дискретных сигналов. Функция реализуется модулем РДС, входящим в состав блока БЭ312.
Заводской номер наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.

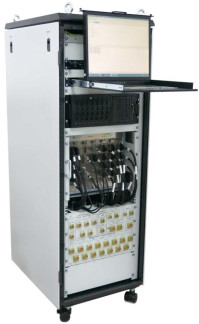

Общий вид систем представлен на рисунке 1. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование систем не предусмотрено. Вид спереди систем представлен на рисунке 2.
Рисунок 2 - Вид спереди систем автоматизированных измерительных ТЕСТ-7007
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: роуСак.БО.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | рovCalc.so |
| Номер версии ПО (идентификационный код), не ниже | 1.0 |
| Цифровой идентификатор ПО | d8349cb9 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений электрического сопротивления постоянному току, Ом | от 0,6 до 62 от 1,2 до 125 от 2,5 до 250 от 5 до 500 от 12,5 до 1250 от 25 до 2500 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %: - для диапазона от 0,6 до 62 Ом - для диапазона от 1,2 до 125 Ом - для диапазона от 2,5 до 250 Ом - для диапазона от 5 до 500 Ом - для диапазона от 12,5 до 1250 Ом - для диапазона от 25 до 2500 Ом | ±[0,070 + 0,092 ^м/Ях - 1) + 0,08] ±[0,040 + 0,048 ^м/Ях - 1) + 0,08] ±[0,027 + 0,023 ^м/Ях - 1) + 0,08] ±[0,017 + 0,027 ^м/Ях - 1) + 0,08] ±[0,017 + 0,022 ^м/Ях - 1) + 0,08] ±[0,017 + 0,022 ^м/Ях - 1) + 0,08] |
| Количество измерительных каналов электрического сопротивления постоянному току | 176 |
| Диапазон измерений напряжения постоянного тока, реализуемого измерителем МН6И-150В, В | от 0,5 до 110 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, реализуемого измерителем МН6И-150В, % | ±[0,1 + 0,05-(150/Ux - 1)] |
| Количество измерительных каналов напряжения постоянного тока, реализуемого измерителем МН6И-150В | 6 |
| Диапазон измерений напряжения постоянного тока, реализуемого измерителем МН8ИП, В | от 0,1 до 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, реализуемого измерителем МН8ИП, % | ±[0,1 + 0,03-(10/Ux - 1)] |
| Количество измерительных каналов напряжения постоянного, реализуемого измерителем МН8ИП | 8 |
| Примечания: 1) Rм - значение верхней границы диапазона измерений электрического сопротивления, Ом; 2) Ях - измеренное значение электрического сопротивления, Ом; 3) Ux - измеренное значение напряжения постоянного тока, В. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Электрическое сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Максимальная потребляемая мощность, ВА, не более | 700 |
| Габаритные размеры, мм, не более: - глубина - ширина - высота | 793 600 1768 |
| Масса, кг, не более | 300 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +35 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку системы любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ТЕСТ-7007 | ФТКС.411713.369 | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-7007. Комплект ЗИП одиночный | ФТКС.305656.308 | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-7007. Формуляр | ФТКС.411713.369ФО | 1 шт. |
| Системы автоматизированная измерительная ТЕСТ-7007. Руководство по эксплуатации | ФТКС.411713.369РЭ | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-7007. Комплект программного обеспечения | - | 1 * 1 шт. |
| Источник опорного напряжения постоянного тока ИОН | ФТКС.687420.028 | 1 шт. |
| Наименование | Обозначение | Количество |
| * - Согласно формуляру ФТКС.411713.373ФО | ||
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации. Нормативные и технические документы, устанавливающие требования к системам автоматизированным измерительным ТЕСТ-7007
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
ФТКС.411713.369ТУ «Системы автоматизированные измерительные ТЕСТ-7007. Технические условия»
