| Номер в госреестре | 83793-21 |
| Наименование СИ | Калибраторы температуры |
| Обозначение типа СИ | ISOTECH |
| Изготовитель | "Isothermal Technology Limited", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 24.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы температуры ISOTECH (далее по тексту - приборы или калибраторы) предназначены для воспроизведений и поддержания заданной температуры.
Принцип действия калибраторов температуры ISOTECH основан на возможности нагрева с помощью нагревательных элементов или охлаждения с помощью холодильной установки, металлического блока сравнения с отверстиями разных диаметров.
Калибраторы температуры ISOTECH изготавливаются следующих моделей: Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853, Quick-Cal 560, Quick-Cal 550, Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511, Oberon 426 и различаются по метрологическим и техническим характеристикам.
Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857, Pegasus 4853 имеют следующие исполнения: Basic, Site, Advanced и различаются наличием и количеством входов для подключения внешних датчиков температуры, внешних термопреобразователей сопротивления (далее - ТС) и (или) внешних преобразователей термоэлектрических (далее -ТП), а также по метрологическим и техническим характеристикам.
Модель Quick-Cal 560 имеет исполнение: Low.
Модель Quick-Cal 550 имеет исполнение: High.
Модели Fast-Cal 907 HTM2010, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511 имеют следующие исполнения: Basic, Site и различаются наличием входа для подключения внешних ТС, а также по метрологическим и техническим характеристикам.
Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Jupiter 4852, Gemini 550 LRI 4857, Gemini 700 LRI 4857, Pegasus 4853, Quick-Cal 560, Quick-Cal 550, Fast-Cal 907 Low, Fast-Cal 907 Medium, Fast-Cal 907 High, Medusa 510, Medusa-3 511, Oberon 426 представляют собой микропроцессорные цифровые сухоблочные калибраторы температуры со сменными металлическими блоками с одним или несколькими каналами для размещения средств измерений температуры погружного типа соответствующего диаметра.
Модели Gemini 550 4857, Gemini 700 4857, Fast-Cal 907 HTM2010 представляют собой микропроцессорные цифровые сухоблочные калибраторы температуры с фиксированными (несменными) металлическими блоками с одним или несколькими каналами для размещения средств измерений температуры погружного типа соответствующего диаметра.
Модели Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953 могут использоваться в качестве сухоблочных и (или) жидкостных калибраторов температуры.
Конструкция калибраторов моделей Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953, Medusa 510, Medusa-3 511, Oberon 426 позволяет использовать в отверстии для вставных блоков ампулы реперных точек МТШ-90.
Внешние термопреобразователи сопротивления изготавливаются следующих моделей: 935-14-82, 934-14-75, 935-14-61, 935-14-98, 935-14-72, 934-14-78 и состоят из платинового чувствительного элемента (далее - ЧЭ), помещенного в тонкостенную защитную трубку из нержавеющей стали и соединительного кабеля с разъемом 5 Pin DIN. Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.
Внешние преобразователи термоэлектрические изготавливаются следующих моделей:
935-14-63, 935-14-91 и состоят из нихросилнисилового ЧЭ типа «N» по ГОСТ Р 8.585-2001 (для модели 935-14-63) или платинородий-платинового ЧЭ типа «R» по ГОСТ Р 8.585-2001 (для модели 935-14-91), помещенного в тонкостенную защитную инконелевую (INCONEL 600) трубку, и соединительного кабеля с термопарным разъемом (вилкой) типа «мини».
Калибраторы исполнения Advanced имеют встроенные платы, предназначенные для преобразования сигналов, поступающих от термопреобразователей сопротивления с 3-х или 4-х проводной схемой соединения внутренних проводников с чувствительным элементом, термоэлектрических преобразователей, омических устройств, а также от преобразователей с выходным сигналом в виде напряжения постоянного тока.
Заводской номер в виде буквенно-цифрового кода наносится на калибратор при помощи наклейки и (или) шильдика при помощи гравировки.
Пломбирование калибраторов не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на средство измерений.

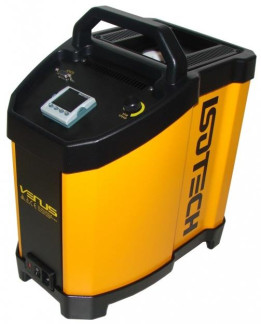

Общий вид калибраторов представлен на рисунках 1-13.
Общий вид внешних термопреобразователей сопротивления представлен на рисунках 14-
19.
Общий вид внешних преобразователей термоэлектрических представлены на рисунках
20, 21.
Общий вид наклейки или шильдика калибраторов представлен на рисунке 22.
Рисунок 2 - Общий вид калибраторов моделей Hyperion 4936, Drago 4934, Europa 4520, Venus 4951, Calisto 4953 исполнения Site
Quick-Cal 550.
High.
C€
S/NO: ???????/?
VOLTS:230VAC 50/60Hz WATTS :350W.
ISDTECH
www.isotech.co.uk
Рисунок 22 - Общий вид наклейки или шильдика калибраторов
Программное обеспечение (ПО) калибраторов температуры ISOTECH состоит из метрологически значимой встроенной части ПО, загружаемое в калибраторы на предприятии-изготовителе во время производственного цикла. Конструкция калибраторов исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию.
С помощью встроенной части ПО калибраторов можно проводить конфигурацию калибраторов: настройку показаний внутреннего термометра, внешнего термопреобразователя сопротивления, внешнего преобразователя термоэлектрического, а также настройку входов встроенной платы (только для исполнения Advanced).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО калибраторов приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | A2.76 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики калибраторов температуры ISOTECH представлены в таблицах 2-23. Метрологические характеристики встроенной платы калибраторов исполнения Advanced для преобразования входных сигналов представлены в таблице 24.
Таблица 2 - Метрологические характеристики калибраторов температуры ISOTECH моделей Hyperion 4936, Drago 4934 с использованием металлического вставного блока
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора)(1)(2) | |||||
| Hyperion 4936 | Drago 4934 | |||||
| Basic | Site | Advanced | Basic | Site Advanced | ||
| Диапазон воспроизводимых температур, °C | от 45 ниже температуры окружающей среды до 140 (3) | от 30 до 250 (4) | ||||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,15 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С | - | ±0,10 | ±0,08 | - | ±0,10 | ±0,08 |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002-|t|, где t - значение верхнего предела воспроизводимых температур, °С | |||||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,03 | ±0,005 | ±0,03 | ±0,005 (от 30 до 50 °С не включ.); ±0,03 (от 50 до 150 °С не включ.); ±0,06 (от 150 до 250 °С) | ||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора)(1)(2) | |
| Hyperion 4936 | Drago 4934 | |
| Basic Site Advanced | Basic Site Advanced | |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,04 | |
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,01 | |
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced); (3) - Значение нижнего предела воспроизводимых температур: -35 °С; (4) - При температуре окружающей среды 20 °С | ||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | |||
| Hyperion 4936 | Drago 4934 | |||
| Basic Site | Advanced | Basic Site | Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (в диапазоне от -19,99 до +99,99 °С); 0,1 (для остального диапазона) | 0,001 | 0,01 (в диапазоне от -19,99 до +99,99 °С); 0,1 (для остального диапазона) | 0,001 |
| Напряжение питания, В | 115 или 230 | |||
| Частота переменного тока, Гц | 50 или 60 | |||
| Потребляемая мощность, ВА, не более | 200 | 1000 | ||
| Габаритные размеры калибратора (высота х ширина хдлина), мм, не более | 384x212x312 | |||
| Габаритные размеры вставного блока (диаметрхвысота), мм, не более | 65x160 | |||
| Масса калибратора, кг, не более | 12 | 8 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | |||
| Средний срок службы, лет, не менее | 5 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1)(2)(3) | |||
| Hyperion 4936 | Drago 4934 | |||
| Basic Site | Advanced | Basic Site | Advanced | |
| Диапазон воспроизводимых температур, °C | от 45 ниже температуры окружающей среды до 140 (4) | от 30 до 250 (5) | ||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,03 | ±0,005 | ±0,03 | ±0,005 (от 30 до 50 °С не включ.); ±0,03 (от 50 до 150 °С не включ.); ±0,06 (от 150 до 250 °С) |
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||
| Неоднородность температуры в жидкостном вставном блоке, °С | ±0,04 | |||
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced) (3) - В качестве рабочей теплопроводящей жидкости необходимо использовать: - силиконовые масла фирмы ISOTECH: 936-06-07 (для диапазона от -35 до +140 °С); 580-06-09 (для диапазона от +20 до +200 °С); 915/09 (для диапазона от +150 до +250 °С) - силиконовые масла фирмы XIAMETER: PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +140 °С); PMX-200 SILICONE FLUID 20 CS (для диапазона от +20 до +200 °С); | ||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1)(2)(3) | |
| Hyperion 4936 | Drago 4934 | |
| Basic Site Advanced | Basic Site Advanced | |
| PMX-200 SILICONE FLUID 50 CS (для диапазона от +150 до +250 °С) - дистиллированную воду (для диапазона от +5 до +95 °С) (4) - Значение нижнего предела воспроизводимых температур: -35 °С; (5) - При температуре окружающей среды 20 °С | ||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1)(2)(3) | |||
| Hyperion 4936 | Drago 4934 | |||
| Basic Site | Advanced | Basic Site | Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 |
| Напряжение питания, В | 115 или 230 | |||
| Частота переменного тока, Гц | 50 или 60 | |||
| Потребляемая мощность, ВА, не более | 200 | 1000 | ||
| Габаритные размеры калибратора (высота x ширина хдлина), мм, не более | 384x212x312 | |||
| Габаритные размеры вставного блока (диаметрхвысота), мм, не более | 65x160 | |||
| Масса калибратора, кг, не более | 12 | 8 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | |||
| Средний срок службы, лет, не менее | 5 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1) (2) | ||||||||
| Europa 4520 | Venus 4951 | Calisto 4953 | |||||||
| Basic | Site | Advanced | Basic | Site | Advanced | Basic | Site | Advanced | |
| Диапазон воспроизводимых температур, °C | от 65 ниже температуры окружающей среды до 140 (3) | от 55 ниже температуры окружающей среды до 140 (4) | от 30 до 250 (5) | ||||||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,15 | ±0,15 | ±0,25 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С | - | ±0,10 | ±0,08 | - | ±0,10 | ±0,08 | - | ±0,20 | ±0,1 |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002|t|, где t - значение верхнего предела воспроизводимых температур, °С | ||||||||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | ||||||||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,03 | ±0,01 | ±0,03 | ±0,01 | ±0,03 | ±0,02 | |||
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,04 | ±0,03 | |||||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1) (2) | ||
| Europa 4520 | Venus 4951 | Calisto 4953 | |
| Basic Site Advanced | Basic Site Advanced | Basic Site Advanced | |
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,01 | ±0,02 | |
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced) (3) - Значение нижнего предела воспроизводимых температур: -55 °С; (4) - Значение нижнего предела воспроизводимых температур: -45 °С; (5) - При температуре окружающей среды 20 °С | |||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1) (2) | ||||
| Europa 4520 | Venus 4951 | Calisto 4953 | |||
| Basic Site | Advanced | Basic Site | Advanced | Basic Site Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 | 0,01 |
| Напряжение питания, В | 115 или 230 | ||||
| Частота переменного тока, Гц | 50 или 60 | ||||
| Потребляемая мощность, ВА, не более | 300 | 150 | 300 | ||
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 384x212x312 | ||||
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более | 35x160 | ||||
| Масса калибратора, кг, не более | 14 | 10,2 | 8 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | ||||
| Средний срок службы, лет, не менее | 5 | ||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | ||||
Таблица 8 - Метрологические характеристики калибраторов температуры ISOTECH моделей Europa 4520, Venus 4951, Calisto 4953 с использованием жидкостного вставного блока
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1) (2) (3) | |||||
| Europa 4520 | Venus 4951 | Calisto 4953 | ||||
| Basic Site | Advanced | Basic Site | Advanced | Basic Site | Advanced | |
| Диапазон воспроизводимых температур, °C(1) | от 65 ниже температуры окружающей среды до 140 (4) | от 55 ниже температуры окружающей среды до 140 (5) | от 30 до 250 (6) | |||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,03 | ±0,01 | ±0,03 | ±0,01 | ±0,03 | ±0,02 |
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||||
| Неоднородность температуры в жидкостном вставном блоке, °С | ±0,03 | ±0,02 | ||||
Примечание:
(1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур;
(2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site, Advanced)
(3) - В качестве рабочей теплопроводящей жидкости необходимо использовать:
- силиконовые масла фирмы ISOTECH:
936-06-07 (для диапазона от -35 до +140 °С);
580-06-09 (для диапазона от +20 до +200 °С);
915/09 (для диапазона от +150 до +250 °С)
- силиконовые масла фирмы XIAMETER:
PMX-200 SILICONE FLUID 10 CS (для диапазона от -35 до +140 °С);
PMX-200 SILICONE FLUID 20 CS (для диапазона от +20 до +200 °С);
PMX-200 SILICONE FLUID 50 CS (для диапазона от +150 до +250 °С)
- дистиллированную воду (для диапазона от +5 до +95 °С)
(4) - Значение нижнего предела воспроизводимых температур: -55 °С;
(5) - Значение нижнего предела воспроизводимых температур: -45 °С;
(6) - При температуре окружающей среды 20 °С_
Лист № 17 Всего листов 42
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (1) (2) (3) | ||||
| Europa 4520 | Venus 4951 | Calisto 4953 | |||
| Basic Site | Advanced | Basic Site | Advanced | Basic Site Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,001 | 0,01 |
| Напряжение питания, В | 115 или 230 | ||||
| Частота переменного тока, Гц | 50 или 60 | ||||
| Потребляемая мощность, ВА, не более | 300 | 150 | 300 | ||
| Габаритные размеры калибратора (высота х ширина хдлина), мм, не более | 384x212x312 | ||||
| Габаритные размеры вставного блока (диаметрхвысота), мм, не более | 35x160 | ||||
| Масса калибратора, кг, не более | 14 | 10,2 | 8 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | ||||
| Средний срок службы, лет, не менее | 5 | ||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | ||||
Таблица 10 - Метрологические характеристики калибраторов температуры ISOTECH моделей Jupiter 4852
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | ||
| Jupiter 4852 | |||
| Basic | Site | Advanced | |
| Диапазон воспроизводимых температур, °C1 | от 35 до 660 | ||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,5 | ||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С | - | ±0,3 | ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002|t|, где t - значение верхнего предела воспроизводимых температур, °С | ||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | ||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,02 (от 35 до 100 °С не включ.); ±0,03 (от 100 до 650 °С не включ.); ±0,04 (от 650 до 660 °С) | ±0,015 (от 35 до 100 °С не включ.); ±0,025 (от 100 до 650 °С не включ.); ±0,035 (от 650 до 660 °С) | |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,06 (от 35 до 100 °С не включ.); ±0,25 (от 100 до 350 °С не включ.); ±0,45 (от 350 до 660 °С) | ||
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,01 (от 35 до 350 °С не включ.); ±0,04 (от 350 до 660 °С) | ||
Значение характеристики (в зависимости от модели и исполнения калибратора) 2
Jupiter 4852
Наименование характеристики
Advanced
Basic
Site
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |
| Jupiter 4852 | ||
| Basic Site | Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от 35,00 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,01 |
| Напряжение питания, В | 115 или 230 | |
| Частота переменного тока, Гц | 50 или 60 | |
| Потребляемая мощность, ВА, не более | 1000 | |
| Габаритные размеры калибратора (высота х ширина хдлина), мм, не более | 384x212x312 | |
| Габаритные размеры вставного блока (диаметрхвысота), мм, не более | 35x148 | |
| Масса калибратора, кг, не более | 8,5 | |
| Средняя наработка на отказ, ч, не менее | 40 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |
Таблица 12 - Метрологические характеристики калибраторов температуры ISOTECH моделей Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857_
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |||||
| Gemini 550 4857, Gemini 550 LRI 4857 | Gemini 700 4857, Gemini 700 LRI 4857 | |||||
| Basic | Site | Advanced | Basic | Site | Advanced | |
| Диапазон воспроизводимых температур, °C(1) | от 35 до 550 | от 50 до 700 | ||||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,5 | ±0,7 (от 50 до 650 °С не включ.), ±1,4 (от 650 до 700 °С) | ||||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления (преобразователю термоэлектрическому) при температуре окружающей среды от +15 до +25 °С включ., °С | ||||||
| - при использовании внешнего термопреобразователя сопротивления | - | ±0,4 | ±0,3 | ±0,5 (от 50 до 650 °С) | ±0,4 (от 50 до 650 °С) | |
| - при использовании внешнего преобразователя термоэлектрического | - | - | - | ±0,8 | ±0,7 | |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002|t|, где t - значение верхнего предела воспроизводимых температур, °С | |||||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |||
| Gemini 550 4857, Gemini 550 L | LRI 4857 | Gemini 700 4857, Gemini 700 LRI 4857 | ||
| Basic Site | Advanced | Basic Site | Advanced | |
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,02 (от 35 до 50 °С не включ.); ±0,03 (от 50 до 250 °С не включ.); ±0,04 (от 250 до 550 °С) | ±0,01 (от 35 до 100 °С не включ.); ±0,02 (от 100 до 300 °С не включ.); ±0,03 (от 300 до 550 °С) | ±0,02 (от 35 до 50 °С не включ.); ±0,03 (от 50 до 250 °С не включ.); ±0,04 (от 250 до 550 °С не включ.); ±0,1 (от 550 до 700 °С) | ±0,01 (от 35 до 100 °С не включ.); ±0,02 (от 100 до 300 °С не включ.); ±0,03 (от 300 до 550 °С не включ.); ±0,08 (от 550 до 700 °С) |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,1 °C (от 35 до 50 °С не включ.); ±0,3 °C (от 50 до 300 °С не включ.); ±0,9 °C (от 300 до 550 °С) | ±0,1 °C (от 35 до 50 °С не включ.); ±0,3 °C (от 50 до 300 °С не включ.); ±0,9 °C (от 300 до 700 °С) | ||
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,01 °C (от 35 до 50 °С не включ.); ±0,1 °C (от 50 до 300 °С не включ.); ±0,2 °C (от 300 до 550 °С) | ±0,01 °C (от 35 до 50 °С не включ.); ±0,1 °C (от 50 до 300 °С не включ.); ±0,2 °C (от 300 до 700 °С) | ||
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (преобразователя термоэлектрического) (только для исполнений Site, Advanced); (3) - Модели Gemini 550 4857, Gemini 700 4857 изготавливаются с фиксированными (несменными) металлическими блоками | ||||
Таблица 13 - Основные технические характеристики калибраторов температуры ISOTECH моделей Gemini 550 4857, Gemini 550 LRI 4857, Gemini 700 4857, Gemini 700 LRI 4857
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |||
| Gemini 550 4857, Gemini 550 L | LRI4857 | Gemini 700 4857, Gemini 700 LRI 4857 | ||
| Basic Site | Advanced | Basic Site | Advanced | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от 35,00 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,01 | 0,01 (для диапазона индикации температуры от 50,00 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,01 |
| Напряжение питания, В | 115 или 230 | |||
| Частота переменного тока, Гц | 50 или 60 | |||
| Потребляемая мощность, ВА, не более | 600 (для модели Gemini 550 4857); 1000 (для модели Gemini 550 LRI 4857) | 600 (для модели Gemini 700); 1000 (для модели Gemini 700 LRI 4857) | ||
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 384x212x312 | |||
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более(3) | 65x160 | |||
| Масса калибратора, кг, не более | 8,5 | 14 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | |||
| Средний срок службы, лет, не менее | 5 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | ||
| Pegasus 4853 | |||
| Basic | Site | Advanced | |
| Диапазон воспроизводимых температур, °C(1) | от 150 до 1200 °С | ||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °С | ±3,5 (от 300 до 1100 °С включ.) | ||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего преобразователя термоэлектрического, °С | - | ±1,0 (от 300 до 420 °С включ.); ±1,3 (св. 420 до 670 °С включ.); ±1,8 (св. 670 до 1100 °С) | |
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 30 | ||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,2 (от 300 до 1100 °С включ.) | ±0,1 (от 300 до 1100 °С включ.) | |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,6 (от 300 до 400 °С не включ.); ±1,4 (от 400 до 1000 °С не включ.); ±2,1 (от 1000 до 1100 °С) | ||
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,1 (от 300 до 400 °С не включ.); ±0,3 (от 400 до 1100 °С) | ||
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего преобразователя термоэлектрического (только для исполнений Site, Advanced) | |||
Таблица 15 - Основные технические характеристики калибраторов температуры ISOTECH моделей Pegasus 4853
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |
| Pegasus 4853 | ||
| Basic Site | Advanced | |
| Значение единицы наименьшего разряда, °С | 0,1 (для диапазона индикации температуры от 150,0 до +999,9 °С); 1 (для остального диапазона индикации температуры) | 0,01 |
| Напряжение питания, В | 115 или 230 | |
| Частота переменного тока, Гц | 50 или 60 | |
| Потребляемая мощность, ВА, не более | 800 | |
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 384x212x312 | |
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более | 33,5x130 | |
| Масса калибратора, кг, не более | 13 | |
| Средняя наработка на отказ, ч, не менее | 40 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 10 до 30 80 (без конденсации) | |
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | |
| Quick-Cal 560 | Quick-Cal 550 | |
| Low | High | |
| Диапазон воспроизводимых температур, °C(1)(2) | от -12 до 140 °С | от 30 до 350 °С |
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,4 | ±0,4 (от 30 до 100 °С включ.) ±1,5 (в остальном диапазоне) |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002-|t|, где t - значение верхнего предела воспроизводимых температур, °С | |
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,05 | |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,2 | |
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,05 | |
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - При температуре окружающей среды 20 °С | ||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | |
| Quick-Cal 560 | Quick-Cal 550 | |
| Low | High | |
| Значение единицы наименьшего разряда, °С | 0,1 | |
| Напряжение питания, В | от 100 до 240 | |
| Частота переменного тока, Гц | 50 или 60 | |
| Потребляемая мощность, ВА, не более | 70 | 350 |
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 65x152x175 | |
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более | 13 x 120 (два блока) | 25 x 120 |
| Масса калибратора, кг, не более | 1,5 | |
| Средняя наработка на отказ, ч, не менее | 40 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |
Medium, Fast-Cal 907 High
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора | (2) | ||||||
| Fast-Cal 907 HTM2010 | Fast-Cal 907 Low | Fast-Cal 907 Medium | Fast-Cal 907 High | |||||
| Basic | Site | Basic | Site | Basic | Site | Basic | Site | |
| Диапазон воспроизводимых температур, °C(1) | от 55 ниже температуры окружающей среды до 140(3) | от 55 ниже температуры окружающей среды до 140(3) | от 30 до 350 | от 35 до 650 | ||||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,2 | ±0,3 | ±1,0 (от 35 до 500 °С включ.); ±2,0 (от 500 до 650 °С) | |||||
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления при температуре окружающей среды от +15 до +25 °С включ., °С | - | ±0,15 (от -19,99 до +99,99 °С); ±0,2 (в остальном диапазоне) | - | ±0,15 (от -19,99 до +99,99 °С); ±0,2 (в остальном диапазоне) | - | ±0,2 | - | ±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002|t|, где t - значение верхнего предела воспроизводимых температур, °С | |||||||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||||||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,02 | ±0,03 | ±0,05 | |||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | (2) | ||
| Fast-Cal 907 HTM2010 | Fast-Cal 907 Low | Fast-Cal 907 Medium | Fast-Cal 907 High | |
| Basic Site | Basic Site | Basic Site | Basic Site | |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,04 | ±0,14 | ±0,3 | |
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,01 | ±0,04 | ±0,1 | |
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site) (3) - Значение нижнего предела воспроизводимых температур: -45 °С; (4) - Калибратор Fast-Cal 907 HTM2010 имеет встроенный вставной блок глубиной 145 мм с отверстиями следующих диаметров: 8 мм (1 отверстие); 6,5 мм (1 отверстие), 4,5 мм (3 отверстия) | ||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | (2) | ||
| Fast-Cal 907 HTM2010 | Fast-Cal 907 Low | Fast-Cal 907 Medium | Fast-Cal 907 High | |
| Basic Site | Basic Site | Basic Site | Basic Site | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от -19,99 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,01 (для диапазона индикации температуры от +30 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | 0,01 (для диапазона индикации температуры от +35 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | |
| Напряжение питания, В | 220 | |||
| Частота переменного тока, Гц | 50 или 60 | |||
| Потребляемая мощность, ВА, не более | 150 | 750 | ||
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 228x143x248 | |||
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более(4) | - | 25 x 148 | ||
| Масса калибратора, кг, не более | 6,6 | 6,4 | ||
| Средняя наработка на отказ, ч, не менее | 40 000 | |||
| Средний срок службы, лет, не менее | 5 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |||
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site) (3) - Значение нижнего предела воспроизводимых температур: -45 °С; | ||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) | (2) | ||
| Fast-Cal 907 HTM2010 | Fast-Cal 907 Low | Fast-Cal 907 Medium | Fast-Cal 907 High | |
| Basic Site | Basic Site | Basic Site | Basic Site | |
| (4) - Калибратор Fast-Cal 907 HTM2010 имеет встроенный вставной блок глубиной 145 мм с отверстиями следующих диаметров: 8 мм (1 отверстие); 6,5 мм (1 отверстие), 4,5 мм (3 отверстия) | ||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |||
| Medusa 510 | Medusa-3 511 | |||
| Basic | Site | Basic | Site | |
| Диапазон воспроизводимых температур, °C(1) | от 30 до 550 °С | от 50 до 700 °С | ||
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +15 до +25 °С включ., °С | ±0,5 | ±0,5 | ±0,7 (от 50 до 650 °С не включ.), ±1,4 (от 650 до 700 °С) | |
| Пределы допускаемой основной абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления (преобразователя термоэлектрического) при температуре окружающей среды от +15 до +25 °С включ., °С | - | ±0,3 | - | ±0,5 (от 50 до 650 °С) ±1,0 (от 650 до 700 °С) |
| Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +15 °С или св. +25 °С, °С/°С | ±0,00002|t|, где t - значение верхнего предела воспроизводимых температур, °С | |||
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 15 | |||
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 15 минут после стабилизации), °С | ±0,03 | |||
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,05 (от 30 до 420 °С не включ.); ±0,06 (от 420 до 550 °С) | ±0,05 (от 50 до 420 °С не включ.); ±0,06 (от 420 до 550 °С не включ.); ±0,1 (от 550 до 700 °С) | ||
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,02 (от 30 до 420 °С не включ.); ±0,07 (от 420 до 500 °С не включ.); ±0,1 (от 500 до 550 °С) | ±0,02 (от 30 до 420 °С не включ.); ±0,07 (от 420 до 500 °С не включ.); ±0,1 (от 500 до 550 °С не включ.); ±0,2 (от 550 до 700 °С не включ.) | ||
| Примечание: | ||||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |
| Medusa 510 | Medusa-3 511 | |
| Basic Site | Basic Site | |
| (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур; (2) - Допускается применение калибраторов с использованием внутреннего термометра и (или) внешнего термопреобразователя сопротивления (только для исполнений Site) | ||
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения калибратора) (2) | |
| Medusa 510 | Medusa-3 511 | |
| Basic Site | Basic Site | |
| Значение единицы наименьшего разряда, °С | 0,01 (для диапазона индикации температуры от 30,0 до +99,99 °С); 0,1 (для остального диапазона индикации температуры) | |
| Напряжение питания, В | от 108 до 240 | |
| Частота переменного тока, Гц | 50 или 60 | |
| Потребляемая мощность, ВА, не более | 1000 | 1800 |
| Габаритные размеры калибратора (высота x ширина xдлина), мм, не более | 430x310x300 | |
| Габаритные размеры вставного блока (диаметрxвысота), мм, не более | 45x285 | |
| Масса калибратора, кг, не более | 17 | 25 |
| Средняя наработка на отказ, ч, не менее | 40 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 80 (без конденсации) | |
| Наименование характеристики | Значение характеристики |
| Oberon 426 | |
| Диапазон воспроизводимых температур, °C(1) | от 450 до 1100 °С |
| Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру, °С | ±2,0 |
| Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более | 30 |
| Нестабильность поддержания заданной температуры в течение 30 минут (спустя 30 минут после стабилизации), °С | ±0,05 |
| Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более | ±0,06 (от 450 до 550 °С не включ.); ±0,1 (от 550 до 700 °С не включ.); ±0,2 (от 700 до 1100 °С) |
| Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более | ±0,07 (от 450 до 550 °С не включ.); ±0,1 (от 550 до 700 °С не включ.); ±0,2 (от 700 до 1100 °С) |
| Примечание: (1) - Допускается использование калибраторов в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур | |
| Наименование характеристики | Значение характеристики |
| Oberon 426 | |
| Значение единицы наименьшего разряда, °С | C ° 0, |
| Напряжение питания, В | от 110 до 230 |
| Частота переменного тока, Гц | 50 или 60 |
| Потребляемая мощность, ВА, не более | 3000 |
| Габаритные размеры калибратора (высота х ширина хдлина), мм, не более | 410x415x280 |
| Габаритные размеры вставного блока (диаметрхвысота), мм, не более | 50x300 |
| Масса калибратора, кг, не более | 30,5 |
| Средняя наработка на отказ, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 10 до 30 80 (без конденсации) |
| Тип НСХ, входные сигналы | В соответствии с документом | Диапазон измерений (1) | Значение единицы наименьшего разряда | Пределы допускаемой основной погрешности измерений при температуре окружающей среды от +18 до +24 °С включ. (2) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С | |
| Pt100 (а=0,00385 °С'1) | ГОСТ 6651-2009; IEC 60751 | от 80,306 до 332,792 Ом | от -50 до +660 °С | 0,01 °С | ±(0,05+0,00005-|t|), где t - значение измеряемой температуры, °C | ±0,02 °C |
| R | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от +1,041 до +13,228 мВ | от +150 до +1200 °С | 0,1 °С | ±0,6 °C | ±0,002 мВ (3) |
| S | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от +1,029 до +13,159 мВ | от +150 до +1200 °С | 0,1 °С | ±0,7 °C | ±0,002 мВ (3) |
| J | ГОСТ Р 8.585-2001; МЭК 60584-1:2013 (IEC 60584-1) | от +4,633 до +11,951 мВ | от +150 до +1200 °С | 0,1 °С | ±0,2 °C | ±0,002 мВ (3) |
| Тип НСХ, входные сигналы | В соответствии с документом | Диапазон измерений 3 | Значение единицы наименьшего разряда | Пределы допускаемой основной погрешности измерений при температуре окружающей среды от +18 до +24 °С включ. 4 | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С | |
| E | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от +9,789 до +67,246 мВ | от +150 до +880 °С | 0,1 °С | ±0,2 °C | ±0,002 мВ 5 |
| К | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от +6,138 до +48,838 мВ | от +150 до +1200 °С | 0,1 °С | ±0,2 °C | ±0,002 мВ (3) |
| N | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от +4,302 до +43,846 мВ | от +150 до +1200 °С | 0,1 °С | ±0,2 °C | ±0,002 мВ (3) |
| T | ГОСТ Р 8.5852001; МЭК 605841:2013 (IEC 60584-1) | от 0 до +17,819 мВ | от 0 до +350 °С | 0,1 °С | ±0,2 °C | ±0,002 мВ (3) |
Значение
единицы
наименьшего
разряда
Тип НСХ, входные сигналы
(1)
Диапазон измерений
В соответствии с документом
Пределы допускаемой основной погрешности измерений при температуре окружающей среды
от +18 до +24 °С включ. (2)
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С
наносится на корпус калибратора при помощи наклейки и/или на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.
Комплектность поставки калибраторов температуры ISOTECH приведена в таблице 25.
Таблица 25
| Наименование и обозначение | Количество | Примечание |
| Калибратор температуры | 1 шт. | модель в соответствии с заказом |
| Кабель питания | 1 шт. | - |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Внешний термопреобразователь сопротивления | 1 шт. | по дополнительному заказу |
| Внешний преобразователь термоэлектрический | 1 шт. | по дополнительному заказу |
| Вставной блок | 1 шт. | тип вставного блока в соответствии с заказом |
| Защитная упаковка | 1 шт. | - |
| Инструмент для извлечения вставного блока | 1 шт. | - |
| Крышка для вставного блока | 1 шт. | по дополнительному заказу |
| Магнитная мешалка | 1 шт. | по дополнительному заказу |
| Магнитный подъемник | 1 шт. | по дополнительному заказу |
приведены в п. 14 «Начало работы» руководстве по эксплуатации на калибраторы.
Нормативные документы, устанавливающие требования к калибраторам температуры ISOTECH
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры; Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
