| Номер в госреестре | 83795-21 |
| Наименование СИ | Резервуары расходно-контрольные модульные горизонтальные |
| Обозначение типа СИ | Рк-24 МГ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары расходно-контрольные модульные горизонтальные Рк-24 МГ (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Резервуары представляют собой наземные стальные горизонтальные сосуды с обечайкой цилиндрической формы и усеченно-коническими днищами. Резервуары установлены в каркасе контейнера на опорах с креплением в нижней части и фиксацией в верхней части с помощью талрепов.
Резервуары выпущены в одной модификации Рк-24 МГ - резервуары номинальной вместимостью 24 м3, №№ 247, 248.
Резервуары оборудованы приемным и раздаточным патрубками, расположенные в верхней части резервуара, эксплуатационными горловинами с замерным люком, дыхательным клапаном, площадкой обслуживания и индикаторами объема для визуального контроля уровня (объема) нефтепродукта в резервуаре.
Нанесение знака поверки на резервуары не предусмотрено.
Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на маркировочную табличку ударным способом и в технические паспорта резервуаров печатным способом.

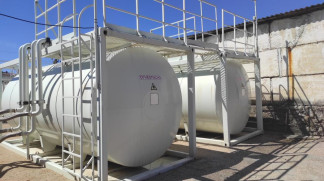

Общий вид резервуаров расходно-контрольных модульных горизонтальных Рк-24 МГ представлен на рисунке 1.
Пломбирование резервуаров расходно-контрольных модульных горизонтальных Рк-24 МГ не предусмотрено
отсутствует
'аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара при температуре 20 °С, м3 | 24 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % | ±0,25 |
'аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахвысотахширина), мм, не более | 5900x2772x2400 |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на резервуар не предусмотрено. Знак утверждения типа наносится на титульный лист технического паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар расходно-контрольный модульный горизонтальный | Рк-24 МГ | 1 шт. |
| Паспорт | - | 1 экз. |
| Запасные части (РТИ) | - | 1 комп. |
приведены в разделе 1 «Основные сведения об изделии» паспорта
Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я) Техническая документация изготовителя ООО «НПО Агрегат»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
