| Номер в госреестре | 83796-21 |
| Наименование СИ | Резервуары расходно-контрольные модульные горизонтальные |
| Обозначение типа СИ | Рк |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары расходно-контрольные модульные горизонтальные Рк (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Резервуары представляют собой наземные стальные горизонтальные сосуды с обечайкой чемоданной формы и эллиптическими днищами. Резервуары установлены в каркасе контейнера на опорах с креплением в нижней части и фиксацией в верхней части с помощью талрепов.
Резервуары выпущены в двух модификациях различающихся номинальной вместимостью:
Рк-55 МГ - резервуары номинальной вместимостью 55 м3, №№ 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 261, 262, 263, 264, 265, 266, 267, 268, 269, 270, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288, 289, 290, 291, 292, 293, 294, 295, 296, 297, 298, 299, 300, 301, 302, 303, 304, 305, 306;
Рк-27 МГ - резервуары номинальной вместимостью 27 м3, №№ 271, 272, 273, 274.
Резервуары оборудованы приемным и раздаточным патрубками, расположенные в верхней части резервуара, эксплуатационными горловинами с замерным люком, дыхательным клапаном, площадкой обслуживания и индикаторами объема для визуального контроля уровня (объема) нефтепродукта в резервуаре.
Нанесение знака поверки на резервуары не предусмотрено.
Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на маркировочную табличку ударным способом и в технические паспорта резервуаров печатным способом.

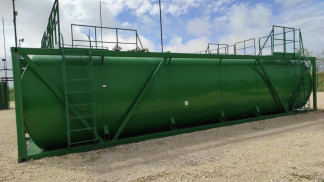

Общий вид резервуаров расходно-контрольных модульных горизонтальных Рк-55 МГ, РК-27 МГ представлен на рисунках 1, 2.
Пломбирование резервуаров расходно-контрольных модульных горизонтальных Рк не предусмотрено
отсутствует
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара при температуре 20 °С, м3 - модификация Рк-55 МГ - модификация Рк-27 МГ | 55 27 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахвысотахширина), мм, не более - модификация Рк-55 МГ - модификация Рк-27 МГ | 12192x2885x2155 6000x2885x2155 |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на резервуар не предусмотрено. Знак утверждения типа наносится на титульный лист технического паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар расходно-контрольный модульный горизонтальный | Рк-55 МГ (РК-27 МГ) | 1 шт. |
| Паспорт | - | 1 экз. |
| Запасные части (РТИ) | - | 1 комп. |
приведены в разделе 1 «Общие сведения об изделии» паспорта
Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я) Техническая документация изготовителя ООО «НПО Агрегат»
| Зарегистрировано поверок | 52 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
