Номер в госреестре	83804-21
Наименование СИ	Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 18 ГГц
Обозначение типа СИ	ВМФТ.411734.002
Изготовитель	Общество с ограниченной ответственностью "Смайтек" (ООО "Смайтек"), г. Москва
Год регистрации	2021
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи антенных устройств, размещенных в соответствии с условием «дальней зоны», при подключении их к измерительным портам анализатора цепей векторного (далее -ВАЦ).

При работе комплекса ВАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.

Рабочий диапазон частот комплекса перекрывается путём использования комплектов вспомогательных и эталонных антенн.

По командам оператора, вводимым в интерфейс управления на рабочей станции (далее

- ПК), контроллер управления опорно-поворотным устройством (далее - ОПУ) и ВАЦ устанавливаются в режимы для измерений в необходимых диапазонах частот и углов.

Контроллер управления выдает команды 4-х координатного ОПУ, которое устанавливает исследуемую антенну в требуемые угловые положения по азимуту, элевации, поляризации и по слайдеру, устройство позиционирования вспомогательных антенн устанавливает вспомогательную антенну по поляризации.

ПК с программным обеспечением (далее - ПО) осуществляет сбор данных с ВАЦ и контроллера управления ОПУ, их дальнейшую обработку и представление оператору.

Конструктивно комплекс состоит из:

- прецизионного 4-х координатного ОПУ для позиционирования измеряемых антенн;

- контроллера управления;

- пульта управления;

- прецизионного однокоординатного ОПУ для позиционирования вспомогательной антенн;

- комплекта кабелей;

- ПО для измерений радиотехнических характеристик антенн;

- ПК;

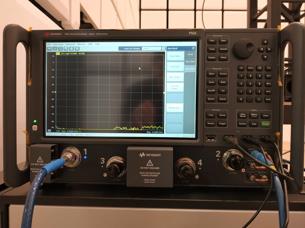

- СВЧ ВАЦ типа N5222B серии PNA;

- усилителя малошумящего (далее - МШУ);

- комплекта измерительных антенн:

• П6-122 диапазона частот от 0,3 до 3 ГГ ц;

• LB-DG-770-15-C-SF диапазона частот от 0,97 до 1,45 ГГц;

• LB-DG-510-15-C-SF диапазона частот от 1,45 до 2,2 ГГц;

• LB-DG-340-20-C-SF диапазона частот от 2,2 до 3,3 ГГ ц;

• LB-DG-229-20-C-SF диапазона частот от 3,3 до 4,9 ГГ ц;

• LB-DG-159-20-C-SF диапазона частот от 4,9 до 7,05 ГГц;

• LB-DG-112-20-C-SF диапазона частот от 7,05 до 10 ГГц;

• LB-DG-90-25-C-SF диапазона частот от 8,2 до 12,4 ГГ ц;

• LB-DG-62-25-C-SF диапазона частот от 12,4 до 18 ГГц;

- комплекта эталонных антенн:

• LB-770-15-C-SF диапазона частот от 0,97 до 1,45 ГГц;

• LB-510-15-C-SF диапазона частот от 1,45 до 2,2 ГГц;

• LB-340-20-C-SF диапазона частот от 2,2 до 3,3 ГГ ц;

• LB-229-20-C-SF диапазона частот от 3,3 до 4,9 ГГ ц;

• LB-159-20-C-SF диапазона частот от 4,9 до 7,05 ГГц;

• LB-112-20-C-SF диапазона частот от 7,05 до 10 ГГц;

• LB-90-25-C-SF диапазона частот от 8,2 до 12,4 ГГ ц;

• LB-62-25-C-SF диапазона частот от 12,4 до 18 ГГц.

Общий вид составных частей комплекса приведен на рисунках 1 - 10.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 6.

Программное обеспечение

ПО комплекса осуществляет:

- ручное управление угловым положением ОПУ;

- настройка параметров перемещения ОПУ;

- настройка параметров работы ВАЦ;

- задание плана измерения;

- запуск измерения;

- визуализацию измеренных на одной или нескольких частотных зависимостях комплексного коэффициента передачи от углового положения ОПУ;

- выполнение радиотехнических расчетов по измеренным данным.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RL-BEAM-DA. exe	RL-BEAM-DTV. exe
Номер версии (идентификационный номер) ПО	1.0.1.7	1.0.0.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5	C232EB8AAB82708178292 0EB6F335E54	2BCCFD45AFC543EEB5E 31D496C54AAA9

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГ ц	от 0,35 до 18,0
Динамический диапазон комплекса^
Диапазон частот	Динамический диапазон, дБ, не менее
от 0,35 до 3 ГГц включ.		45,0
св. 3 до 4,9 включ.		60,0
св. 4,9 до 7,05 включ.		55,0
св. 7,05 до 10 включ.		55,0
св. 8,2 до 12,4 включ.		50,0
св. 12,4 до 18 включ.		45,0
Пределы допускаемой инструментальной погрешности измерений уровней амплитудных
(далее - АДН) и фазовых (далее - ФДН) диаграмм направленности^
	Пределы допускаемой инструментальной
Диапазон частот и уровень ДН	погрешности измерений
	Уровней АДН, дБ		Уровней ФДН, градус
от 0,35 до 3 ГГц включ. на уровне
до минус 10 дБ	±0,3		±2 ,1
до минус 35 дБ	±0,4		±2,8
до минус 45 дБ	±0,5		±3,5
до минус 50 дБ	±0,6		±4,2

Наименование характеристики	Значение
Пределы допускаемой инструментальной погрешности измерений уровней амплитудных
(далее - АДН) и фазовых (далее - ФДН) диаграмм направленности^
	Пределы допускаемой инструментальной
Диапазон частот и уровень ДН	погрешности измерений
	Уровней АДН, дБ	Уровней ФДН, градус
св. 3 до 18 ГГц включ. на уровне
до минус 30 дБ	±0,2	±1,5
до минус 40 дБ	±0,3	±2,1
до минус 45 дБ	±0,4	±2,8
до минус 50 дБ	±0,5	±3,5
Пределы допускаемой погрешности измерений коэффициента усиления (далее - КУ) методом
замещения при погрешности КУ эталонной антенны
В диапазоне частот от 0,35 до 18 ГГц при КСВН = 1,2
при коэффициенте безэховости в рабочей	зоне не более минус
15 дБ:
±0,3 дБ		±1,6 дБ
±0,5 дБ		±1,7 дБ
±0,8 дБ		±1,8 дБ
±1,0 дБ		±1,8 дБ
при коэффициенте безэховости в рабочей	зоне не более минус
20 дБ:
±0,3 дБ		±1,1 дБ
±0,5 дБ		±1,1 дБ
±0,8 дБ		±1,3 дБ
±1,0 дБ		±1,4 дБ
при коэффициенте безэховости в рабочей	зоне не более минус
25 дБ:
±0,3 дБ		±0,8 дБ
±0,5 дБ		±0,9 дБ
±0,8 дБ		±1,1 дБ
±1,0 дБ		±1,3 дБ
при коэффициенте безэховости в рабочей	зоне не более минус
30 дБ:
±0,3 дБ		±0,7 дБ
±0,5 дБ		±0,8 дБ
±0,8 дБ		±1,0 дБ
±1,0 дБ		±1,2 дБ
при коэффициенте безэховости в рабочей	зоне не более минус
35 дБ:
±0,3 дБ		±0,6 дБ
±0,5 дБ		±0,8 дБ
±0,8 дБ		±1,0дБ
±1,0 дБ		±1,2 дБ

Наименование характеристики	Значение
Пределы допускаемой погрешности измерений коэффициента усиления (далее - КУ) методом
замещения при погрешности КУ эталонной антенны
при КСВН = 1,5 при коэффициенте безэховости в рабочей зоне не более минус 15 дБ:
±0,3 дБ	±1,6 дБ
±0,5 дБ	±1,7 дБ
±0,8 дБ	±1,8 дБ
±1,0 дБ	±1,9 дБ
при коэффициенте безэховости в рабочей зоне не более минус 20 дБ:
±0,3 дБ	±1,1 дБ
±0,5 дБ	±1,1 дБ
±0,8 дБ	±1,3 дБ
±1,0 дБ	±1,4 дБ
при коэффициенте безэховости в рабочей зоне не более минус 25 дБ:
±0,3 дБ	±0,8 дБ
±0,5 дБ	±0,9 дБ
±0,8 дБ	±1,1 дБ
±1,0 дБ	±1,3 дБ
при коэффициенте безэховости в рабочей зоне не более минус 30 дБ:
±0,3 дБ	±0,7 дБ
±0,5 дБ	±0,8 дБ
±0,8 дБ	±1,0 дБ
±1,0 дБ	±1,2 дБ
при коэффициенте безэховости в рабочей зоне не более минус 35 дБ:
±0,3 дБ	±0,7 дБ
±0,5 дБ	±0,8 дБ
±0,8 дБ	±1,0 дБ
±1,0 дБ	±1,2 дБ
при КСВН = 2,0 при коэффициенте безэховости в рабочей зоне не более минус 15 дБ:
±0,3 дБ	±1,7 дБ
±0,5 дБ	±1,7 дБ
±0,8 дБ	±1,8 дБ
±1,0 дБ	±1,9 дБ

Пределы допускаемой погрешности измерений коэффициента усиления (далее - КУ) методом _замещения при погрешности КУ эталонной антенны_

при коэффициенте безэховости в рабочей зоне не более минус 20 дБ:

±0,3 дБ ±0,5 дБ ±0,8 дБ ±1,0 дБ

±1,1 дБ ±1,2 дБ ±1,4 дБ ±1,5 дБ

±0,9 дБ ±1,0 дБ ±1,2 дБ ±1,3 дБ

±0,8 дБ ±0,9 дБ ±1,1 дБ ±1,3 дБ

при коэффициенте безэховости в рабочей зоне не более минус 25 дБ:

±0,3 дБ ±0,5 дБ ±0,8 дБ ±1,0 дБ

при коэффициенте безэховости в рабочей зоне не более минус 30 дБ:

±0,3 дБ ±0,5 дБ ±0,8 дБ ±1,0 дБ

при коэффициенте безэховости в рабочей зоне не более минус 35 дБ:

±0,3 дБ ±0,5 дБ ±0,8 дБ ±1,0 дБ

измерений уровней АДН и ФДН

Пределы допускаемой погрешности

Диапазон частот

АДН, дБ

ФДН, градус

±1,5

±2,2

±4,3

±10,7

±16,1

±32,6

±1,1

±1,5

±2,2

±4,3

±7,7

±10,7

±16,1

±32,6

от 0,35 до 3 ГГц включ.

при коэффициенте безэховости в рабочей зоне не более минус 15: на уровне минус 3 дБ на уровне минус 6 дБ на уровне минус 10 дБ

при коэффициенте безэховости в рабочей зоне не более минус 20: на уровне минус 3 дБ на уровне минус 6 дБ на уровне минус 10 дБ на уровне минус 15 дБ_

Наименование характеристики	Значение
Пределы допускаемой погрешности измерений уровней АД		Н и ФДН
Диапазон частот	АДН, дБ	ФДН, градус
при коэффициенте безэховости в рабочей
зоне не более минус 25:
на уровне минус 3 дБ	±0,6	±4,1
на уровне минус 6 дБ	±1,1	±7,7
на уровне минус 10 дБ	±1,5	±10,7
на уровне минус 15 дБ	±2,2	±16,1
на уровне минус 20 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 30:
на уровне минус 3 дБ	±0,5	±3,4
на уровне минус 6 дБ	±0,6	±4,1
на уровне минус 10 дБ	±1,1	±7,7
на уровне минус 15 дБ	±1,5	±10,7
на уровне минус 20 дБ	±2,2	±16,1
на уровне минус 25 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 35:
на уровне минус 3 дБ	±0,4	±2,7
на уровне минус 6 дБ	±0,5	±3,4
на уровне минус 10 дБ	±0,6	±4,1
на уровне минус 15 дБ	±1,1	±7,7
на уровне минус 20 дБ	±1,5	±10,7
на уровне минус 25 дБ	±2,2	±16,1
на уровне минус 30 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 40:
на уровне минус 3 дБ	±0,3	±2,0
на уровне минус 6 дБ	±0,4	±2,7
на уровне минус 10 дБ	±0,5	±3,4
на уровне минус 15 дБ	±0,6	±4,1
на уровне минус 20 дБ	±1,1	±7,7
на уровне минус 25 дБ	±1,5	±10,7
на уровне минус 30 дБ	±2,2	±16,1
на уровне минус 35 дБ	±4,3	±32,6

Наименование характеристики	Значение
Пределы допускаемой погрешности измерений уровней АДН и ФДН
Диапазон частот	АДН, дБ	ФДН, градус
при коэффициенте безэховости в рабо-
чей зоне не более минус 45:
на уровне минус 3 дБ	±0,2	±1 ,3
на уровне минус 6 дБ	±0,3	±2,0
на уровне минус 10 дБ	±0,4	±2,7
на уровне минус 15 дБ	±0,5	±3,4
на уровне минус 20 дБ	±0,6	±4,1
на уровне минус 25 дБ	±1,1	±7,7
на уровне минус 30 дБ	±1,5	±10,7
на уровне минус 35 дБ	±2,2	±16,1
на уровне минус 40 дБ	±4,3	±32,6
при коэффициенте безэховости в рабо-
чей зоне не более минус 50:
на уровне минус 3 дБ	±0 ,1	±0,7
на уровне минус 6 дБ	±0,2	±1,3
на уровне минус 10 дБ	±0,3	±2,0
на уровне минус 15 дБ	±0,4	±2,7
на уровне минус 20 дБ	±0,5	±3,4
на уровне минус 25 дБ	±0,6	±4,1
на уровне минус 30 дБ	±1,1	±7,7
на уровне минус 35 дБ	±1,5	±10,7
на уровне минус 40 дБ	±2,2	±16,1
на уровне минус 45 дБ	±4,3	±32,6
от 3 до 18 ГГц включ.
при коэффициенте безэховости в рабо-
чей зоне не более минус 15:
на уровне минус 3 дБ	±1,5	±10,7
на уровне минус 6 дБ	±2,0	±14,5
на уровне минус 10 дБ	±4,3	±32,6
при коэффициенте безэховости в рабо-
чей зоне не более минус 20:
на уровне минус 3 дБ	±1,0	±7,0
на уровне минус 6 дБ	±1,5	±10,7
на уровне минус 10 дБ	±2,0	±14,5
на уровне минус 15 дБ	±4,3	±32,6

Наименование характеристики	Значение
Пределы допускаемой погрешности измерений уровней АДН		и ФДН
Диапазон частот	АДН, дБ	ФДН, градус
при коэффициенте безэховости в рабочей
зоне не более минус 25:
на уровне минус 3 дБ	±0 ,5	±3,4
на уровне минус 6 дБ	±1,0	±7,0
на уровне минус 10 дБ	±1,5	±10,7
на уровне минус 15 дБ	±2,0	±14,5
на уровне минус 20 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 30:
на уровне минус 3 дБ	±0,4	±2,7
на уровне минус 6 дБ	±0,5	±3,4
на уровне минус 10 дБ	±1,0	±7,0
на уровне минус 15 дБ	±1,5	±10,7
на уровне минус 20 дБ	±2,0	±14,5
на уровне минус 25 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 35:
на уровне минус 3 дБ	±0,3	±1,3
на уровне минус 6 дБ	±0,4	±2,0
на уровне минус 10 дБ	±0,5	±2,7
на уровне минус 15 дБ	±1,0	±7,0
на уровне минус 20 дБ	±1,5	±10,7
на уровне минус 25 дБ	±2,0	±14,5
на уровне минус 30 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей
зоне не более минус 40:
на уровне минус 3 дБ	±0,2	±1,3
на уровне минус 6 дБ	±0,3	±2,0
на уровне минус 10 дБ	±0,4	±2,7
на уровне минус 15 дБ	±0,5	±3,4
на уровне минус 20 дБ	±1,0	±7,0
на уровне минус 25 дБ	±1,5	±10,7
на уровне минус 30 дБ	±2,0	±14,5
на уровне минус 35 дБ	±4,3	±32,6

Наименование характеристики	Значение
Пределы допускаемой погрешности измерений уровней АДН		и ФДН
Диапазон частот	АДН, дБ	ФДН, градус
при коэффициенте безэховости в рабочей зоне не более минус 45:
на уровне минус 3 дБ	±0,2	±1 ,3
на уровне минус 6 дБ	±0,2	±1,3
на уровне минус 10 дБ	±0,3	±2,0
на уровне минус 15 дБ	±0,4	±2,7
на уровне минус 20 дБ	±0,5	±3,4
на уровне минус 25 дБ	±1,0	±7,0
на уровне минус 30 дБ	±1,5	±10,7
на уровне минус 35 дБ	±2,0	±14,5
на уровне минус 40 дБ	±4,3	±32,6
при коэффициенте безэховости в рабочей зоне не более минус 50:
на уровне минус 3 дБ	±0 ,1	±0,7
на уровне минус 6 дБ	±0,2	±1,3
на уровне минус 10 дБ	±0,2	±1,3
на уровне минус 15 дБ	±0,3	±2,0
на уровне минус 20 дБ	±0,4	±2,7
на уровне минус 25 дБ	±0,5	±3,4
на уровне минус 30 дБ	±1,0	±7,0
на уровне минус 35 дБ	±1,5	±10,7
на уровне минус 40 дБ	±2,0	±14,5
на уровне минус 45 дБ	±4,3	±32,6
1) При условиях:
- коэффициент усиления исследуемой антенны 0 дБ; - в диапазоне частот от 0,35 до 3 ГГц включ. при мощности 0 дБ (отн. 1		мВт) и
выключенного МШУ;
- в диапазоне частот св. 3 до 4,9 ГГ ц включ. при мощности минус 5 дБ (отн. 1 мВт) и
включенного МШУ;
- в диапазоне частот св. 4,9 до 18 ГГц включ. при мощности 0 дБ (отн. 1		мВт) и
включенного МШУ; - при ПЧ 100 Гц.

Таблица 3 - Основные технические характеристики
Наименование характеристики	Значение
Габаритные размеры контроллера, мм, не более длина ширина высота	480 480 500
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В	от 198 до 242
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность воздуха при температуре +20 °С, %, не более атмосферное давление, кПа	от +15 до +25 80 от 84 до 106,7

Знак утверждения типа

наносится на контроллер управления ОПУ в виде наклейки и титульный лист документа ВМФТ.411734.002 ПС «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 18 ГГц ВМФТ.411734.002. Руководство по эксплуатации» типографским способом.

Комплектность

Таблица 4 - Комплектность комплекса

Наименование	Обозначение	Количество
1 Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 18 ГГц ВМФТ.411734.002 в составе:	ВМФТ.411734.002, зав. № 102	1 шт.
1.1 ВАЦ N5222B	N5222B	1 шт.
1.2 4-х координатное прецизионное ОПУ для позиционирования измеряемых антенн	ВМФТ.411722.001	1 шт.
1.3 Контроллер управления	-	1 шт.
1.4 Пульт управления	-	1 шт.
1.5 Прецизионное однокоординатное ОПУ	ВМФТ.411722.001	1 шт.
1.6 Комплект кабелей	-	1 ком.
1.7 ПО	-	-
1.8 ПК	-	-
1.9 Усилитель малошумящий	RL-AMP-1-18	1 шт.
1.10 Комплект измерительных антенн, работающих в диапазоне частот от 0,3 ГГц до 18 ГГц в составе:	-	1 ком.
1.10.1 Антенна измерительная диапазона частот от 0,3 до 3 ГГц	П6-122	1 шт.
1.10.2 Антенна измерительная диапазона частот от 0,97 до 1,45 ГГц	LB-DG-770-15X-SF	1 шт.
1.10.3 Антенна измерительная диапазона частот от 1,45 до 2,2 ГГц	LB-DG-510-15-С-SF	1 шт.
1.10.4 Антенна измерительная диапазона частот от 2,2 до 3,3 ГГц	LB-DG-340-20X-SF	1 шт.

1.10.5 Антенна измерительная диапазона частот от 3,3 до 4,9 ГГц	LB-DG-229-20-C-SF	1 шт.
1.10.6 Антенна измерительная диапазона частот от 4,9 до 7,05 ГГц	LB-DG-159-20-C-SF	1 шт.
1.10.7 Антенна измерительная диапазона частот от 7,05 до 10 ГГц	LB-DG-112-20-C-SF	1 шт.
1.10.8 Антенна измерительная диапазона частот от 8,2 до 12,4 ГГц	LB-DG-90-25-C-SF	1 шт.
1.10.9 Антенна измерительная диапазона частот от 12,4 до 18 ГГц	LB-DG-62-25-C-SF	1 шт.
1.11 Комплект эталонных антенн, работающих в диапазоне частот от 0,2 ГГц до 18 ГГц в составе:	-	1 ком.
1.11.1 Антенна эталонная диапазона частот от 0,97 до 1,45 ГГц	LB-770-15-C-SF	1 шт.
1.11.2 Антенна эталонная диапазона частот от 1,45 до 2,2 ГГ ц	LB-510-15-C-SF	1 шт.
1.11.3 Антенна эталонная диапазона частот от 2,2 до 3.3 ГГц	LB-340-20-C-SF	1 шт.
1.11.4 Антенна эталонная диапазона частот от 3,3 до 4,9 ГГц	LB-229-20-C-SF	1 шт.
1.11.5 Антенна эталонная диапазона частот от 4,9 до 7.05 ГГц	LB-159-20-C-SF	1 шт.
1.11.6 Антенна эталонная диапазона частот от 7,05 до 10 ГГц	LB-112-20-C-SF	1 шт.
1.11.7 Антенна эталонная диапазона частот от 8,2 до 12,4 ГГц	LB-90-25-C-SF	1 шт.
1.11.8 Антенна эталонная диапазона частот от 12,4 до 18 ГГц	LB-62-25-C-SF	1 шт.
1.12 Комплект эксплуатационной документации на Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 18 ГГц ВМФТ.411734.002 в составе:
1.12.1 Руководство по эксплуатации	ВМФТ.411734.002 РЭ	1 экз.
1.12.2 Паспорт	ВМФТ.411734.002 ПС	1 экз.
1.12.3 Методика поверки	133-21-05 МП	1 экз.

Сведения о методах измерений

приведены в разделе 2 документа «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 18 ГГц ВМФТ.411734.002. Руководство по эксплуатации. ВМФТ.411734.002 РЭ».

Нормативные документы

ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
