| Номер в госреестре | 83810-21 |
| Наименование СИ | Угломеры торговой марки "Калиброн" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Shanghai Shengling Measuring Tools Co., Ltd., КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 24.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры торговой марки «Калиброн» (далее по тексту угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются следующих модификаций:
- УН-320 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;

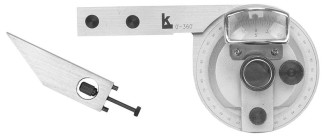

- УНЛ-360 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без паралакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;
- УТ-180 - состоят из полукруглого лимба с круговой шкалой, линейки с указателем и стопорного винта;
- УТ10-170 - состоят из полукруглого лимба с круговой шкалой, подвижной линейки с указателем и стопорного винта. Конструкция угломеров позволяет производить разметочные работы на плоскости;
- УН-180-10 - состоят из полукруглого лимба с круговой шкалой и основания в виде линейки с нониусом, которая закрепляется в требуемом положении стопорным винтом;
- УН-180-2 и УН-180-5 - состоят из полукруглого лимба с круговой шкалой. На оси основания закреплена деталь, одна часть которой представляет собой сектор с закрепленным на нем нониусом, а другая выполнена в виде линейки, которой пользуются при измерении углов свыше 90° до 180°. На основании жестко закреплена вторая, неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Модификации УН-180-2 и УН-180-5 угломеров отличаются между собой величиной значения отсчета по нониусу.
Угломеры могут быть также оснащены микрометрической подачей.
Товарный знак наносится на паспорт угломеров типографским методом, на угломер с лицевой стороны краской или лазерной маркировкой.
Общий вид угломеров указан на рисунках 1 - 6.
Заводской номер в виде буквенно-цифрового обозначения наносятся на угломер с лицевой или оборотной стороны краской или лазерной маркировкой.
Сведения о диапазоне измерений и значении отсчета по нониусу наносятся на угломер при помощи краски или лазерной маркировкой.
Пломбирование угломеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует.
Таблица 1 - Диапазон измерений углов, цена деления основной шкалы, значение отсчета по нониусу, пределы допускаемой абсолютной погрешности __
| Модификация | Диапазон измерений углов | Цена деления основной шкалы | Значение отсчета по нониусу | Пределы допускаемой абсолютной погрешности |
| УН-320 | от 0 до 320° | 1° | 2' | ±2,0' |
| УНЛ-360 | от 0 до 90°х4 | 1° | 5' | ±5,0' |
| УТ-180 | от 0 до 180° | 1° | - | ±0,5° |
| УТ10-170 | от 10 до 170° | 1° | - | ±0,5° |
| УН-180-10 | от 0 до 180° | 1° | 10' | ±10,0' |
| УН-180-2 | от 0 до 180° | 1° | 2' | ±4,0' |
| УН-180-5 | от 0 до 180° | 1° | 5' | ±10,0' |
Таблица 2 - Диаметр лимба и длина линейки угломеров модификаций УТ-180 и УТ10-170
| Модификация | Диаметр лимба, мм, не более | Длина линейки, мм, не более |
| УТ-180 | 80 | 120 |
| 120 | 150 | |
| 150 | 200 | |
| 300 | 500 | |
| 300 | 600 | |
| УТ10-170 | 100 | 150 |
| 150 | 300 | |
| 200 | 400 | |
| 250 | 500 |
Таблица 3 - Допускаемые отклонения от плоскостности и прямолинейности, а также от параллельности измерительных поверхностей_
| Наименование характеристики | Значение |
| Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей (кроме угломеров модификаций УТ-180 и УТ10-170), мкм, не более, для измерительных поверхностей: - до 100 мм включ. | 5 |
| - св. 100 до 150 мм включ. | 6 |
| - св. 150 мм | 8 |
| Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров модификаций УНЛ-360, УН-180-10, мкм, не более, для длины измерительных поверхностей: - до 100 мм включ. | 6 |
| - св. 100 до 150 мм включ. | 8 |
| - св. 150 мм | 12 |
| Примечание: Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до | |
| 150 мм включительно; - на зону в 1,5 мм для измерительных поверхностей свыше 150 мм; - на зону 0,2 мм вдоль плоских измерительных поверхностей | |
Таблица 4 - Габаритные размеры и масса
| Модификация | Диаметр лимба, мм х длина линейки, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| УН-320 | - | 150 | 150 | 27 | 0,40 |
| УНЛ-360 | - | 300 | 140 | 25 | 0,70 |
| УТ-180 | 80х120 | 170 | 87 | 20 | 0,09 |
| 120х150 | 220 | 128 | 20 | 0,13 | |
| 150х200 | 288 | 160 | 23 | 0,25 | |
| 300х500 | 675 | 315 | 33 | 1,33 | |
| 300х600 | 775 | 315 | 33 | 1,44 | |
| УТ10-170 | 100х150 | 175 | 150 | 22 | 0,20 |
| 150х300 | 303 | 220 | 23 | 0,27 | |
| 200х400 | 405 | 290 | 25 | 0,45 | |
| 250х500 | 505 | 390 | 25 | 0,80 | |
| 300х600 | 605 | 425 | 30 | 1,35 | |
| УН-180-10 | - | 195 | 150 | 20 | 0,20 |
| УН-180-2 | - | 140 | 125 | 20 | 0,20 |
| УН-180-5 | - | 140 | 125 | 20 | 0,20 |
| Наименование характеристики | Значение |
| Номинальные длины линеек, мм, не более, для модификаций: - УН-320 - УНЛ-360 | 150 150, 200, 300 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Угломер | - | 1 шт. |
| Съемная линейка - для угломеров модификаций УН-320 - для угломера модификации УНЛ-360 | - | 1 шт. 3 шт. |
| Футляр | - | 1 шт. |
| Паспорт для модификаций: УН-320 УНЛ-360 УТ-180; УТ10-170 УН-180-10 УН-180-2; УН-180-5 | УМ.01.001.ПС УМ.01.002.ПС УМ.01.003.ПС УМ.01.004.ПС УМ.01.005.ПС | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угломеров.
Нормативные документы, устанавливающие требования к угломерам торговой марки «Калиброн»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» в редакции Приказа Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018.
Стандарт предприятия STP RF1221-2020.
