| Номер в госреестре | 83815-21 |
| Наименование СИ | Зонды периферийного узла Системы контроля, мониторинга и управления трафиком |
| Обозначение типа СИ | КМУТ |
| Изготовитель | Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ"), Московская область, г. Химки |
| Год регистрации | 2021 |
| Срок свидетельства | 24.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.
Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком, в том числе центральным сервером.
Зонды КМУТ могут применяться в качестве блоков аппаратных для дистанционных измерений (БАДИ) в сопряжении с комплексом измерительным ВЕКТОР-2019-Х и иметь возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы Системы контроля, мониторинга и управления трафиком и может передаваться на блок управления комплексом измерительным ВЕКТОР-2019-Х.
Зонды КМУТ могут применяться для измерений, выполняемых при учете объема оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.
Управление зондами КМУТ осуществляется дистанционно с помощью серверов Системы контроля, мониторинга и управления трафиком или с помощью блока управления комплексом измерительным ВЕКТОР-2019-Х. В состав зондов КМУТ входят вычислители общего назначения. Зонды КМУТ в сопряжении с комплексом измерительным ВЕКТОР-2019-Х обладают функциями хранения и сравнения файлов эталонных объемов.
Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпуса зондов КМУТ могут иметь специальный слот для установки модулей приемовычислительных ВЕКТОР-СС и дополнительные крепления для размещения в стойке (19 дюймов).
Зонды КМУТ выпускаются в следующих модификациях: КУТ М1-А, КУТ М1-Б, КМУТ М1-А, КМУТ М1-Б, КМУТ М2-А, КМУТ М2-Б, КМУТ М3-А, КМУТ М3-Б, КМУТ М4-А, КМУТ М4-Б, КМУТ М5-А, КМУТ М5-Б, КМУТ М6-А, КМУТ М6-Б, КМУТ М7-А, КМУТ М7-Б, КМУТ-10-А, КМУТ-10-Б, КМУТ-10 М1-А, КМУТ-10 М1-Б, КМУТ-ПУ М1-А, КМУТ-ПУ М1-Б, КМУТ-Л-А, КМУТ-Л-Б. Модификации зондов КМУТ отличающихся по функциональному назначению. Первые символы в виде цифро-буквенных обозначений в обозначениях модификаций указывают на конструктивные отличия в разъемах подсоединения и наличии информационных индикаторов, последний символ А или Б определяет режим синхронизации шкалы времени (А -режим Stratuml, Б - режим Stratum 2).
При работе зондов КМУТ с последним символом А в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-А, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда КМУТ по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, при непосредственном подключении ВЕКТ0Р-2019-БАДИ-ХХХХХ к зонду КМУТ.
При работе зондов КМУТ с последним символом Б в обозначении модификации в составе комплекса измерительного ВЕКТ0Р-2019-Б, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда КМУТ по сигналам частоты и времени, получаемым от ВЕКТ0Р-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов ГНСС ГЛОНАСС/GPS, по сетям пакетной передачи данных.
Настройка опорного тактового генератора зондов КМУТ осуществляется для формирования шкалы времени зондов КМУТ, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU), необходимой для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Заводские номера, однозначно идентифицирующие каждый экземпляр зондов КМУТ, наносятся в форме шильды, содержащей заводской номер в цифро-буквенном формате, методом наклеивания: на заднюю панель всех модификаций кроме КУТ М1-А(Б), КМУТ-10-А(Б), КМУТ-10 М1-А(Б), КМУТ М7-А(Б), на верхнюю панель модификаций КУТ М1-А(Б), на переднюю панель модификаций КМУТ-10-А(Б), КМУТ-10 М1-А(Б), на нижнюю панель модификаций КМУТ М7-А(Б).

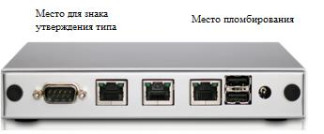

Внешний вид зондов КМУТ различных модификаций с указанием мест нанесения знаков утверждения типа и пломбирования представлен на рисунках 1 -12.
Место щи знака утверждения типа
• ш Д В ИЯ* •
llllt\\\\\\\\\\\\\\\\\> ium\\\v\\\\\\\wvo
утверждения типа
чшшшттшттт itiiiniiitttitiuuuunu
ЗОНД ПЕРИФЕРИЙНОГО УЗЛА КМУТ-ПУ Ml
UEJEJ
□ □□
СТАТУС УЛР -О.
*•* ш0' ’
В зонды КМУТ устанавливается специальное программное обеспечение (ПО). Специальное ПО определяет режим синхронизации шкалы времени зондов КМУТ: режим Stratum1 (для модификаций с последним символом А в обозначении), режим Stratum 2 (для модификаций с последним символом Б в обозначении).
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационны данные (признаки) | Значение | |
| все модификации кроме КМУТ М7-А, КМУТ М7-Б | КМУТ М7-А, КМУТ М7-Б | |
| Идентификационное наименование ПО | ПО периферийного узла Системы КМУТ («ЭХО - Зонд») | |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | не ниже 2.Э |
| Цифровой идентификатор ПО | указывается в формуляре зонда КМУТ на конкретную его модификацию | |
| Алгоритм вычисления цифрового идентификатора | md5 | |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение | |
| Модификации с последним символом А в обозначении | Модификации с последним символом Б в обозначении | |
| Диапазон формирования/измерений длительности сеанса передачи данных, с | от 1,0 до 86400 | от 1,0 до 86400 |
| Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с | ±0,3 | ±0,3 |
| Диапазон формирования/измерений количества информации (объема данных), байт | от 10 до 1-1010 | от 10 до Ы010 |
| Наименование характеристики | Значение | |
| Модификации с последним символом А в обозначении | Модификации с последним символом Б в обозначении | |
| Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации менее или равно 100 кбайт, байт | ±10 | ±10 |
| Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации более 100 кбайт, байт, K - количество передаваемой информации (данных), байт | ±110-4 K | ±110-4 K |
| Диапазон измерений средней двусторонней задержки передачи пакетов данных, мкс | от 40 до 1,5-106 | от 100 до 1,5106 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 1 • 104 мкс, мкс | - | ±100 |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 1 • 104 до 1,5 106 мкс, % | - | ±1 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 4-103 мкс, мкс | ±40 | - |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 4-103 до 1,5 106 мкс, % | ±1 | - |
| Диапазон измерений средней односторонней задержки передачи пакетов данных, мкс | от 20 до 1,5106 | от 200 до 1,5106 |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных, % | - | ±50 |
| Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2-103 мкс, мкс | ±20 | - |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне от 2-103 до 1,5 106 мкс, % | ±0,5 | - |
| Диапазон измерений вариации двусторонней задержки передачи пакетов данных, мкс | от 40 до 1105 | от 100 до 1105 |
| Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до 1 • 104 мкс, мкс | ±40 | ±100 |
| Пределы допускаемой относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне от 1 • 104 до 1105 мкс, % | ±1 | ±1 |
| Диапазон измерений вариации односторонней задержки передачи пакетов данных, мкс | от 20 до 5104 | от 50 до 5104 |
| Наименование характеристики | Значение | |
| Модификации с последним символом А в обозначении | Модификации с последним символом Б в обозначении | |
| Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5-103 мкс, мкс | ±20 | ±50 |
| Пределы допускаемой относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне от 5-103 до 5-104 мкс, % | ±0,5 | ±0,5 |
| Диапазон измерений коэффициента потерь пакетов данных за период измерений | от 0 до 1 | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных | ±1,5-10'5 | ±1,5-10'5 |
| Диапазон измерений пропускной способности канала передачи данных, бит/с | от 512 до 11010 | от 512 до 11010 |
| Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % | ±1 | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1, мкс | ±40 | - |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, мкс | - | ±100 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока частотой 50 ± 5 Гц, В | 220 ± 22 |
| Потребляемая мощность, В-А, не более: - все модификации кроме КМУТ М7-А, КМУТ М7-Б - КМУТ М7-А, КМУТ М7-Б | 450 12 |
| Габаритные размеры, мм, не более: - все модификации кроме КМУТ М7-А, КМУТ М7-Б (ширина х высота х глубина) - КМУТ М7-А, КМУТ М7-Б (диаметр х высота) | 480 х 44 х 500 100 х 20 |
| Масса, кг, не более: - все модификации кроме КМУТ М7-А, КМУТ М7-Б - КМУТ М7-А, КМУТ М7-Б | 10 0,1 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится типографским способом на руководство по эксплуатации и на верхние панели зондов КМУТ в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз./шт. |
| Зонд КМУТ* | - | 1* |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | РМБТ.466961.002 РЭ | 1 |
| Формуляр | РМБТ.466961.002 ФО | 1 |
| Методика поверки | РМБТ.466961.002 МП | 1 |
| * Модификация зонда КМУТ определяется договором поставки | ||
изложены в разделе 4 руководства по эксплуатации РМБТ.466961.002 РЭ
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ. Технические условия»
