| Номер в госреестре | 83834-21 |
| Наименование СИ | Набор поверочный стационарный для средств измерений относительной влажности воздуха |
| Обозначение типа СИ | СПН 3.2 |
| Изготовитель | Акционерное общество "ТЕСТРОН" (АО "Тестрон"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2 (далее по тексту - СПН 3.2) предназначен для эталонных измерений относительной влажности воздуха при поверке и калибровке эталонных и рабочих средств измерений в метрологических службах Росгидромета.
СПН 3.2 включают в себя следующие эталонные средства измерений и оборудование:
- генератор влажного газа MODEL 4000SP, производства ОЕО Calibration Inc., США, обеспечивающий поверку и калибровку гигрометров относительной влажности и термогигрометров методом прямых измерений. Принцип действия генератора при воспроизведения задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха. Для определения относительной влажности, задаваемой генератором, используется контрольный конденсационный гигрометр 473-RP2/GEO Dew Point Mirror, первичный преобразователь которого помещается во встроенную рабочую камеру генератора. Первичные преобразователи поверяемых гигрометров и термогигрометров помещаются во встроенную рабочую камеру;
- камера влаги MODEL 4000EXP, предназначенная для размещения гигрометров, термогигрометров, логгеров больших размеров при их поверке и калибровке методом прямых измерений. Камера влаги включает в себя калибратор влажности MODEL 4000EXP, производства ОЕО Calibration Inc., США. Принцип действия камеры влаги MODEL 4000EXP при воспроизведении задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха;
- гигрометр Rotronic модификации HygroPalm исполнения HP23 - А с зондом относительной влажности и температуры HC2-S, производства Rotronic Instruments Согр., ГР № 64196-2016 в Федеральном информационном фонде по обеспечению единства измерений, предназначенный для поверки СИ относительной влажности воздуха методом прямых измерений и методом непосредственного сличения.
При выполнении поверки (калибровки) СИ относительной влажности воздуха, составляющие элементы набора СПН 3.2 могут применяться только в комплекте.
Внешний вид составляющих элементов набора СПН 3.2 и место нанесения знака поверки показаны на рисунке 1.
Пломбирование СПН 3.2 от несанкционированного доступа не предусмотрено. Заводские номера и буквенно-цифровые обозначения, однозначно идентифицирующие каждый экземпляр составляющих комплекта, указываются на табличках, на задних панелях их корпусов.
4

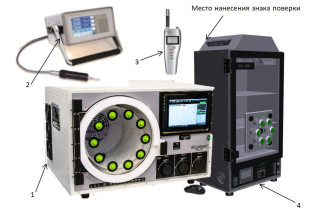

Рисунок 1 - Внешний вид и обозначение места нанесения знака поверки
1 - генератор влажного газа MODEL 4000SP, 2 - гигрометр 473- RP2/GEO Dew Point Mirror, 3 - гигрометр Rotronic модификации HygroPalm исполнения HP23 - А, 4 - камера
влаги MODEL 4000EXP.
В СПН 3.2 используются встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя СПН 3.2 для обработки результатов измерений. Встроенные ПО, предназначенные для управления работой входящих в состав СПН 3.2 СИ и оборудования, отображения режимов работы и результатов измерений и сохранения данных. Версии встроенных ПО отображаются на дисплеях элементов набора в меню настроек. Влияние программного обеспечения на метрологические характеристики СИ, входящих в состав СПН 3.2, учтено при их нормировании. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Идентификационные данные встроенных ПО СПН 3.2 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Значение | ||||
| Идентификационные цанные (признаки) | для генератора влажного газа MODEL 4000SP | для гигрометра Rotronic HC2A-S | для камеры влаги MODEL 4000EXP | для гигрометра 473-RP2/GEO Dew Point Mirror |
| Идентификационное наименование ПО | Humidity Mode 14000-1 53.Hex | HC2_V2.0.hex | M4000EXP-2 11.Hex | DPM473R2 |
| Номер версии | 1_53 | 2.0 | 2.11 | 170106A |
| (идентификационный номер) ПО | ||||
| Цифровой идентификатор ПО | 956CFFF5DF9 B77C390E8766 E2934FFE5 | FB118FC8 | 801BECA4D66 1E7286E01301 B2063030D | N/A |
| Алгоритм вычисления контрольной суммы ПО | MD5 | CRC32 | MD5 | N/A |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| генератор влажного газа MODEL 4000SP в комплекте с гигрометром 473- RP2/GEO Dew Point Mirror: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Номинальное значение воспроизводимой температуры паровоздушной смеси, °С | + 23,0 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс 23 °С, % | ± 0,3 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры, °С | ±0,3 |
| камера влаги MODEL 4000EXP: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 30 до 95 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +20 до +25 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности, % | ±3 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры паровоздушной смеси, °С | ±0,3 |
| Неравномерность относительной влажности по объему камеры влаги, %, не более | ±1 |
| Изменение относительной влажности в рабочем объеме камеры влаги в течение 0,5 ч, %, не более | ±1 |
| гигрометр Rotronic модификации HygroPalm исполнения HP23-A с зондом относительной влажности и температуры HC2-S*: | |
| Диапазон измерений относительной влажности паровоздушной смеси, % | от 0 до 100 |
| Диапазон измерений температуры паровоздушной смеси, °С | от -50 до +100 |
| Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности, % | ±1 |
| Пределы допускаемой основной абсолютной погрешности измерительного канала температуры, °С | ±(0,1 +0,002t)** |
| * характеристики указаны в соответствии с приложением к свидетельству №62561 об утверждении типа средства измерений; ** где t - значение температуры по модулю. | |
| Наименование характеристики | Значение |
| СПН 3.2 в комплекте: | |
| Площадь для размещения и эксплуатации СПН 3.2, м2, не менее | 4 |
| Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, В-А, не более | 1100 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Генератор влажного газа MODEL 4000SP: | |
| Количество портов камеры, шт. | 10 |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В-А, не более | 700 |
| Масса, кг, не более | 46 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 770 х 650 х 500 |
| Гигрометр 473-RP2/GEO Dew Point Mirror: | |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В-А, не более | 100 |
| Масса, кг, не более | 5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 310 х 290 х 180 |
| Камера влаги MODEL 4000EXP: | |
| Потребляемая мощность, В-А, не более | 240 |
| Габаритные размеры, (длина х ширина х высота), мм, не более | 200 х 500 х 300 |
| Масса, кг, не более | 14 |
| Гигрометр Rotronic модификации HygroPalm исполнения ОТ23-А | |
| Габаритные размеры, (длина х ширина х высота), мм, не более | 188 х 72 х 30 |
| Масса, кг, не более | 0,25 |
| Зонд относительной влажности и температуры HC2-S: | |
| Габаритные размеры, (длина х ширина х высота), мм, не более | 83 х 15 х 15 |
| Масса, кг, не более | 0,1 |
наносится на лицевые панели корпусов генератора влажного газа MODEL 4000SP и камеры влаги MODEL 4000EXP методом аппликации и на титульные листы эксплуатационной документации типографским способом
Лист № 5 Всего листов 7
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2 в составе: | ||
| Генератор влажного газа MODEL 4000SP | 1 | |
| Осушительный патрон (предварительно установлен) | 1 | |
| Кабель питания; | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры USB-накопитель содержащий: - программное обеспечение GEO RH Automatic Ramp/Soak; - драйверы для Windows | 1 1 1 | |
| Камера влаги MODEL 4000EXP | 1 | |
| Внешний осушительный патрон | 1 | |
| Кабель питания | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
| Гигрометр точки росы 473-RP2/GEO Dew Point Mirror | 1 | |
| Гигрометр Rotronic модификации HygroPalm исполнения НР23-А | 1 | |
| Зонд относительной влажности и температуры HC2-S | 1 | |
| «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации» | 1 | |
| «ГСИ. Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Методика поверки» | УБЖК.413614.014 МП | 1 |
| Свидетельство о первичной поверке СПН 3.2 | 1 | |
Приведены в эксплуатационном документе «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации», разделы 5-8.
Нормативные документы
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
