| Номер в госреестре | 83836-21 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 5675К1 АЦ-17 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны 5675К1 АЦ-17 (далее по тексту - автоцистерны) предназначены для измерений объема, транспортирования и заправки светлыми нефтепродуктами плотностью не более 0,83 т/м3 автомобилей, различных механизмов и машин, с учетом разрешенной нагрузки на оси.
Описание средства измерения
Автоцистерны являются транспортной мерой полной вместимости. Принцип действия автоцистерн основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
Цистерна выполнена в виде горизонтального резервуара. Цистерна состоит из одной секций с отстойником и воздухоотводящими трубками, горловиной с дыхательным клапаном.
С помощью оборудования автоцистерны можно выполнить следующие операции:
- наполнение цистерны сторонним насосом;
- наполнение цистерны верхним способом;
- опорожнение цистерны самотеком.
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «трапеция» или «чемодан». Корпус цистерны изготовлен из листовой стали и усилен внутри шпангоутами и волнорезом. В верхней части цистерны приварена горловина, в нижней части - отстойник, опоры, фланцы для подсоединения коммуникации. Для исключения образования воздушных полостей при наполнении цистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которой выведены в горловину выше мерного угольника.
Горловина цистерны закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой и смотровым окном. На горловине с внутренней стороны закреплен мерный угольник. При наполнении цистерны поверхность топлива должна совпадать с верхней плоскостью мерного угольника.
Отстойник сферической формы, в нижней части его закреплен трубопровод для слива отстоя. Таблички с заводскими номерами прикреплены с помощью заклепывания и расположены сбоку цистерны, заводские номера выбиты ударно-точечным способом.
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

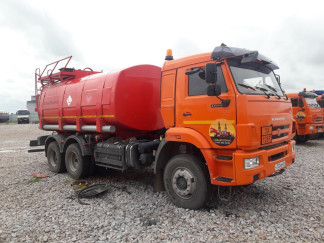

Общий вид автоцистерн представлен на рисунке 1, место нанесения знака поверки на рисунке 2.
отсутствует
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | Описание |
| Пределы допускаемой относительной погрешности измерений, % | ±0,40 |
| Количество секций, шт. | 1 |
| Масса снаряженной автоцистерны, кг, не более | 10865 |
| Полная масса автоцистерны, кг, не более | 25050 |
| Время слива из цистерны, мин, не более: -самотеком | 55 |
| Распределение нагрузки автоцистерны полной массы, кг, не более: -через шины передних колес -через шины задней тележки | 6 100 18 950 |
| Остаток жидкости в цистерне после слива на горизонтальной площадке, % от номинальной вместимости, не более | 0,1 |
| Габаритные размеры, мм, не более | 9000х2500х3700 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % | от - 40 до +50 не более 80 |
наносится на титульный лист формуляра типографским способом.
| Таблица 3 - Комплектность средств измерений | ||
| Наименование | Обозначение | Количество |
| Автоцистерны (заводские номера № 485, 486) | 5675К1 АЦ-17 | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 2 экз. |
приведены в разделе «Использование» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к автоцистернам 5675К1 АЦ-17
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 8 |
