| Номер в госреестре | 83839-21 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | АКН УЗСТ 6619С-21 |
| Изготовитель | Общество с ограниченной ответственностью "Уральский Завод Спецтехники" (ООО "УЗСТ"), Челябинская обл., г. Усть-Катав |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны АКН УЗСТ 6619С-21 (далее - АЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия АЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АЦ состоят из стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным указателем уровня налива. АЦ являются транспортными мерами полной вместимости (далее -ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади АЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

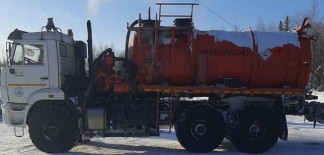

Общий вид АЦ представлен на рисунке 1.
Рисунок 1 - Общий вид автоцистерны АКН УЗСТ 6619С-21 Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 10000 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,0 |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 12700 |
| Длина, мм | 8700 |
| Высота, мм | 3650 |
| Ширина, мм | 2550 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +45 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Автоцистерна (зав.№№ X8966193CK0DM7173, X8966193CK0DM7172) | АКН УЗСТ 6619С-21 | 2 шт. |
| Запасные части, инструменты и принадлежности | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 руководства по эксплуатации
Нормативные документы, устанавливающие требования к автоцистернам АКН УЗСТ 6619С-21
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
