| Номер в госреестре | 83840-21 |
| Наименование СИ | Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Ленинградская обл., Ломоносовский р-н, Южная часть промзоны Горелово |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС -ПТУ00, ГТУ01, ГТУ02 (далее - СИУ АСУ ТП или система) предназначена для измерений технологических параметров: температуры технологических жидкостей, газов и составных частей оборудования, давления (разрежения) технологических жидкостей и газов, разности (перепада) давлений технологических жидкостей и газов, переменного давления технологических жидкостей и газов, уровня технологических жидкостей, расхода технологических жидкостей, виброскорости и виброперемещения составных частей оборудования, частоты вращения составных частей оборудования, объемной доли различных компонентов в газовых средах, силы, напряжения и частоты переменного электрического тока, напряжения постоянного электрического тока, активной электрической мощности.
СИУ АСУ ТП на функциональном уровне выделяется в составе системы контроля и управления оборудованием нормальной эксплуатации и реализует следующие функции:
- измерение технологических параметров оборудования паровой турбины ПТУ00, и газовых турбин ГТУ01 и ГТУ02;
- передача измерительной информации в систему верхнего уровня в цифровом виде;
Принцип действия системы основан на последовательных преобразованиях измеряемых
величин.
Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, электрического сопротивления, частоты и напряжения переменного тока.
Первичная часть системы включает:
- каналы измерительные MS-System RE103/WW017, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 80555-20;
- датчики частоты вращения A5S, рег. № 69416-17;
- преобразователи давления измерительные SITRANS P серии 7MF, рег. № 61003-15;
- преобразователи термоэлектрические серии ТС, рег. № 71573-18;
- термопреобразователи сопротивления серий TR, TF, рег. № 71870-18;
- датчики давления HDA 4744, рег. № 61708-15;
- акселерометры CA, CE, рег. № 61291-15;
- преобразователи вихретоковые TQ, рег. № 60859-15;
- преобразователи влажности и температуры измерительные серии 90, модификаций 90.7021, 90.7023, рег. № 57251-14;
- преобразователи термоэлектрические серии SITRANS TS, рег. № 61526-15;
- расходомеры электромагнитные OPTIFLUX серии 4000, рег. № 40075-13;
- преобразователи переменного давления CP, рег. № 61964-15;
- термопреобразователи сопротивления платиновые серий GA, GS, рег. № 54087-13;
- преобразователи давления измерительные С, рег. № 53138-13;
- преобразователи давления измерительные Cerabar S PMC71, рег. № 71892-18;
- термопреобразователи сопротивления серий TR, TF, рег. № 64818-16;
- преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220, рег. № 51587-12;
- термопреобразователи сопротивления платиновые моделей WK93, WN100, WN500, WQ0232, WQ0233, рег. № 53246-13;
- преобразователи вихретоковые TQ, рег. № 60859-15;
- преобразователи измерительные напряжения переменного тока EMBSIN 221 UE, рег. № 31077-12;
- термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia, рег. № 67083-17;
- уровнемеры байпасные поплавковые BNA, рег. № 67960-17;
- термопреобразователи сопротивлений серий 4,68,**,** ; 4,69,**,** и Exia,*,**,**, рег. № 64687-16;
- уровнемеры байпасные поплавковые BLE, рег. № 28258-04;
- газоанализаторы X-STREAM, рег. № 57090-14;
- преобразователи уровня гидростатические FD-01.2, рег. № 79958-20;
- преобразователи давления измерительные PU-01N.1.1.1.H, рег. № 80789-20;
- преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15, рег. № 80172-20;
- преобразователь термоэлектрический с двумя термопарами 2xTyp K, рег. №80171-20;
- расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090, рег. № 80312-20;
- термопреобразователи сопротивления платиновые WQ0233, рег. № 81142-20;
- преобразователи термоэлектрические MQ0206-PVDF6, рег. № 81143-20;
- Преобразователи термоэлектрические с унифицированным выходным сигналом 2х№&^ 5-68450-BB1382A, рег. №81134-20;
- Преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-K5-68450-BB1382A-04, рег. №80708-20;
- термопреобразователи сопротивления платиновые 2хPT100 4-L 5-68450-BB1382A-05, рег. №80165-20;
- преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB1382A-03, рег. №80326-20;
- преобразователи измерительные цифровые SICAM T 7KG9661, рег. № 66198-16;
- трансформаторы тока GAR3, рег. № 52590-13;
- трансформаторы напряжения TJC 6-G, рег. № 71106-18;
- преобразователи измерительные напряжения переменного тока, EMBSIN 221 UE, рег. № 31077-12.
Вторичная часть системы включает:
- модули AI, AI-DI/DQ, AQ, рег. № 80239-20;
- контроллеры частоты вращения Е16, рег. № 49141-12;
- аппаратура защиты и мониторинга состояния VM600, рег. № 62001-15;
- модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05, рег. № 82318-21;
- преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К, рег. № 22149-14;
- преобразователи измерительные серии PR, рег. № 70943-18;
- устройства коммутации.
Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания. Преобразований измерительной информации в устройствах коммутации не происходит.
Контроль за работой оборудования системы осуществляется с рабочей станции (РС),
Метрологически значимым для СИУ АСУ ТП является программное обеспечение (ПО) модулей AI, AI-DI/DQ, AQ, контроллеров частоты вращения Е16, модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 и ПО ПИП.
Встроенное микропрограммное ПО всех ПИП загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Прием и преобразование входных аналоговых сигналов в цифровую форму производится встроенным программным обеспечением (ВПО) модулей 6DL1134-6JH00-0EH1, 6DL1133-6EW00-0EH1, 6DL3100-8AC05, Braun E16A361, VM600.

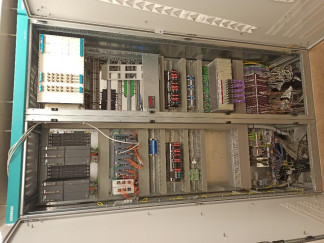

Для защиты приборных стоек СИУ АСУ ТП с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей стоек с оборудованием на ключ, а также закрытие помещений, где установлены приборные стойки СИУ АСУ ТП.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPPA-T3000 |
| Номер версии (идентификационный номер) ПО | Не ниже 8.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики системы
ПИП
ВИК
Диапазон измерений (ДИ)
1)
Измеряемая
величина
Характеристики погрешности^ ИК
Выходной
сигнал
Характеристики
погрешности^
Характеристики
погрешности^
Тип 2)
Состав
1
2
3
4
5
6
7
8
Thermo Sensor Xi-30002-0-0-0
от -60 до +80 °С
А = ±(0,15 + 0,002 • |t|) °С
А = ±(1,15 + 0,002 • |t|) °С
Dittmer 4.91.00.22 3.8(CKM-L6 TDT)
От 0 до +100 °С
Dittmer 4,68,01,15 (M-FK420)_
От 0 до +200 °С
Wika TR50-Q
от -50 до +250 °С
Wika TR10-B AICZ
От -50 до +250 °С
От -50 до +500 °С
Температура технологических жидкостей и газов составных частей оборудования
Wika TR10-C-ZZZZ
Pt100 3)
(а=0,00385 °С'1)
6DL1134-
6JH00-0EH1
Labom GA2500
От -50 до +400 °С
А = ±1,0 °С
T emperaturmesstechnik Geraberg WN500_
От 0 до +150 °С
А = ±(0,3 + 0,005 • |t|) °С
А = ±(1,3 + 0,005 • |t|) °С
T emperaturmesstechnik Geraberg WQ 0233
От 0 до +150 °С
Dittmer 2хШ00 4-L 5-68450-BB13 82A-05
От 0 до +300 °С
От 0 до +100 °С
Dittmer
Модель: 4.13.20.24 4.13.20.84
(acc. datasheet 1.13.1)
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Температура технологическ их жидкостей и газов, составных частей оборудования | От 0 до +150 °С | WN500 | Pt100 3) (a=0,00385 °С-1) | А = ±(0,3 + 0,005 • |t|) °С | 6DL1134- 6JH00-0EH1 | А = ±1,0 °С | А = ±(1,3 + 0,005 • |t|) °С |
| От -30 до +120 °С | WQ 0233 | ||||||
| От 0 до +100 °С | WQ 0232-PVDF | ||||||
| От 0 до +100 °С | Dittmer Exia D | А = ±(0,15 + 0,002 • |t|) °С | Преобразовател ь измерительный PR мод. 5335 + 6DL1134-6JH00-0EH1 | А = ±1,1 °С | А = ±(1,25 + 0,002 • |t|) °С | ||
| От 0 до +1100 °С | AL - KB 1,5 - 870 | Термопара типа «К» 3) | А = ±2,5 °С в поддиапазоне от 0 до +333 °С включ. А = ±0,00754 °С в поддиапазоне св. +333 до +1100 °С | KFD2-UT2-Ex2+ 6DL1133-6EW00-0EH1 | г + 5 0 § О ±( ,0 = 0, °С <1 + ^ | А = ±(0,0005 t + 0,006 D + 3,5) °С в поддиапазоне от 0 до +333 °С включ. А = ±(0,008 t + 0,006 D + 1) °С в поддиапазоне св. +333 до +1100 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Температура технологическ их жидкостей и газов, составных частей оборудования | от -40 до +600 °С | 2xTyp K | Термопара типа «К»4) | А = ±1,5 °С в поддиапазоне от -40 до +375 °С включ. А = ±0,00754 °С в поддиапазоне св. +375 до +600 °С | 6DL1134 -6JH00- 0EH1 | А = ±0,8 °С | А = ±2,3 °С в поддиапазоне от -40 до +375 °С включ. А = ±(0,0075 t +0,8) °С в поддиапазоне св. +375 до +600 °С |
| от 0 до +550 °С | Wika TC10-C | А = ±2,5 °С в поддиапазоне от -40 до +333 °С включ. А = ±0,00754 °С в поддиапазоне св. +333 до +550 °С | А = ±3,3 °С в поддиапазоне от -40 до +333 °С включ. А = ±(0,0075 t +0,8) °С в поддиапазоне св. +333 до +550 °С | ||||
| от 0 до +200 °С | Wika TC53 | А = ±1,5 °С | А = ±2,3 °С | ||||
| От 0 до +120 °С | MQ 0206-PVDF | А = ±2,5 °С | А = ±3,3 °С | ||||
| От 0 до +300 °С | 2х№Сг-№-5- 68450- BB1382A-03 | От 4 до 20 мА | А = ±2,5 °С | 6DL1133 -6EW00- 0EH1 | Y = ±0,5 % | С ° 4 ± = < |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Температура технологическ их жидкостей и газов, составных частей оборудования | От 0 до +600 °С | 2х№Сг^ 5-68450-BB1382A | От 4 до 20 мА | А = ±2,5 °С в поддиапазоне от 0 до +375 °С включ. Д=±(1+0,004Ч) °С в поддиапазоне св. +375 до +600 °С | 6DL1133- 6EW00-0EH1 | Y = ±0,5 % | А = ±4 °С в поддиапазоне от 0 до +375 °С включ. А=±(2,5+0,004Ч) °С в поддиапазоне св. +375 до +600 °С |
| От 0 до +300 °С | 2хNiCr-Ni-K5- 68450- BB1382A-04 | А = ±2,5 °С | С ° 4 ± = < | ||||
| От -40 до +80 °С | JUMO 90.7023 | А = ±0,6 °С | А = ±2,1 °С | ||||
| от -60 до +120 °С | Siemens 7MC7523- 0NA00-1CC1-Z | А = ±2,5 °С | С ° 4 ± = < | ||||
| Уровень технологическ их жидкостей | от 0 до 2 м | Profimess FD-01.2.0.1.1.2.04.2.1 | От 4 до 20 мА | Y = ±0,35 % | Y = ±0,85 % | ||
| От 5 до 600 мм | Wika KFG Level (1015) BMG- | Д = ±5,0 мм | BRAUN - E16 A365 (752P) | Y = ±0,1 % | Д = ±5,6 мм | ||
| От 0 до 800 мм | Wika KFG Level (1016) UTN- | Д = ±5,0 мм | 6DL1133- 6EW00-0EH1 | Y = ±0,5 % | Д = ±9,0 мм | ||
| От 90 до 320 мм | Wika KFG Level (1001) ALF | Д = ±5 ,0 мм | Д = ±6,2 мм |
| 1 | 2 | 3 | 44 | 5 | 6 7 | 8 | |
| Давление, разность давлений, разрежение технологически х жидкостей и газов | От 0 до 250 бар От 0 до 25 МПа | 7MF4333, 7MF4233, 7MF4033 | от 4 до 20 мА | Уосн= ±0,2 % Удоп= ± (0,1к + 0,2) % | 6DL1133-6EW00- 0EH1 | Y = ±0,5 % | Y = ± (0,1к + 0,9) % |
| AddFEM PoCo Plus 6DL3100-8AC05 | o4 2 ± = | Y = ± (0,1к + 0,52) % | |||||
| BRAUN - E16 A365 (752P) | Y = ±0,1 % | Y = ± (0,1к + 0,5) % | |||||
| от 0 до 25 бар | Profimess PU-01N.1.1.1.H | Уосн= ±1,0 % Удоп= ± 0,35 % на каждые 10 °С | 6DL1133-6EW00- 0EH1 | Y = ±0,5 % | Yc^ ±1,5 % Yдоп= ± 0,35 % на каждые 10 °С | ||
| от 0 до 250 бар | HDA 4744-A-250-000 + PP | Уосн= ±0,5 % Удоп= ± 0,15 % на каждые 10 °С | Ycсн= ±1,0 % Yдоп= ± 0,15 % на каждые 10 °С | ||||
| От 0 до 500 мбар | Siemens 7MF4433 | уосн= ±(0,005 к +0,05)% Удоп= ± (0,08к + 0,1) % | Y^^ ±(0,005 •к +0,55)% Yдcп= ± (0,08к + 0,1) % | ||||
| От 0 до 25 бар | Labom CA1100 | Уосн= ±0,2 % Удоп= ± 0,2 % на каждые 10 °С | AddFEM PoCo Plus 6DL3100-8AC05 | Y = ±0,12 % | Ycсн= ±0,32 % Yдоп= ± 0,2 % на каждые 10 °С | ||
| От 0 до-15 мбар | Endress+Hauser GmbH Cerabar S PMC71 | уосн= ±0,05 % Удоп= ± 0,1175 % на каждые 28 °С | 6DL1133-6EW00- 0EH1 | Y = ±0,5 % | Yосн= ±0,55 % Yдcп= ±0,1175 % на каждые 28 °С | ||
| От 0 до 250 бар | Siemens SITRANS P220 7MF1567-3DD00-1AA1 | Уосн= ±0,25 % Удоп= ± 0,063 % на каждые 10 °С | Yосн= ±0,75 % Yдcп= ± 0,063 % на каждые 10 °С | ||||
| Расход технологически х жидкостей и газов | От 0 до 250 м3/ч | Krohne Optiflux 4300R | 5 = ±1,1 % | А = ±(1,25 + 0,011 Х) м3/ч | |||
| От 28 до 280 л/мин | KEM HMP25-SC- W.PN40.E.V.-090 (VTC-K-K-N-P) | 5 = ±3 % | AddFEM PoCo Plus 6DL3100-8AC05 | Y = ±0,12 % | А = ±(0,31 + 0,03 Х) м3/ч | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Концентрация кислорода | От 0 до 10 % | Emerson Модель: X-STREAM XE | от 4 до 20 мА | Y = ±7,5 % | 6DL1133-6EW00- 0EH1 | Y = ±0,5 % | Y = ±8 % |
| Концентрация водорода | От 0 до 35 % | ||||||
| Удельная теплотворная способность газа | От 30 до 50 мДж/м3 | Не нормируется | Не нормируется | ||||
| Плотность газа | От 0,7 до 1,2 кг/м3 | Не нормируется | Не нормируется | ||||
| Виброперемещение технологических частей оборудования | От 2 до 8 мм | MS-System RE103/WW01 7 | 5 = ±3 % | А = ±(0,03 + 0,03 Х) мм | |||
| СКЗ виброперемещения технологических частей оборудования | от 0,3 до 4,3 мм | MEGGITT TQ 402 & (IQS 450) | Напряжение переменного тока | от -25 до +40 мкм | VM600 + 6DL1133-6EW00-0EH1 | А = ±(0,02 + 0,03 Х) мкм | От -(0,055 + 0,03 Х) до +(0,076 + 0,03 Х) мкм |
| От 0 до 500 мкм | MEGGITT TQ 412 & (IQS 450) | Напряжение переменного тока | |||||
| Частота вращения технологических частей оборудования | От 0,1 до 100 Гц | BRAUN A5S13 | от 0,1 до 100 Гц | 5 = ±0,1 % | AddFEM PoCo Plus 6DL3100-8AC05 | 5 = ±0,01 % | 5 = ±0,11 % |
| От 0 до 12000 Гц | BRAUN A5S | от 0 до 12000 Гц | Braun E16 | 5 = ±(0,005+ 1ЕМР) % | 5 = ±(0,105+1ЕМР) % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Виброскорость технологических частей оборудования | от 0,8 до 50 мм/с | 144-202-000-2x5 | От 5 до 5000 Гц | 5осн = ±13 % (для ДИ от 0,8 до 1,5 мм/с) 5осн = ±11 % (для ДИ от 1,5 до 50 мм/с) 5доп= ± 0,05 % на каждый 1 °С | VM600 + 6DL1133- 6EW00-0EH1 | А = ±(0,02 + 0,03 Х) мм/с | Аосн = ±(0,02 + 0,16-Х) мм/с (для ДИ от 0,8 до 1,5 мм/с) Аосн = ±(0,02 + 0,14 Х) мм/с (для ДИ от 1,5 до 50 мм/с) 5доп= ± 0,05 % на каждый 1 °С |
| От 0 до 20 мм/с | Meggit СА 202 & (IPC 704) | От 0,5 до 5000 Гц | 5 = ±19,5 % | А = ±(0,02 + 0,225 •Х) мм/с | |||
| CE680 | От 0,5 до 14000 Гц | 5 = ±6 % | А = ±(0,02 + 0,09 Х) мм/с | ||||
| Переменное давление газа | От 0,0005 до 250 мбар | Meggitt CP 532 | От 2 до 15000 Гц | Оо Оо до по сн == ±± 5 % 0 % | А = ±(0,02 + 0,03 Х) мбар | А = ±(0,02 + 0,18 Х) мбар | |
| Сила переменного электрического тока | От 0 до 10 кА | ТТ - GAR3 ИП - 7KG9661 | от 4 до 20 мА | 5 = ±0,7 % | 6DL1133- 6EW00-0EH1 | Y = ±0,5 % | А = ±(0,05 + 0,007 Х) кА |
| Напряжение переменного электрического тока | От 0 до 20 кВ | ТН - TJC 6-G ИП - 7KG9661 | 5 = ±0,4 % | А = ±(0,1 + 0,004 Х) кВ | |||
| От 0 до 500 В | ТН - TJC 6-G ИП - EMBSIN 221 UE | А = ±(2,5 + 0,002 Х) В | А = ±(5 + 0,002 Х) В | ||||
| Сила постоянного электрического тока5) | - | - | 5 = ±0,4 % | А = ±(1,5+ 0,004 Х) В |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Активная электрическая мощность | От -20 до 220 МВт | ТТ - GAR3 ТН - TJC 6-G ИП - 7KG9661 | от 4 до 20 мА | 5 = ±1,4 % | AddFEM PoCo Plus 6DL3100-8AC05 | Y = ±0,12 % | А = ±(0,29+ 0,014Х) МВт |
| Частота переменного электрического тока | От 45 до 55 Гц | ИП - 7KG9661 | А = ±0,01 Гц | 6DL1133-6EW00- 0EH1 | Y = ±0,5 % | А = ±0,06 Гц |
Примечания:
1) В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. В ИК уровня технологических жидкостей «ноль» носит условный характер и может быть установлен в любой точке в пределах диапазона измерений датчика. Диапазон показаний, отображаемых на верхнем уровне, для отдельно взятого ИК может быть смещен относительно диапазона измерений.
Используемые обозначения:
А - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации;
5 - предел допускаемой относительной погрешности в рабочих условиях эксплуатации;
Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерения);
Аосн - пределы допускаемой основной абсолютной погрешности;
5осн - предел допускаемой основной относительной погрешности;
Y^^ - пределы допускаемой основной приведенной погрешности (приведенной к диапазону измерения);
5доп - предел допускаемой дополнительной относительной погрешности от изменения температуры окружающей среды;
Yдоп - пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды (приведенной к диапазону измерения);
t - текущее значение измеряемой температуры, °С;
Х - текущее значение измеряемого параметра; к - коэффициент перенастройки диапазона;
ЕМР - единица младшего разряда._
Продолжение таблицы 2_
2) В качестве ПИП могут использоваться аналогичные ПИП утвержденного типа с метрологическими характеристиками не хуже указанных в столбце 5 таблицы.
3) В составе ИК температуры в качестве ПИП могут использоваться термопреобразователи сопротивления утвержденного типа с НСХ типа Pt100 (а=0,00385 °С-1) по ГОСТ 6651-2009 класса допуска не ниже указанного в таблице.
t - измеренное значение температуры, °С.
4) В составе ИК температуры в качестве ПИП могут использоваться термопары утвержденного типа с НСХ типа К по ГОСТ Р 8.585-2001 класса допуска не ниже указанного в таблице.
5) Канал измерения сигналов от измерительных преобразователей сигналов напряжения постоянного тока в диапазоне от 0 до 300 В. Отображение на АРМ в единицах измерения напряжения постоянного тока в диапазоне от 0 до 300 В._
| Наименование параметра | Значение |
| Напряжение питания переменного тока с частотой 50+2 Гц, В | от 187 до 242 |
| Рабочие условия ПИП и ИП, кроме ТС и ТП: | |
| Температура окружающей среды, °С | от -20 до +35 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Относительная влажность окружающего воздуха, % | до 80 без конденсации |
| Рабочие условия применения ВИК: | |
| Температура окружающей среды, °С | от +20 до +30 |
| Относительная влажность окружающего воздуха при температуре не более +25 °С, % | до 80 без конденсации |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист документа «Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02. Руководство по эксплуатации».
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Колич ество |
| Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02, заводской № 001 | СИУ АСУ ТП | 1 шт. |
| Руководство по эксплуатации | СТГТ -НКНХ-001 РЭ | 1 шт. |
| Формуляр | СТГТ -НКНХ-001 ФО | 1 шт. |
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к системе измерительно-управляющей в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
