| Номер в госреестре | 83842-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТТИ |
| Изготовитель | Общество с ограниченной ответственностью "Сарапульский электромеханический завод" (ООО "СЭМЗ"), г. Сарапул, Удмуртская Республика |
| Год регистрации | 2021 |
| Срок свидетельства | 24.11.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТТИ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы - встроенные, шинные, в пластмассовом корпусе, однофазные, одноступенчатые, для измерений или учета, с одной вторичной обмоткой, с одним коэффициентом трансформации. В качестве первичной обмотки выступает шина, пропущенная через проходное отверстие трансформатора. Выводы вторичной обмотки подключены к клеммам, закрепленным в верхней части корпуса трансформатора. Трансформаторы могут выпускаться в корпусах черного или серого цвета.
Трансформаторы выпускаются в модификациях ТТИ-А, ТТИ-30, ТТИ-40, ТТИ-60, ТТИ-85, ТТИ-100, ТТИ-125, отличающихся номинальным первичным током, классом точности, номинальной вторичной нагрузкой, размерами проходного отверстия, габаритными размерами и массой. Модификация ТТИ-А изготавливается со встроенной шиной.
Заводской номер наносится на маркировочную наклейку трансформатора любым технологическим способом в виде буквенно-цифрового кода.

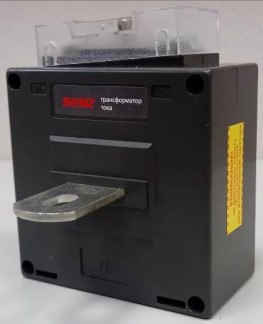

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
%
траисформатор
тока
J
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| ТТИ-А | ТТИ-30 | ТТИ-40 | ТТИ-60 | ТТИ-85 | ТТИ-100 | ТТИ-125 | |
| Номинальный первичный ток Лном, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000 | 100; 150; 200; 250; 300 | 300; 400; 500; 600 | 600; 750; 800; 1000 | 750; 800; 1000; 1200; 1500 | 1000; 1200; 1250; 1500; 1600 | 1500; 1600 |
| Номинальный вторичный ток /2ном, А | 5 | ||||||
| Номинальная вторичная нагрузка ^2ном с индуктивноактивным коэффициентом мощности со£ф2=0Д В А | 5; 10 | 5; 10 | 5; 10 | 10; 15 | 15 | 15 | 15 |
| Класс точности вторичной обмотки по ГОСТ 7746-2015: - для измерений - для учета | 0,5 0,5S | ||||||
| Номинальная частота переменного тока, Гц | 50 | ||||||
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений | 5 | ||||||
| Модификация | Габаритные размеры (ширинахвысотахглубина), мм, не более | Размеры поперечного сечения шины (длинаxширина), пропускаемой через проходное отверстие, мм, не более | Масса, кг, не более |
| ТТИ-А | 83x103x47 | - | 0,60 |
| ТТИ-30 | 83x103x47 | 30x10 | 0,60 |
| ТТИ-40 | 75x98x42 | 40x10 | 0,38 |
| ТТИ-60 | 101x127x45 | 60x20 | 0,60 |
| ТТИ-85 | 128x157x42 | 82x30 | 1,02 |
| ТТИ-100 | 144x154x42 | 100x10;80x30 | 1,16 |
| ТТИ-125 | 191x220x42 | 125x10; 125x57 | 2,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С | от -45 до +50 |
| Средняя наработка до отказа, ч | 320000 |
| Средний срок службы, лет | 25 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТТИ | - | 1 шт. |
| Держатели для крепления на монтажной | 4 шт. 1) | |
| поверхности | 2 шт. 2) | |
| Крепежная пластина 3) | - | 1 шт. |
| Винты для крепления шины 4) | - | 2 шт. |
| Пластиковые изоляторы на винты 4) | - | 2 шт. |
| Комплект для крепления к шине: 5) - болт | 2 шт. | |
| - гайка | - | 2 шт. |
| - шайба пружинная - шайба плоская | 2 шт. 2 шт. | |
| Паспорт | - | 1 экз. |
| Упаковочная коробка | - | 1 шт. |
| 1) Для всех модификаций, кроме ТТИ-А. 2) Только для модификации ТТИ-А. 3) Для всех модификаций, кроме ТТИ-А, ТТИ-60, ТТИ-100. 4) Для всех модификаций, кроме ТТИ-А. 5) Только для модификации ТТИ-А. | ||
приведены в разделе 8 «Методика (методы) измерений» паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 27.11.42-002-31374390-2021 «Трансформаторы тока ТТИ. Технические условия»
