| Номер в госреестре | 83843-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОМ-15-63 |
| Изготовитель | "Московский электрозавод им. В.В. Куйбышева", г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОМ-15-63 (далее по тексту - трансформаторы напряжения), изготовленные в период 1967 по 1975 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию.
Активная часть находится в баке, заполненном трансформаторным маслом. Баки и крышки трансформаторов сварены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле больших токов. Баки и крышки трансформаторов выполнены из листовой стали. Выводы первичной обмотки расположены на крышке бака. Выводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов расположены на боковой стенке бака. Трансформаторы напряжения выпущены в следующих модификациях:
- ЗНОМ-15-63 заводские №№ 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219;
- ЗНОМ-15-63У4 заводские №№ 31297, 31703, 31704, 35413, 35424, 37099.
Общий вид трансформаторов приведен на рисунке 1.
Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом тиснения на информационную табличку в месте, указанном на рисунке 1.

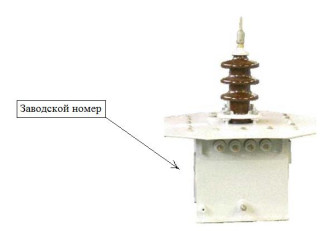

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ЗНОМ-15-63 | ЗНОМ-15-63У4 | ЗНОМ-15-63У4 |
| Заводской номер | 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219 | 31297, 31703, 31704, | 35413, 35424, 37099 |
| Номинальное напряжение первичной обмотки, В | 6000/V3 | 10000/V3 | |
| Номинальное напряжение вторичной обмотки, В | 100/V3 | ||
| Номинальная частота &ом, Гц | 50 | ||
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | ||
| Номинальная мощность основной вторичной обмотки, ВА | 50 | 75 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +45 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ЗНОМ-15-63 | 1 шт. |
| ЗНОМ-15-63У4 | 1 шт. | |
| Паспорт | ЗНОМ-15-63 | 1 экз. |
| ЗНОМ-15-63У4 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
