| Номер в госреестре | 83846-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-22 и котельных, входящих в состав филиала |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-22) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-22 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-22 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-22 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-22 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-22, РТС «Жулебино», РТС «Некрасовка», РТС «Перово». Перечень узлов учета (УУ) приведен в таблице 1.
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-22. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

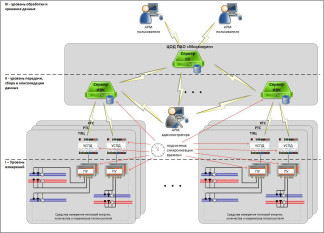

Структурная схема АСКУТЭ ТЭЦ-22 приведена на рисунке 1.
| Наименование | |||
| № | ТЭЦ-22 | № | ТЭЦ-22 |
| 1 | Магистраль М-1 «Кузьминки» | 12 | Подпиток т/с БЛ-9 (через деаэратор) |
| 2 | Магистраль М-12 «Вешняки» | 13 | Подпиток т/с БЛ-9 (помимо деаэратора) |
| 3 | Магистраль М-7 «Выхино» | 14 | Возврат конденсата с МНПЗ |
| 4 | Магистраль М-14 «Люблино» | 15 | Холодная вода |
| 5 | Магистраль М-5 «Орехово-Борисово» | 16 | Аварийный подпиток т\с от ТГ -10 |
| 6 | Пар на МНПЗ (нитка А) | 17 | Аварийный подпиток т\с от ТГ-6 |
| 7 | Пар на МНПЗ (нитка Б) | 18 | Аварийный подпиток т\с от ТГ-3 |
| 8 | Пар на МНПЗ (Линия-3) | 19 | Наружный воздух |
| 9 | Пар на МНПЗ 40ата | 20 | Врезка в Магистраль №5 |
| 10 | Подпиток теплосети Л-1 | 21 | Врезка в Магистраль №7 |
| 11 | Подпиток теплосети Л-2 | - | - |
Продолжение таблицы 1
| Наименование | |||||
| № | РТС «Жулебино» | № | РТС «Некрасовка» | № | РТС «Перово» |
| 22 | Вывод 1-я очередь | 28 | Вывод 1 | 34 | Вывод |
| 23 | Вывод 2-я очередь | 29 | Вывод 2 | 35 | Подпитка 1-очереди |
| 24 | Подпитка 1-очереди | 30 | Подпитка 1 | 36 | Подпитка 2-очереди |
| 25 | Подпитка 2-очереди | 31 | Подпитка 2 | 37 | Холодная вода 1 |
| 26 | Холодная вода 1 | 32 | Холодная вода 1 | 38 | Холодная вода 2 |
| 27 | Холодная вода 2 | 33 | Холодная вода 2 | 39 | Наружный воздух |
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1 | 2 | 3 | 4 |
| 1 - 5, 22, 23, 28, 29, 34 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 6, 7, 8, 9 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - диафрагма камерная стандартная ДКС ГОСТ 8.586-2005 - преобразователь дифференциального давления АИР-20/М2-Н/ДД - преобразователь абсолютного давления АИР-20/М2-Н/ДА - термометр сопротивления из платины технический ТПТ-13 | 72830-18 53503-13 63044-16 63044-16 46155-10 | 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. 1 шт. |
| 1 | 2 | 3 | 4 |
| 10 - 14, 24, 25, 30, 31, 35, 36 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - датчик давления ЭМИС-БАР 103Н - термометр сопротивления из платины технический ТПТ-13 | 72830-18 53503-13 67374-17 72888-18 46155-10 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 15 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - датчик давления ЭМИС-БАР 103Н - термометр сопротивления из платины технический ТПТ-13 | 48574-11 53503-13 72888-18 46155-10 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 16, 18 | - счетчик-расходомер электромагнитный РМ5-Т - датчик давления ИД-И-АЦ-К1 - термометр сопротивления из платины технический ТПТ-13 | 20699-11 26818-15 46155-10 | 1 шт. 1 шт. 1 шт. |
| 17 | - счетчик-расходомер электромагнитный РМ5-Т - датчик давления МТ100Р - термометр сопротивления из платины технический ТПТ-13 | 20699-11 13094-01 46155-10 | 1 шт. 1 шт. 1 шт. |
| 19 | - вычислитель УВП-280 - преобразователь температуры термоэлектрический ТМТ - датчик давления Сапфир-22МТ | 18379-04 15422-96 15040-95 | 1 шт. 1 шт. 1 шт. |
| 20, 21 | - вычислитель УВП-280 - счетчик воды ультразвуковой Ирвикон СВ-200 П2 - преобразователи давления АИР-10Н-ДИ - комплект термометров сопротивления КТПТР-01 | 53505-13 23451-13 31654-14 46156-10 | 1 шт. 2 шт. 2 шт. 2 шт. |
| 264, 274, 324, 334, 374, 384 | - термометр сопротивления из платины технический ТПТ-13 | 46155-10 | 1 шт. |
| 39 | - вычислитель УВП-280 - термопреобразователь сопротивления ТСМ 9418 | 53503-13 15196-06 | 1 шт. 1 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первой пары комплектов установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второй пары комплектов вынесены к границе балансовой принадлежности; 3 Исполнение ТПТ-1-3; 4 Данные УУ для подключения термометров сопротивления из платины технических ТПТ-1 используют УВП-280 из состава другого УУ, соответственно: УУ 26 подключается через УВП-280 из состава УУ 24; УУ 27 подключается через УВП-280 из состава УУ 25; УУ 32 подключается через УВП-280 из состава УУ 30; УУ 33 подключается через УВП-280 из состава УУ 31; УУ 37 подключается через УВП-280 из состава УУ 35; УУ 38 подключается через УВП-280 из состава УУ 36. | |||
АСКУТЭ ТЭЦ-22 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-22, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-22 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-22, приведенные в таблицах 5 - 9. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-22 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-22 позволяет по цифровым интерфейсам опрашивать теплосчетчики, установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-22 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-22, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-22 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-22 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-22 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-22, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-22 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-22;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-22 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-22;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-22;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-22;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-22.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-22 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-22 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-22;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-22 |
| Номер версии (идентификационный номер) ПО | 0.1.706 |
| Цифровой идентификатор ПО (контрольная сумма) | f8408ebc184c12acf55e78be9c3c7bd8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части ТЭЦ-22
| Наименование характеристики | Значения, обеспечиваемые применяемыми СИ | Основные режимы ТЭЦ-22 |
| 1 | 2 | 3 |
| 1. Магистраль М-1 «Кузьминки» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 200 до 18000 от 200 до 18000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±2,49 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±2,61 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,61 до ±4,09 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 2. Магистраль М-12 «Вешняки» (DN1400) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 194,14 до 58796,08 от 194,14 до 58796,08 | от 500 до 18000 от 500 до 18000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,56 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,68 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,61 до ±3,16 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Магистраль М-7 «Выхино» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 200 до 18000 от 200 до 18000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,47 до ±2,49 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,59 до±2,61 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| 1 | 2 | 3 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,60 до ±4,09 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Магистраль М-14 «Люблино» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 200 до 18000 от 200 до 18000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,47 до ±2,49 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,59 до ±2,61 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,60 до ±4,09 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 5. Магистраль М-5 «Орехово-Борисово» (DN1000) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 150 до 12000 от 150 до 12000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,47 до±2,34 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,59до±2,46 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,60 до ±3,94 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Пар на МНПЗ (нитка А) (DN400) | ||
| Диапазон измерений массового расхода, т/ч | от 10,5 до 218,2 | от 27,9 до 206,7 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±2,00 до ±3,00 | от ±2,00 до ±3,00 |
| Диапазон измерений температуры, °С | от -100 до +450 | от +250 до +295 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±2,40 | от ±1,60 до ±1,78 |
| Пределы допускаемой относительной погрешности измерения количества тепловой энергии, % | от ±2,11 до ±3,11 | от ±2,11 до ±3,11 |
| Диапазон измерений абсолютного давления, МПа | от 0,1 до 1,6 | от 0,1 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,26 до ±0,52 | от ±0,26 до ±0,52 |
| 1 | 2 | 3 |
| 7. Пар на МНПЗ (нитка Б) (DN400) | ||
| Диапазон измерений массового расхода, т/ч | от 10,4 до 215,9 | от 23,3 до 206,7 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±2,00 до ±3,00 | от ±2,00 до ±3,00 |
| Диапазон измерений температуры, °С | от -100 до +450 | от +250 до +295 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±2,40 | от ±1,60 до ±1,78 |
| Пределы допускаемой относительной погрешности измерения количества тепловой энергии, % | от ±2,11 до ±3,11 | от ±2,11 до ±3,11 |
| Диапазон измерений абсолютного давления, МПа | от 0,1 до 1,6 | от 0,1 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,26 до ±0,52 | от ±0,26 до ±0,52 |
| 8. Пар на МНПЗ (Линия-3) (DN400) | ||
| Диапазон измерений массового расхода, т/ч | от 9,8 до 208,2 | от 10,2 до 183,5 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±1,90 до ±3,00 | от ±1,90 до ±3,00 |
| Диапазон измерений температуры, °С | от -100 до +450 | от +250 до +290 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±2,40 | от ±1,60 до ±1,76 |
| Пределы допускаемой относительной погрешности измерения количества тепловой энергии, % | от ±2,01 до ±3,11 | от ±2,01 до ±3,11 |
| Диапазон измерений абсолютного давления, МПа | от 0,1 до 1,6 | от 0,1 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,26 до ±0,52 | от ±0,26 до ±0,52 |
| 9. Пар на МНПЗ 40 ата (DN150) | ||
| Диапазон измерений массового расхода, т/ч | от 1,37 до 32,69 | от 1,53 до 28,80 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±1,80 до ±3,00 | от ±1,80 до ±3,00 |
| Диапазон измерений температуры, °С | от -100 до +450 | от +360 до +450 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±2,40 | от ±2,04 до ±2,40 |
| Пределы допускаемой относительной погрешности измерения количества тепловой энергии, % | от ±1,91 до ±3,11 | от ±1,91 до ±3,11 |
| Диапазон измерений абсолютного давления, МПа | от 0,1 до 6,0 | от 3,5 до 6,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,26 до ±0,52 | от ±0,26 до ±0,52 |
| 10. Подпиток теплосети Л-1 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2 до 500 | от 2 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | - | от ±1,20 до ±4,39 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | - | от ±1,40 до ±4,23 |
| 11. Подпиток теплосети Л-2 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,0 до 500 | от 50 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | - | от ±1,20 до ±4,39 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | - | от ±1,40 до ±4,23 |
| 12. Подпиток т/с БЛ-9 (через деаэратор) (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 3,2 до 800 | от 3,2 до 800 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | - | от ±1,20 до ±4,39 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | - | от ±1,40 до ±4,23 |
| 13. Подпиток т/с БЛ-9 (помимо деаэратора) (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 3,2 до 800 | от 3,2 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | - | от ±1,20 до ±4,39 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | - | от ±1,40 до ±4,23 |
| 14. Возврат конденсата с МНПЗ (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 3,2 до 800 | от 5 до350 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| 15. Холодная вода | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,90 | от ±0,40 до ±0,60 |
| 1 | 2 | 3 |
| 16. Аварийный подпиток т\с от ТГ-10 (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,00 | от ±0,5 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,62 до ±2,12 | от ±0,62 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,5 до ±3,3 | от ±1,5 до ±3,3 |
| Диапазон измерений температуры, °С | от -196 до +500 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±3,85 | от ±0,35 до ±0,63 |
| 17. Аварийный подпиток т\с от ТГ-6 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,62 до ±2,12 | от ±0,62 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±2,0 до ±4,0 | от ±2,0 до ±4,0 |
| Диапазон измерений температуры, °С | от -196 до +500 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±3,85 | от ±0,35 до ±0,63 |
| 18. Аварийный подпиток т\с от ТГ-3 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 10 до 2500 | от 10 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,62 до ±2,12 | от ±0,62 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,5 до ±3,3 | от ±1,5 до ±3,3 |
| Диапазон измерений температуры, °С | от -196 до +500 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С, | от ±0,35 до ±3,85 | от ±0,35 до ±0,63 |
| 19. Наружный воздух | ||
| Диапазон измерений температуры наружного воздуха, °С | от -50 до +100 | от -45 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С, | от ±0,4 до ±0,9 | от ±0,4 до ±0,63 |
| Диапазон измерений абсолютного давления, кПа | от 0 до 160 | от 0 до 160 |
| Пределы допускаемой относительной погрешности измерений давления, % | до ±0,504 | до ±0,504 |
| 1 | 2 | 3 |
| 20. Врезка в Магистраль №5 (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 40 до 16000 от 40 до 16000 | от 64 до 16000 от 64 до 16000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от±1,01 до ±5,0 | от±1,01 до ±3,5 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±1,13 до ±5,12 | от ±1,13 до ±3,62 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от +3 до +180 | от +20 до +86 |
| Пределы допускаемой относительной погрешности измерений разности температур, % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(2+4 • Atmir/At+0,01 •Gmax/G, но не более ±6,5 | от±2,15 до±5,1 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 2,5 от 0 до 2,5 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,26 до ±0,55 от ±0,26 до ±0,55 | от ±0,26 до ±0,55 от ±0,26 до ±0,55 |
| 21. Врезка в Магистраль №7 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий (DN1000) - обратный (DN1200) | от 100 до 25000 от 160 до 40000 | от 160 до 25000 от 256 до 40000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от±1,0 до ±5,0 | от±1,0 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±1,12 до ±5,12 | от±1,12 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений разности температур, % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(2+4 • Atmir/At+0,01 •Gmax/G, но не более ±6,5 | от±2,15 до ±4,16 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 2,5 от 0 до 2,5 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,26 до ±0,55 от ±0,26 до ±0,55 | от ±0,26 до ±0,55 от ±0,26 до ±0,55 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. ТЭЦ-22 Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2 | ||
Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Жулебино»
| Наименование характеристики | Значения, обеспечиваемые применяемыми СИ | Основные режимы РТС «Жулебино» |
| 1 | 2 | 3 |
| 22. Вывод 1-я очередь (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 200 до 5000 от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| 1 | 2 | 3 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,62 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 23. Вывод 2-я очередь (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 200 до 5000 от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,62 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 24. Подпитка 1-очереди (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,8 до 200 | от 5,0 до 180 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±3,90 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,98 до ±2,68 | |
| 25. Подпитка 2-очереди (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,8 до 200 | от 5,0 до 180 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±3,90 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,98 до ±2,68 | |
| 26. Холодная вода 1 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 27. Холодная вода 2 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 |
| СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом
40166302.289939190.012.МВИ.22.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Жулебино». Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2
Таблица 7 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка»
| Наименование характеристики | Значения, обеспечиваемые применяемыми СИ | Основные режимы РТС «Некрасовка» |
| 1 | 2 | 3 |
| 28. Вывод 1 (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 3500 от 200 до 3500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,61 до ±2,56 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 29. Вывод 2 (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 3500 от 200 до 3500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef+ Et+ Ec, но не более ±6,5 | от ±1,61 до ±2,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 30. Подпитка 1 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 250 | от 1 до 250 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±3,90 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,92 до ±2,54 | |
| 31. Подпитка 2 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 250 | от 1 до 250 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±3,90 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,92 до ±2,54 | |
| 32. Холодная вода-1 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 33. Холодная вода-2 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 |
| СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом
40166302.289939190.012.МВИ.22.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Некрасовка». Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2
Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Перово»
| Наименование характеристики | Значения, обеспечиваемые применяемыми СИ | Основные режимы РТС «Перово» |
| 1 | 2 | 3 |
| 34. Вывод (DN1000) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 200 до 7500 от 200 до 7500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,62 до ±3,47 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 35. Подпитка 1-очереди (DN20) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | от 0,64 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,00 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,17 до ±3,80 | |
| 36. Подпитка 2-очереди (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | т 0,64 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,00 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,17 до ±3,80 | |
| 37. Холодная вода -1 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 | |
| 38. Холодная вода -2 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 39. Наружный воздух | ||
| Диапазон измерений температуры наружного воздуха, °С | от -50 до +150 | от -45 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,25 | от ±0,40 до ±0,73 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Перово». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2 | ||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-22, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3, 5 |
Таблица 10 - Комплектность
| Наименование | Обозначение | Количество |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала1 | АСКУТЭ ТЭЦ-22 | 1 шт. |
| Формуляр АСКУТЭ ТЭЦ-22 в части ТЭЦ-22 | 40166302.289939190.012.ФО. 22.01 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка» | 40166302.289939190.012.ФО.22.02 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Перово» | 40166302.289939190.012.ФО.22.03 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Жулебино» | 40166302.289939190.012.ФО.22.04 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части ТЭЦ-22 | 40166302.289939190.012.РЭК.22.01 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка» | 40166302.289939190.012.РЭК.22.02 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части РТС «Перово» | 40166302.289939190.012.РЭК.22.03 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части РТС «Жулебино» | 40166302.289939190.012.РЭК.22.04 РЭ | 1 экз. |
| Методика поверки | 40166302.289939190.012.МПИ.22 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-22 в части ТЭЦ-222 | 40166302.289939190.012.МВИ. 22.01 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка» 2 | 40166302.289939190.012.МВИ. 22.02 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Перово» 2 | 40166302.289939190.012.МВИ. 22.03 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Жулебино» 2 | 40166302.289939190.012.МВИ. 22.04 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-22 | - | 1 компл. |
| 1 заводской № 022; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений» | ||
приведены в документах:
- 40166302.289939190.012.МВИ.22.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. ТЭЦ-22. Методика измерений»;
- 40166302.289939190.012.МВИ.22.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Некрасовка». Методика измерений»;
- 40166302.289939190.012.МВИ.22.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. РТС «Перово». Методика измерений»;
- 40166302.289939190.012.МВИ.22.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. РТС «Жулебино». Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
