| Номер в госреестре | 83847-21 |
| Наименование СИ | Системы измерительные балансировочные |
| Обозначение типа СИ | "R-BAL SI-1" |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Компания РОБАЛС" (ООО "ПК РОБАЛС"), г. Армавир, Краснодарский край |
| Год регистрации | 2021 |
| Срок свидетельства | 24.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные балансировочные «R-BAL SI-1» (далее - системы) предназначены для измерения размаха виброускорения, виброскорости, виброперемещения и частоты вращения ротора и последующего расчета дисбаланса и корректирующей массы, а также измерения скорости вращения балансируемого ротора.
Принцип действия системы измерительной балансировочной «R-BAL SI-1» основан на измерении электрических сигналов (переменного напряжения и частоты), поступающих от первичных преобразователей виброускорения (акселерометров) и лазерного отметчика числа оборотов, в комплект поставки не входят.
Система представляет собой виброизмерительное устройство, состоящее из двух каналов измерений характеристик вибрации (виброускорение, виброскорость, виброперемещение), предназначенных для работы с акселерометрами с выходом по напряжению переменного тока, и одного канала измерений частоты вращения, предназначенного для работы с лазерным отметчиком оборотов.
Заводской номер системы маркируется на задней панели системы в виде наклейки.
Данная система может встраиваться в напольные и настольные варианты стоек.
Опломбирование систем не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

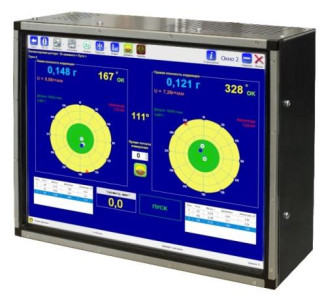

Общий вид систем измерительных балансировочных «R-BAL SI-1», маркировочная табличка, знак утверждения типа и место нанесения заводского номера представлены на рисунках 1 и 2.
Программное обеспечение (далее - ПО) системы обеспечивает функционирование всех составляющих системы, выполняет управление процессом получения данных от датчиков по аналоговым каналам связи, обработку и последующее математическое преобразование измеряемых данных.
Модули ПО позволяют анализировать полученные данные, сохранять их в базе данных и осуществлять резервное копирование. Кроме того, ПО осуществляет функционирование алгоритмов защит в системе с выдачей аварийных и предупредительных сообщений.
ПО обеспечивает удобный человеко-машинный интерфейс с целью визуализации измеренных и обработанных данных, а также состояния подключенных датчиков.
ПО представляет собой программное обеспечение, поставляемое совместно с системой измерительной балансировочной «R-Bal SI-1».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | R-BAL |
| Номер версии (идентификационный номер) ПО | не ниже 3.9.5.1 |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление системой и процессом измерений. Также реализованы функции авторизации пользователей, парольная защита изменения параметров системы.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования базы данных и конфигурационных файлов, необходимых для функционирования измерительной системы.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
«R-BAL SI-1»
Таблица 2 - Метрологические характеристики системы измерительной балансировочной
| Наименование характеристики | Значения |
| Каналы измерений параметров вибрации | |
| Диапазон входного напряжения переменного тока (амплитудное значение), мВ | от 0,5 до 2500 |
| Диапазон рабочих частот, Гц | от 3 до 300 |
| Диапазон измерений размаха виброускорения при коэффициенте преобразования вибропреобразователя К = 102 мВ/(м-с-2) на базовой частоте 30 Гц, м/с2 | от 0,01 до 49 |
| Диапазон измерений размаха виброскорости при коэффициенте преобразования вибропреобразователя К = 102 мВ/(мс-2) на базовой частоте 30 Гц, мм/с | от 0,05 до 260 |
| Диапазон измерений размаха виброперемещения при коэффициенте преобразования вибропреобразователя К = 102 мВ/(мс-2) на базовой частоте 30 Гц, мкм | от 0,28 до 1380 |
| Пределы допускаемой относительной погрешности измерений размаха виброускорения, виброскорости и виброперемещения на базовой частоте 30 Гц, % | ±6 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 30 Гц, % | ±3 |
| Канал измерений частоты вращения | |
| Диапазон измерений частоты вращения, об/мин | от 80 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+0,0025-N), где N-частота вращения |
Таблица 3 -Технические характеристики системы измерительной балансировочной
«R-BAL SI-1»
| Наименование характеристики | Значения |
| Рабочие условия эксплуатации: температура окружающей среды, °С | от +10 до +35 |
| Параметры электрического питания: - напряжение питания переменного тока (50 Гц), В | 220 |
| Габаритные размеры (ширина х высота х длина), мм, не более | 370x310x131 |
| Масса настольного варианта исполнения, кг, не более | 10 |
наносится на корпус задней панели методом наклейки, а также на титульный лист руководства по эксплуатации методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная балансировочная | «R-BAL SI-1» | 1 шт. |
| Руководство по эксплуатации | 26.51.66-001-0КП0-2021 РЭ | 1 шт. |
приведены в разделы 4-5 руководства по эксплуатации 26.51.66-001-ОКПО-2021 РЭ «Система измерительная балансировочная «R-BAL SI-1»».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ 26.51.66-001-ОКПО-2021 «Система измерительная балансировочная «R-BAL SI-1». Технические условия»
| Зарегистрировано поверок | 64 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
