| Номер в госреестре | 83848-21 |
| Наименование СИ | Трансформатор напряжения емкостный |
| Обозначение типа СИ | TEMP 550 |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения емкостный TEMP 550 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформатора напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.
Трансформатор напряжения состоит из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
К данному типу относится трансформатор напряжения емкостный TEMP 550, зав. № 5139114-001.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

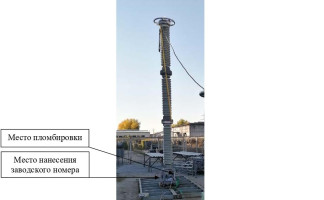

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 500/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В -1a-1n | 100/V3 |
| -2a-2n | 100 |
| -3a-3n | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 1983 -1a-1n | 0,2 |
| -2a-2n | 3Р |
| -3a-3n | 0,2 |
| Номинальная мощность вторичной обмотки, ВА -1a-1n | 10 |
| -2a-2n | 50 |
| -3a-3n | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформатор напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | TEMP 550 | 1 шт. |
| Паспорт | TEMP 550 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
