| Номер в госреестре | 83850-21 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | ЭС-1000(СИ) |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 02.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети ЭС-1000(СИ) (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется в ручном режиме.
Принцип работы эквивалентов сети (V-образный эквивалент сети) заключается в обеспечении установленного значения полного сопротивления на зажимах испытуемого технического средства на частотах от 9 кГц до 1000 МГц, изоляцию измерительной аппаратуры от высокочастотных сигналов в сети питания, подачи напряжения кондуктивных импульсных радиопомех (ИРП) на вход измерительного приемника (анализатора спектра, селективного вольтметра)

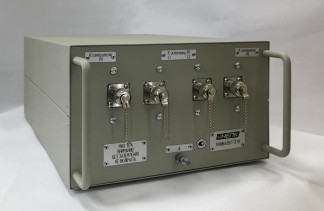

Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится снизу в правой части задней панели корпуса эквивалента сети в виде наклейки в формате «Зав. № ХХХХХХ».
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, кГц | от 9,0 до 1,0-106 |
| Коэффициент калибровки, не более, дБ: | |
| в диапазоне частот от 9 до 200 кГц включ. | 7 |
| в диапазоне частот св. 200 кГц до 108 МГц включ. | 4 |
| в диапазоне частот св. 108 до 400 МГц включ. | 6 |
| в диапазоне частот св. 400 до 1000 МГц | 15 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ | ±2,0 |
| Значения аргумента и модуля полного входного | таблица 2 |
| сопротивления |
| Частота, | Модуль | Пределы допускаемых | Аргумент | Пределы допускаемых |
| МГц | полного | значений модуля | полного | значений аргумента |
| входного | входного полного | входного | входного полного | |
| сопротивления, Ом | сопротивления, Ом, (±20%) | сопротивления, град | сопротивления, град., (±11,5°) | |
| 0,009 | 5,22 | от 4,176 до 6,264 | 26,55 | от 15,05 до 38,05 |
| 0,015 | 6,22 | от 4,976 до 7,464 | 38,41 | от 26,91 до 49,91 |
| 0,020 | 7,25 | от 5,800 до 8,700 | 44,97 | от 33,47 до 56,47 |
| 0,050 | 14,41 | от 11,528 до 17,292 | 56,40 | от 44,9 до 67,9 |
| 0,100 | 25,11 | от 20,088 до 30,132 | 51,22 | от 39,72 до 62,72 |
| 0,200 | 39,12 | от 31,296 до 46,944 | 38,51 | от 27,01 до 50,01 |
| 0,500 | 47,67 | от 38,136 до 57,204 | 17,66 | от 6,16 до 29,16 |
| 1,000 | 49,38 | от 39,504 до 59,256 | 9,04 | от - 2,46 до 20,54 |
| 2,000 | 49,84 | от 39,872 до 59,808 | 4,55 | от - 6,95 до 16,05 |
| 5,000 | 49,98 | от 39,984 до 59,976 | 1,82 | от - 9,68 до 13,32 |
| 10,00 | 49,99 | от 39,992 до 59,988 | 0,91 | от - 10,59 до 12,41 |
| 20,00 | 50,00 | от 40 до 60 | 0,46 | от - 11,04 до 11,96 |
| 30,00 | 50,00 | от 40 до 60 | 0,30 | от - 11,2 до 11,8 |
| 50,00 | 50,00 | от 40 до 60 | 1,82 | от - 9,68 до 13,32 |
| 100,0 | 50,00 | от 40 до 60 | 0,91 | от - 10,59 до 12,41 |
| 108,0 | 50,00 | от 40 до 60 | 0,84 | от - 10,66 до 12,34 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 413 х 157 х 250 |
| Тип соединителя: «источник радиопомех» «к измерителю радиопомех» | 7/3,04 7/3,04 |
| Масса, кг, не более | 11,5 |
| Параметры электропитания: напряжение переменного тока, В частота, Гц максимальный рабочий ток, А | 220 + 22 50 10 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от +15 до +25 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Эквивалент сети ЭС-1000(СИ) в составе: | ЛИБЮ.434834.011 | 1 |
| Основной блок | ЛИБЮ.434834.015 | 1 |
| Адаптер сетевой | ЛИБЮ.434625.001 | 1 |
| Кабель сетевой | ЛИБЮ.685612.071 | 1 |
| Эксплуатационная упаковка | ЛИБЮ.305631.017 | 1 |
| Руководство по эксплуатации | ЛИБЮ.434834.011РЭ | 1 |
| Формуляр | ЛИБЮ.434834.011ФО | 1 |
приведены в разделе 2.2 «Порядок проведения измерений» документа ЛИБЮ.434834.011РЭ «Эквивалент сети ЭС-1000(СИ)». Руководство по эксплуатации.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110'2 до 2109 Гц
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
