| Номер в госреестре | 83852-21 |
| Наименование СИ | Наборы принадлежностей к плоскопараллельным концевым мерам длины |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 02.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы принадлежностей к плоскопараллельным концевым мерам длины (далее по тексту - принадлежности) предназначены для закрепления в блоки плоскопараллельных концевых мер длины (далее - концевые меры длины), установки на размер и для измерений наружных и внутренних размеров.
Принцип действия принадлежностей основан на измерении наружных и внутренних размеров при использовании блоков концевых мер длины путем их крепления между боковиками или при установке на размер.
В наборы входят принадлежности, указанные в таблице 1.
Конструкция державок обеспечивает равномерность зажатия собираемого блока. В державках для набора концевых мер с верхним пределом диапазона измерений 160 и 320 мм предусмотрена возможность быстрой подачи зажимного винта.
Боковики и вкладыш основания изготавливаются из инструментальной легированной или шарикоподшипниковой стали, основание - из чугуна, остальные детали - из стали.
Нерабочие поверхности державок и основания имеют антикоррозионное защитное покрытие.
Принадлежности комплектуются в наборы: измерительный полный (ПК-1), измерительный малый (ПК-2), разметочный (ПК-3) отличающиеся между собой наименованием и количеством принадлежностей в них.
Логотип наносится на паспорт принадлежностей типографским методом и
на футляр принадлежностей и на нерабочие поверхности принадлежностей краской или лазерной маркировкой.

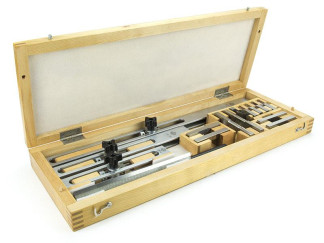

Общий вид принадлежностей указан на рисунках 1 - 3.
Заводской номер в виде буквенно-числового или числового обозначения наносится на футляр принадлежностей или прикрепленную к нему табличку или этикетку методом травления или лазерной маркировкой.
Пломбирование принадлежностей от несанкционированного доступа не предусмотрено.
Г
»
отсутствует.
Таблица 1 - Наименование принадлежностей, чертеж, область применения и размеры
Область применения и размеры, мм
Наименование
принадлежностей
Чертеж
Для крепления концевых мер длины и блоков из них по IT6 и грубее при проверке и разметке размеров:
Державка № 1
От 0 до 80 От 60 до 160 От 160 до 320
Область применения и _размеры, мм_
Для крепления концевых мер длины и блоков из них по IT5 и грубее при проверке и разметке размеров:
Наименование
принадлежностей
Чертеж
Державка № 2
От 0 до 80 От 60 до 160 От 160 до 320
Для установки блоков при разметке
Основание с вкладышем
Плоскопараллельные
боковики
Для проверки наружных и внутренних размеров h = 10; 20
Радиусные боковики
h=R=10; 15 L = 75; 100
l = 25; 30 H=h+0,5
Область применения и _размеры, мм_
Чертеж
Наименование
принадлежностей
Центровой боковик
Чертильный боковик
Трехгранная линейка ЛТ-1-200 ГОСТ 802692 (рег. № 76659-19)
Таблица 2 - Требования к рабочим и измерительным поверхностям боковиков
| Наименование боковиков | Допуск, мм | Притираемость поверхностей, соприкасающихся с концевыми мерами, к плоским стеклянным пластинам | ||
| Плоскопарал- лельности измерительных поверхностей | Плоскостност и рабочих поверхностей | Параллельности образующей измерительной поверхности и поверхности соприкасающейся с концевыми мерами длины | ||
| Плоскопаралле льные | 0,00050 | - | - | Без интерференционн ых полос допустимостью оттенков в виде светлых пятен, наблюдаемых в белом свете |
| Центровые и чертильные | - | 0,00030 | - | |
| Радиусные h = 15 мм h = 10 мм | - | 0,00030 0,00015 | 0,0010 0,0005 | |
| Радиусные h = 2 мм h = 5 мм | - | 0,00015 | 0,0005 | Без интерференционн ых полос и оттенков |
| Наименование поверхности | Параметр шероховатости по ГОСТ 2789-73 | Значение шероховатости, мкм, не более | Базовая длина, мм |
| Поверхности боковиков и вкладыша основания, соприкасающиеся с измерительными поверхностями концевых мер или с поверхностями измеряемых изделий | Rz | 0,10 | 0,08 |
| Остальные поверхности боковиков и вкладыша основания | Ra | 0,63 | 0,80 |
| Опорная поверхность основания | Ra | 0,32 | 0,25 |
| Поверхности державок, соприкасающиеся с нерабочими поверхностями концевых мер и боковиков | Ra | 0,63 | 0,80 |
| Поверхности фасок, подрезки и торца со стороны подрезки боковиков | Ra | 2,50 | 0,80 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Расстояние от рабочей поверхности вкладыша основания до опорной поверхности основания, мм | 30,000±0,005 |
| Допуск параллельности рабочих поверхностей вкладыша и опорной поверхности основания, мм | 0,001 |
| Допуск плоскостности опорной поверхности основания, мм | 0,002 |
| Отклонение суммарного рабочего размера парных радиусных и плоскопараллельных боковиков, мм, не более | ±0,001 |
| Смещение вершины конуса центрового боковика относительно плоскости, соприкасающейся с плоскопараллельными концевыми мерами, мм, не более | 0,010 |
| Притупление острия центровых и чертильных боковиков, мм, не более | 0,050 |
Таблица 5 - Условия эксплуатации и полный средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | От +18 до +22 |
| - относительная влажность, % | 60±20 |
| Полный средний срок службы, лет, не менее: | |
| - принадлежностей (кроме боковиков) | 4 |
| - боковиков | 2 |
| Наборы | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| ПК-1 | 500х180х50 | 3,5 |
| ПК-2 | 290x100x50 | 1,2 |
| ПК-3 | 140х120х50 | 1,5 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Число принадлежностей в наборах, шт, | ||
| принадлежностей | с державками номеров | |||
| 1 или 2 | - | |||
| Измерительных полных (ПК-1) | Измерительных малых (ПК-2) | Разметочных (ПК-3) | ||
| Державка для проверки | - | |||
| и разметки от 0 до 80 мм | 1 | 1 | ||
| от 60 до 160 мм | - | 1 | 1 | - |
| от 160 до 320 мм | - | 1 | - | - |
| Основание с вкладышем | - | - | - | 1 |
| Плоскопараллельные боковики | - | 2 | - | - |
| Радиусные боковики: h= 2 мм | - | 2 | 2 | |
| h= 5 мм | - | 2 | 2 | - |
| h=10 мм | - | 2 | 2 | - |
| h=15 мм | - | 2 | - | - |
| Центровой боковик | - | - | - | 1 |
| Чертильный боковик | - | - | - | 1 |
| Трехгранная линейка ЛТ-1-200 ГОСТ 8026-92 | - | 1 | - | - |
| (рег. № 76659-19) | ||||
| Футляр | - | 1 | ||
| Паспорт | ПК.00.001 ПС | 1 | ||
приведены в разделе 5 «Порядок работы» паспорта принадлежностей.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ГОСТ 4119-76 «Наборы принадлежностей к плоскопараллельным концевым мерам длины. Технические условия»
