| Номер в госреестре | 83853-21 |
| Наименование СИ | Антенны логопериодические |
| Обозначение типа СИ | П6-151 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2021 |
| Срок свидетельства | 02.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны логопериодические П6-151, П6-251 (далее по тексту - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.
Конструктивно антенны выполнены виде комбинированной логопериодической структуры, размещённой в защитном радиопрозрачном корпусе. Длина вибраторов логопериодической структуры и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,9, позади логопериодической структуры располагается петлевой элемент, согласованный с линией питания логопериодической структуры трансформатором с коэффициентом трансформации 1:4. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа EZ 86-ТР/М17, проложенным вдоль одного из проводников микрополосковой линии. В зависимости от модификации антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA или N (розетка) по ГОСТ 13317-89.
Конструкция антенн предусматривает возможность крепления на специализированное крепежное устройство.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей антенны подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей антенны подключаются к генераторам сигналов или иным источникам сигналов.
Внешний вид антенн, места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа приведены на рисунке 1.

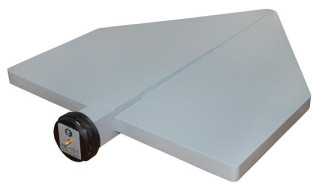

Рисунок 1 - Фотографии внешнего вида антенны логопериодической П6-151 (слева), антенны логопериодической П6-251 (справа), места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - П6-151; - П6-251 | от 0,03 до 6,0 от 0,1 до 6,0 |
| КСВН входа, не более | 3,0 |
| Коэффициент калибровки (КК) в диапазоне рабочих частот, дБ(м-1): - П6-151; - П6-251 | от 15 до 45 от 15 до 45 |
| Пределы допускаемой погрешности КК, дБ | ± 2,0 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - П6-151; | 88х546х746 |
| - П6-251 | 88х303х456 |
| Масса, кг, не более: | |
| - П6-151; | 1,9 |
| - П6-251 | 0,8 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от минус 40 до 50 |
| относительная влажность воздуха при температуре 20 °С, % | до 98 |
| атмосферное давление, мм рт. ст. | от 630 до 800 |
наносится на титульный лист эксплуатационной документации типографским способом и на антенну методом наклейки.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Антенна логопериодическая | П6-151 (П6-251) | 1 |
| Руководство по эксплуатации | КНПР.464651.026 РЭ | 1 |
| Формуляр на антенну логопериодическую П6-151 (П6-251) | КНПР.464651.026 ФО (КНПР.464651.025 ФО) | 1 |
| Методика поверки | КНПР.464651.026 МП | 1 |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антенне измерительной дипольной TDS-535
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».
Технические условия. КНПР.464651.026 ТУ.
| Зарегистрировано поверок | 50 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
