| Номер в госреестре | 83856-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-16 и котельных, входящих в состав филиала |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-16) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-16 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-16 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-16 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-16 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-16, КТС-11, КТС-11А, РТС Красная пресня. Перечень узлов учета (УУ) приведен в таблице 1.
| Наименование | |||||||
| № | ТЭЦ-16 | № | КТС-11 | № | КТС-11А | № | РТС Красная пресня |
| 1 | Магистраль М1 | 12 | Вывод | 15 | Вывод 1 | 19 | Вывод 1-ой очереди |
| 2 | Магистраль М2 | 13 | Подпиток | 16 | Вывод 2 | 20 | Вывод 2-ой очереди |
| 3 | Магистраль М10 | 14 | Холодная вода | 17 | Подпиток | 21 | Вывод 3-ой очереди |
| 4 | Магистраль М13 | - | - | 18 | Холодная вода | 22 | Подпитка 3-ей очереди |
| 5 | Магистраль М17 | - | - | 23 | Подпитка общая | ||
| 6 | Подпиток ТС №1 | - | - | - | - | 24 | Холодная вода 1 |
| 7 | Подпиток ТС №2 | - | - | - | - | 25 | Холодная вода 2- |
| 8 | Подпиток ТС №3 | - | - | - | - | - | - |
| 9 | Холодная вода ХВО №1 | - | - | - | - | - | - |
| 10 | Холодная вода ХВО №2 | - | - | - | - | - | - |
| 11 | Аварийный подпиток | - | - | - | - | - | - |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-16. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

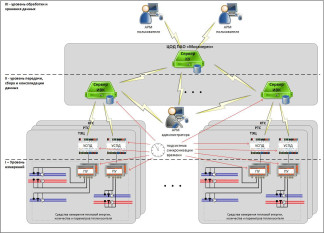

Структурная схема АСКУТЭ ТЭЦ-16 приведена на рисунке 1.
| №! | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1-5, 12, 15, 16, 19, 20, 21 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 6-8, 13, 17, 22, 23 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - термометр платиновый технический ТПТ-1-3 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 9, 10 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - термометр платиновый технический ТПТ-1-3 - датчик давления ЭМИС-БАР 103Н | 48574-11 53503-13 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 11 | Расходомер-счетчик электромагнитный РМ-5-Т Датчик давления Метран-100 Термометр сопротивления платиновый ТС-Б-Р | 20699-11 22235-01 61801-15 | 1 шт. 1 шт. 1 шт. |
| 143, 183, 243, 253 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - термометр платиновый технический ТПТ-1-3 | 72830-18 53503-13 46155-10 | 1 шт. 1 шт. 1 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Данные УУ для подключения термометров платиновых технических ТПТ-1-3 используют УВП-280 из состава других УУ, соответственно: УУ 14 подключается через УВП-280 из состава УУ 13; УУ 18 подключается через УВП-280 из состава УУ 17; УУ 24 подключается через УВП-280 из состава УУ 22, УУ 25 подключается через УВП-280 из состава УУ 23. | |||
АСКУТЭ ТЭЦ-16 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-16, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-16 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-16, приведенные в таблицах 5 - 9. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-16 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-16 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-16 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-16, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-16 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-16 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-16 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ филиала ТЭЦ-16, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ филиала ТЭЦ-16 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-16;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-16 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-16;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-16;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-16;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-16.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-16 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-16 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-16;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-16 |
| Номер версии (идентификационный номер) ПО | 0.1.664 |
| Цифровой идентификатор ПО (контрольная сумма) | 6a9fcf88e38b5dde216bfb70eeee5cf2 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим ТЭЦ-16 |
| 1 | 2 | 3 |
| 1. Магистраль М1 «Хорошево» (DN1000) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 200 до 11000 от 200 до 11000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до 1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | ±0,60 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,62 до ±3,47 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 2. Магистраль М2 Песчаная 2 (DN1000) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 200 до 11000 от 200 до 11000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | ±0,60 до ±1,99 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±3,47 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Магистраль М10 Песчаная 1 (DN700) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 48,53 до 14699,02 от 48,53 до 14699,02 | от 98 до 5500 от 98 до 5500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | ±0,60 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±3,47 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Магистраль М13 Мневники (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 128 до 7500 от 128 до 7500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | ±0,60 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±3,47 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,94 от ±0,53 до ±0,94 | от ±0,53 до ±0,94 от ±0,53 до ±0,94 |
| 5. Магистраль М17 Октябрьские поля (DN700) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 48,53 до 14699,02 от 48,53 до 14699,02 | от 162 до 4000 от 162 до 4000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,31 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до ±1,43 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,62 до ±2,91 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Подпиток ТС№1 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,32 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,41 до ±4,18 | |
| 7. Подпиток ТС№2 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,32 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,41 до ±4,18 | |
| 8. Подпиток ТС№3 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,32 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,41 до ±4,18 | |
| 9. Холодная вода ХВО №1 | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | ±0,61 | ±0,61 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±1,80 | от ±0,40 до ±0,60 |
| 10. Холодная вода ХВО №2 | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | ±0,61 | ±0,61 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±1,80 | от ±0,40 до ±0,60 |
| 11. Аварийный подпиток т\с №4 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 600 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,50 до ±1,00 | от ±0,50 до ±1,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,60 до ±1,10 | от ±0,60 до ±1,10 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±2,0 | ±2,0 |
| Диапазон измерений температуры, °С | от -50 до +180 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±1,10 | от ±0,35 до ±0,45 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.16.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. ТЭЦ-16. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-16 в части КТС-11
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим КТС-11 |
| 12. Вывод 1 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 15,85 до 4799,68 от 15,85 до 4799,68 | от 50 до 1500 от 50 до 1500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 2,5 от 0 до 2,5 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 13. Подпиток | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,2 до 50 | от 0,2 до 50 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,60 до ±2,0 | от ±0,60 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±4,59 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,21 | |
| 14. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.16.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим КТС-11А |
| 1 | 2 | 3 |
| 15. Вывод 1 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 15,85 до 4799,68 от 15,85 до 4799,68 | от 50 до 1500 от 50 до 1500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 2,5 от 0 до 2,5 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 16. Вывод 2 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 24,76 до 7499,5 от 24,76 до 7499,5 | от 50 до 2500 от 50 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,47 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 2,5 от 0 до 2,5 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 17. Подпиток | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,2 до 50 | от 0,2 до 50 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,34 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,01 до +2,98 | от ±1,01 до +2,98 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,34 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,01 до +2,98 | |
| 18. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 |
| СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечания - Указаны предельные значения, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.16.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11А. Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2._
Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-16 в части РТС Красная Пресня
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы РТС Красная Пресня |
| 1 | 2 | 3 |
| 19. Вывод 1-ой очереди | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 5500 от 200 до 5500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,46 до ±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,58 до ±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,59 до ±2,56 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 20. Вывод 2-ой очереди | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 5500 от 200 до 5500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,46 до ±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,58 до ±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,59 до ±2,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 21. Вывод 3-ой очереди | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 200 до 7500 от 200 до 7500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 22. Подпитка 3-ей очереди | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | от 0,64 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±4,24 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,93 до ±2,56 | |
| 23. Подпитка общая | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,28 до 320 | от 1,28 до 320 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,0 | от ±0,6 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±4,24 | от ±1,23 до ±4,24 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,93 до ±2,56 | от ±0,93 до ±2,56 |
| 24. Холодная вода 1 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 25. Холодная вода 2 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.16.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. РТС Красная Пресня. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-16, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3,5 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 10 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала1 | АСКУТЭ ТЭЦ-16 | 1 шт. |
| Формуляр АСКУТЭ ТЭЦ-16 в части ТЭЦ-16 | 40166302.289939190.012.ФО.16.01 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-16 в части КТС-11 | 40166302.289939190.012.ФО.16.02 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-16 в части КТС-11А | 40166302.289939190.012.ФО.16.03 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-16 в части РТС Красная Пресня | 40166302.289939190.012.ФО.16.04 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части ТЭЦ-16 | 40166302.289939190.012.РЭК.16.01 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части КТС-11 | 40166302.289939190.012.РЭК.16.02 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части КТС-11А | 40166302.289939190.012.РЭК.16.03 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-16 в части РТС Красная Пресня | 40166302.289939190.012.РЭК.16.04 РЭ | 1 экз. |
| 1 | 2 | 3 |
| Методика измерений АСКУТЭ филиала ТЭЦ-16 в части ТЭЦ-162 | 40166302.289939190.012.МВИ.16.01 | 1 экз. |
| Методика измерений АСКУТЭ филиала ТЭЦ-16 в части КТС-112 | 40166302.289939190.012.МВИ. 16.02 | 1 экз. |
| Методика измерений АСКУТЭ филиала ТЭЦ-16 в части КТС-11А2 | 40166302.289939190.012.МВИ. 16.03 | 1 экз. |
| Методика измерений АСКУТЭ филиала ТЭЦ-16 в части РТС Красная Пресня2 | 40166302.289939190.012.МВИ. 16.04 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ филиала ТЭЦ-16 | - | 1 компл. |
| 1 заводской № 016; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документах:
- 40166302.289939190.012.МВИ.16.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. ТЭЦ-16. Методика измерений»;
- 40166302.289939190.012.МВИ.16.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11. Методика измерений»;
- 40166302.289939190.012.МВИ.16.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. КТС-11А. Методика измерений»;
- 40166302.289939190.012.МВИ.16.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-16 и котельных, входящих в состав филиала. РТС Красная Пресня. Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
