| Номер в госреестре | 83860-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110 |
| Изготовитель | "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в исполнениях: ТФНД-110, ТФНД-110М, ТФНД-110-II, ТФНД-ПОМ-II.
Климатическое исполнение У1 в соответствии с ГОСТ 15150-69.

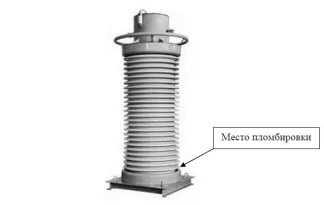

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Отсутствует.
Таблица 1 - Метрологические характеристики ТФНД-110
Наименование
Значение
характеристики
541,
537,
563, 567,
564, 559, 557, 302, 337, 409,
538, 562, 396, 312, 34,
539, 413, 300
2377,
2190,
2375,
0241,
403,
390,
165,
173,
86,
376,
316,
3142
| 5710, | |
| 5702, | |
| 5705, | |
| 4938, | 7911, |
| 4757, | 7895, |
| 4924 | 7921 |
| 4824, | |
| 4914, | |
| 4910 |
1071,
161,
168,
1567,
1564,
172,
305,
549
2153,
2008,
2123,
2468,
2442,
2459,
3359,
3363,
3286,
3369
478,
476,
477
531,
522,
525
Заводской номер
Год выпуска
1968
1969
1970
1972
1973
1975
1976
1978
1980
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ_
| Наименование характеристики | Значение |
| Номинальный первичный ток, А | 750, 1500 |
| Номинальный вторичный ток, А | 1 |
| Коэффициент трансформации | 750/1, 1500/1 |
| Класс точности | 0,5 |
| Номинальная частота, Гц | 50, 60 |
| Номинальная мощность вторичной обмотки, ВА | 20, 25, 30, 50, 100 |
Таблица 2 - Основные технические характеристики ТФНД-110
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-110 | 66 шт. |
| Трансформатор тока ТФНД-110. Паспорт | - | 66 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 66 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
