| Номер в госреестре | 83861-21 |
| Наименование СИ | Модули контроля качества электрической энергии трансформаторные |
| Обозначение типа СИ | Инфосфера МИМ-Т 3.0 |
| Изготовитель | Акционерное общество "ПКК Миландр" (АО "ПКК Миландр"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 02.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0 (далее - модули) предназначены для измерений фазного напряжения переменного тока, частоты переменного тока, глубины провалов напряжения, коэффициента временного перенапряжения в однофазных и трёхфазных сетях переменного тока частотой 50 Гц с возможностью формирования и передачи информационных и управляющих электрических сигналов и сохранением результатов измерений в энергонезависимой памяти.
Принцип действия модулей основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, передачи их по интерфейсам связи.
Модули позволяют контролировать текущие параметры электросети и показатели качества электрической энергии (далее - ПКЭ) трехфазного переменного тока (либо в трех каналах однофазной сети, при условии наличия общего «нуля») и передавать по локальной приборной шине (далее - JIIIIТТ) следующие полученные значения параметров:
- усредненные среднеквадратичные значения фазных напряжений переменного тока (объединённые значения фазных напряжений переменного тока на интервалах 3 с, 10 мин, 2 часа);
- длительность провалов напряжения;
- длительность фазного перенапряжения;
- длительность прерывания фазного напряжения переменного тока;
- линейное напряжение переменного тока (среднеквадратичные значения);
- сила переменного тока (среднеквадратичные значения);
- частота основной гармоники каждой из фаз и суммарная частота;
- активная и реактивная электрическая мощность по каждой фазе;
- полная электрическая мощность по каждой фазе;
- углы межфазных сдвигов;
- углы сдвига между током и напряжением одной фазы (коэффициент мощности);
- суммарный коэффициент гармонических искажений напряжения переменного тока для каждой из фаз;
- коэффициенты гармонических составляющих напряжения переменного тока для каждой из фаз до 40-й гармоники.
Конструктивно модули выполнены в пластмассовом корпусе для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации: «Питание», «Связь». На боковых панелях расположены клеммы для подключения силовых линий электросети, выходы для подключения исполнительных устройств и разъем ЛПШ.
Модули выпускаются в модификациях, отличающихся максимальным током шунта, сопротивлением измерительного шунта.
Структура условного обозначения модификаций модулей:
Х / Х Х Х Х
| Инфосфера МИМ | [-Т 3.0 | |
| Торговая марка | ||
| Тип модуля | ||
Номинальный ток шунта: 16 16,67 мА 40 40 мА 100 100 мА
Сопротивление измерительного шунта:
15 15 Ом
16 16 Ом 50 50 Ом
Тип корпуса:
- 5м ТН35
Интерфейсы:
- RS-485, 3 канала отключения нагрузки
Аксессуары в комплекте поставки:
- нет
а 8 разъемов : 6x2 pin,1x4 pin, 1x12 pin
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

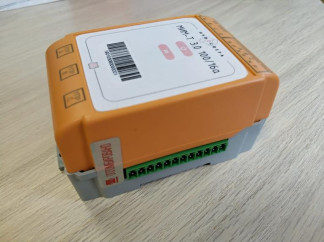

Общий вид модулей представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования модулей и управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MDR32 |
| Номер версии (идентификационный номер ПО), не ниже | V1.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение фазного напряжения переменного Цф.ном, В | 230 |
| Диапазон измерений фазного напряжения переменного тока, В | от 0,2 • Цф.ном до 1,15 • Цф.ном |
| Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного напряжения переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,05 |
| Наименование характеристики | Значение |
| Диапазон измерений глубины провалов напряжения 5Ип, % | от 10 до 99 |
| Пределы допускаемой относительной погрешности измерений глубины провалов напряжения, % | ±2,0 |
| Диапазон измерений коэффициента временного перенапряжения Кпери | от 1,0 до 1,15 |
| Пределы допускаемой относительной погрешности измерений коэффициента временного перенапряжения, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 12±2 |
| Потребляемая мощность, ВА, не более | 1,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 104х68х51 |
| Масса, кг, не более | 0,15 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % | от -30 до +70 до 90 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP20 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль контроля качества электрической энергии трансформаторный Инфосфера МИМ-Т 3.0 | - | 1 шт. |
| Формуляр | ТСКЯ.411151.001ФО | 1 экз. |
| Руководство по эксплуатации* | ТСКЯ.411151.001-31РЭ | 1 экз. |
| Комплект монтажных частей** | ТСКЯ.464951.007 | 1 шт. |
| * - находится на сайте АО «ПКК Миландр», при необходимости поставляется по отдельному договору; **- по отдельному договору. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений (ГСИ). Средства измерений показателей качества электрической энергии. Общие технические требования»
ТСКЯ.411151.001-31ТУ «Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0. Технические условия»
