Весы неавтоматического действия BC, 83862-21

83862-21
Весы неавтоматического действия BC (далее - весы) предназначены для статических измерений массы.
Карточка СИ
Номер в госреестре 83862-21
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ BC
Изготовитель Sartorius Lab Instruments GmbH & Co.KG, Германия
Год регистрации 2021
Срок свидетельства 02.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия BC (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.

Весы позволяют выполнять измерения в граммах и в каратах (1 кар (ct) = 0,2 г).

К данному типу средств измерений относятся модификации ВСА и ВСЕ, которые комплектуются одной из модификаций модуля терминала:

-    BCA - терминал с цветным жидкокристаллическим дисплеем с сенсорным экраном (touch screen);

-    BCE - терминал с сегментным жидкокристаллическим дисплеем (LC) с сенсорным экраном (touch screen).

Взвешивающие модули выпускаются в 24 (двадцати четырех) модификациях, отличающихся метрологическими и техническими характеристиками.

Обозначение модификации весов складывается из позиций Z1, Z2, где:

Z1 - обозначение используемого терминала (BCA или BCE);

Z2 - обозначение модификации взвешивающего модуля.

Например, BCA224I-1ORU означает наличие цветного жидкокристаллического дисплея, взвешивающего модуля с максимальной нагрузкой Max = 220 г, d = 0,0001 г и функции “isoCAL”.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);

-    устройством установки по уровню (Т.2.7.1);

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (Т.2.7.3);

-    полуавтоматическим устройством тарирования (Т.2.7.4);

-    устройством уравновешивания тары (Т.2.7.4.1);

-    устройством взвешивания тары (Т.2.7.4.2);

-    устройством автоматической юстировки «isoCAL» (4.1.2.5);

-    устройством полуавтоматической юстировки (4.1.2.5);

-    возможностью вывода на печать (4.4.5);

-    контролем возможных промахов (5.2);

-    интерфейсами передачи данных: USB, RS 232С (5.3.6).

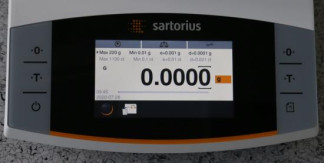

Общий вид модулей терминала и весов представлен на рисунках 1 - 9.

Рисунок 5 - Общий вид весов ВСА Рисунок 6 - Общий вид весов Рисунок 7 - Общий вид весов с d = 1 мг    ВСЕ с d = 1 мг    ВСЕ с d = 1 мг

ВСА12031-ЮЯи; ВСА6231-ЮЯи; ВСЕ6231-ЮЯи; ВСЕ4231-ЮЯи;    ВСЕ6531-ЮЯи

ВСА4231-1ОЯи; ВСА3231-ЮЯи; ВСЕ3231-1ОЯи; ВСЕ2231-1ОЯи ВСА2231-1ОЯи

рисунок 8 - Общий вид весов ВСА с d = 10 мг и 100 мг ВСА62021-1ОЯи; ВСА42021-ЮЯи; ВСА32021-1ОЯи; ВСА22021-ЮЯи; ВСА12021-1ОЯи; ВСА8221-ЮЯи; ВСА122011-1ОЯи; ВСА102011-1ОЯи; ВСА82011-1ОЯи; ВСА52011-1ОЯи; ВСА22011-1ОЯи

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 10. Место нанесения знака поверки обозначено на рисунке 11.

Маркировка весов приведена на рисунках 12 и 13. Серийный номер и буквенно -цифровое обозначение модификации приведено на маркировочной табличке в виде наклейки, расположенной на задней стенке корпуса весов; табличка в виде наклейки с метрологическими характеристиками на боковой стенке корпуса весов.

Sartorius Lab Instruments GmbH & Co. KG, 37070 Goettingen, GermanyA

BCE6202I — 10RU JSo-ro-'ofV r iwV [fl

S/N0038902250 |||||||||||||||||||||||| Mad. in Germany V* t C^ US^ M

Рисунок 12 -Табличка с модификацией весов На табличке указана следующая информация:

Модификация весов;

Серийный номер весов;

Наименование и адрес изготовителя;

Дата производства весов;

Знак обращения продукции на рынке Евразийского экономического союза; Знак утверждения типа;

На табличке указана следующая информация:

1.    Класс точности по ГОСТ OIML R76-1-2011;

2.    Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

3.    Максимальная Мах и минимальная нагрузка Min;

4.    Поверочный интервал весов, e;

5.    Действительная цена деления шкалы, d;

6.    Серийный номер;

7.    Дата производства весов;

8.    Наименование и адрес изготовителя.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.

Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО, для чего в весах ВСА: зайти в «Меню», выбрать «Информация о приборе», в весах ВСЕ: зайти в «Меню», выбрать ИНФО, выбрать ВЕРСИЯ для ПО модуля терминала, выбрать ВAC VER. для ПО взвешивающего модуля.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО для весов BCA

Идентификационные данные (признаки)

Значение для П

д

О

в

е

с

о

в

B

C

A

взвешивающего

модуля

модуля

терминала

Идентификационное наименование ПО

Version BAC

Version APC

Номер версии (идентификационный номер) ПО1)

00.60.01-xx.xx2)

01.74.01-xx.xx2)

01.74.02-xx.xx2)

Другие идентификационные признаки (ID)

CN 1ED9

CN 70DC CN 1715

1)    Номер версии (идентификационный номер) ПО не ниже указанного

2)    “x” относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9.

Таблица 2 - Идентификационные данные ПО для весов BCE

Идентификационные данные (признаки)

Значение для П

TO весов BCE

взвешивающего

модуля

модуля

терминала

Идентификационное наименование ПО

ВАС VER

ВЕРСИЯ

Номер версии (идентификационный номер) ПО1)

00.59.02-xx.xx2)

00.59.03-xx.xx2)

00.59.04-xx.xx2)

00.59.05-xx.xx2)

01.76.02-xx.xx2)

01.76.03-xx.xx2)

01.76.04-xx.xx2)

01.76.05-xx.xx2)

Другие идентификационные признаки (ID)

CN D936 CN B75A CN 3A62 CN 827A

CN BAC6 CN 16BE CN 41FA CN 9473

1)    Номер версии (идентификационный номер) ПО не ниже указанного

2)    “x” относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

324I-1ОRU

224I-1ОRU

124I-1ОRU

64I-1ОRU

1203I-1ОRU

Класс точности по ГОСТ OIML R 76-1-2011

I

Максимальная нагрузка (Мах), г

320

220

120

60

1200

Минимальная нагрузка (Мт), мг

10

10

10

10

100

Действительная цена деления (d), мг

0,1

0,1

0,1

0,1

1

Поверочный интервал весов, (e), мг

1

1

1

1

10

Число поверочных интервалов (n)

320000

220000

120000

60000

120000

Пределы допускаемой погрешности весов (mpe)

при поверке, мг, в интервалах взвешивания:

от 10 мг до 50 г включ.

±0,5

±0,5

±0,5

±0,5

-

св. 50 г до 200 г включ.

±1,0

±1,0

-

-

-

св. 200 г до Мах включ.

±1,5

±1,5

-

-

-

св. 50 г до Мах г включ.

-

-

±1,0

±1,0

-

от 100 мг до 500 г включ.

-

-

-

-

±5

св. 500 г до 1200 г включ.

-

-

-

-

±10

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары, г

от 0 до Max

Диапазон устройства первоначальной установки

от 0 по 20 % Мях

нуля

Диапазон установки на нуль (суммарный)

пт Г) пп 4 % Мях

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

653I-1ОRU

623I-1ОRU

423I-1ОRU

323I-1ОRU

223I-1ОRU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

650

620

420

320

220

Минимальная нагрузка (Мт), мг

20

20

20

20

20

Действительная цена деления (d), мг

1

1

1

1

1

Поверочный интервал весов, (e), мг

10

10

10

10

10

Число поверочных интервалов (n)

65000

62000

42000

32000

22000

Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 20 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до Мах включ.

±5

±10

±15

±5

±10

±15

±5

±10

±15

±5

±10

±15

±5

±10

±15

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары, г

от 0 до Max

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Мах

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 4 % Мах

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

6202I-1ОRU

4202I-1ОRU

3202I-1ОRU

2202I-1ОRU

1202I-1ОRU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

6200

4200

3200

2200

1200

Минимальная нагрузка (Мт), мг

500

500

500

500

500

Действительная цена деления (d), мг

10

10

10

10

10

Поверочный интервал весов, (e), мг

100

100

100

100

100

Число поверочных интервалов (n)

62000

42000

32000

22000

12000

Пределы допускаемой погрешности весов (mpe)

при поверке, мг, в интервалах взвешивания:

от 500 мг до 500 г включ.

±50

±50

±50

±50

±50

св. 500 г до 2000 г включ.

±100

±100

±100

±100

-

св. 2000 г до Мах включ.

±150

±150

±150

±150

-

св. 500 г до 1200 г включ.

-

-

--

-

±100

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары, г

от 0 до Max

Диапазон устройства первоначальной установки

от 0 до 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

от 0 до 4 % Мах

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

822I-1ОRU

622I-1ОRU

12201I-1ОRU

10201I-1ОRU

8201I-1ОRU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

820

622

12200

10200

8200

Минимальная нагрузка (Мт), г

0,5

0,5

5

5

5

Действительная цена деления (d), г

0,01

0,01

0,1

0,1

0,1

Поверочный интервал весов, (e), г

0,1

0,1

1

1

1

Число поверочных интервалов (n)

8200

6200

12200

10200

8200

Пределы допускаемой погрешности весов (mpe)

при поверке, мг, в интервалах взвешивания:

от 500 мг до 500 г включ.

св. 500 г до Мах включ.

от 5 г до 5000 г включ.

св. 5000 г до Мах включ.

±50

±100

±50

±100

±500

±1000

±500

±1000

±500

±1000

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары, г

от 0 до Max

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Мах

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 4 % Мах

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

5201I-1ОRU

2201I-1ОRU

8200I-1ОRU

6200I-1ОRU

Класс точности по ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка (Мах), г

5200

2200

8200

6200

Минимальная нагрузка (Мт), г

5

5

50

50

Действительная цена деления (d), г

0,1

0,1

1

1

Поверочный интервал весов, (e), г

0,1

0,1

1

1

Число поверочных интервалов (n)

52000

22000

8200

6200

Пределы допускаемой погрешности весов (mpe)

при поверке, г, в интервалах взвешивания:

от 5 г до 500 г включ.

±0,05

±0,05

-

-

св. 500 г до 2000 г включ.

±0,10

±0,10

-

-

св. 2000 г до Мах включ.

±0,15

±0,15

-

-

от 50 г до 5000 г включ.

-

-

±0,5

±0,5

св. 5000 г до Мах включ.

-

-

±1,0

±1,0

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары, г

от 0 до Max

Диапазон устройства первоначальной установки

от 0 до 20 % Мах

нуля

Диапазон установки на нуль (суммарный)

пт Г) пп 4 % Мяу

устройств установки нуля и слежения за нулем

Наименование характеристики

Значение характеристики для взвешивающего модуля

Модификация взвешивающего модуля

324I-1ОRU

224I-1ОRU

124I-1ОRU

64I-1ОRU

1203I-1ОRU

653I-1ОRU

623I-1ОRU

423I-1ОRU

323I-1ОRU

223I-1ОRU

6202I-1ОRU

4202I-1ОRU

3202I-1ОRU

2202I-1ОRU

1202I-1ОRU

822I-1ОRU

622I-1ОRU

12201I-1ОRU

10201I-1ОRU

8201I-1ОRU

5201I-1ОRU

2201I-1ОRU

8200I-1ОRU

6200I-1ОRU

Время установления показаний, с, не более

2

1,5

Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более

90

120

120

182; 182

Условия эксплуатации:

- предельные значения температуры (Tmin, Tmax), °С

с функцией isoCAL без функции isoCAL

+10, +30 +17, +27

+10, +30

- относительная влажность воздуха, %

от 15 до 80 (без конденсации)

Габаритные размеры (длина; ширина; высота), мм, не более:

320; 220; 360

320; 220; 150

320; 220; 360

320; 220; 95

Масса, кг, не более

6,5

4,8

6,5

7,0

Параметры электрического питания через блок питания:

-    входное напряжение переменного тока, В

-    частота переменного тока, Гц

-    выходное напряжение постоянного тока, В

от 100±10 до 240±24 от 50±2,5 до 60±3 от 14,25 до 15,75

Потребляемая мощность, ВА, не более

6

Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч

10

0,95

Знак утверждения типа

наносится на маркировочную табличку с модификацией весов и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 - Комплектность весов неавтоматического действия BC

Наименование

Обозначение

Количество

Весы

-

1 шт.

Блок питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 4 «Концепция управления», разделе 7 «Системные настройки», разделе 8 «Управление» Руководств по эксплуатации: «Весы неавтоматического действия BC. Модификации ВСE6202I-1ОRU; ВСE4202I-1ОRU; ВСE3202I-1ОRU; ВСE2202I-1ОRU; ВСE1202I-1ОRU; ВСE822I-1ОRU; ВСE622I-1ОRU; ВСE8201I-1ОRU; ВСE5201I-1ОRU; ВСE2201I-1ОRU. Руководство по эксплуатации»; «Весы неавтоматического действия BC. Модификации ВСA324I-1ОRU; ВСA224I-1ОRU; ВСA124I-1ОRU; ВСA64I-1ОRU; ВСА12031-mRU; ВСA623I-1ОRU; ВСA423I-1ОRU; ВСA323I-1ОRU; ВСA223I-1ОRU. Руководство по эксплуатации»; «Весы неавтоматического действия BC. Модификации ВСA6202I-1ОRU; ВСA4202I-1ОRU; ВСA3202I-1ОRU; ВСA2202I-1ОRU; ВСA1202I-1ОRU; ВСA822I-1ОRU; ВСA12201I-1ОRU; ВСA10201I-1ОRU; ВСA8201I-1ОRU; ВСA5201I-1ОRU; ВСA2201I-1ОRU; ВСA8200I-1ОRU; ВСA6200I-1ОRU.    Руководство по эксплуатации»; «Весы

неавтоматического действия BC. Модификации ВСE224I-1ОRU; ВСE124I-1ОRU; ВСЕ641-1ОRU; ВСE653I-1ОRU; ВСE623I-1ОRU; ВСE423I-1ОRU; ВСE323I-1ОRU; ВСE223I-1ОRU. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к весам неавтоматического действия BC

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818

Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия

83862-21
Номер в ГРСИ РФ:
83862-21
Производитель / заявитель:
Sartorius Lab Instruments GmbH & Co.KG, Германия
Год регистрации:
2021
Cрок действия реестра:
02.12.2026
