| Номер в госреестре | 83866-21 |
| Наименование СИ | Счетчики статические активной энергии однофазные |
| Обозначение типа СИ | "Гран-Электро СС-101" |
| Изготовитель | Научно-производственное общество с ограниченной ответственностью "ГРАН-СИСТЕМА-С" (НПООО "ГРАН-СИСТЕМА-С"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 17.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Описание: Принцип действия счетчика заключается в преобразовании значений входного напряжения и силы тока в цифровые коды, с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Модификации счетчиков имеют одинаковые метрологические характеристики, единые схемно-технические решения и отличаются в зависимости от значения базового (максимального) тока, количества тарифов, наличию и типу интерфейсов связи, наличию импульсного испытательного выхода, размерами корпуса и наличию дополнительных функций.
Счетчики, в зависимости от модификации, предназначены для учета активной энергии по одной или по четырем тарифных зонам в двенадцати тарифных сезонах. Счетчики предназначены для подключения к сети непосредственно.
Счетчики, в зависимости от модификации, имеют основной и дополнительный пароли, аппаратную блокировку, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации. Структурная схема условного обозначения модификаций счетчиков представлена ня рис.ункях 1 — ^
Счетчик статический активной энергии однофазный
| Тип счетчика | «Гран-Электро СС-101 | Описание | X, | X, | Х3 | х4 |
| - рисунок 2 | ||||||
ВЕРНО
СЕКРЕТАРЬ-ОФЕРЕНТ
| | «Гран-Электро СС-101 | - | X, | х2 | Х3 | х4 | - | Х5 |
| Тарифность, базовый (максимальный) ток: | |||||||
| однотарифный, 5 (60) А | 0 | ||||||
| многотарифный, 5 (60) А | 1 | ||||||
| многотарифный, 5 (80) А | 2 | ||||||
| многотарифный, 10 (100) А | 3 | ||||||
| Интерфейс связи: | |||||||
| оптический | 1 | ||||||
| оптический + M-BUS | 2 | ||||||
| оптический + RS-485 | 4 | ||||||
| Импульсный испытательный выход: | |||||||
| отсутствует | 0 | ||||||
| установлен | 1 | ||||||
| Конструктивное исполнение: | |||||||
| smart с возможностью установки модулей расширения | S | ||||||
| black с расширенным диапазоном температур | в | ||||||
| black с расширенным диапазоном температур, с возможностью установки модулей расширения и с уменьшенным энергопотреблением | Е | ||||||
| black с расширенным диапазоном температур, с возможностью установки модулей расширения, с уменьшенным энергопотреблением и с протоколом DLMS | Р | ||||||
| компактное (NORAX) с расширенным диапазоном температур | N | ||||||
| компактное с расширенным диапазоном температур, с возможностью установки модулей расширения | Т | ||||||
| корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика с протоколом DLMS | Z | ||||||
| корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика | F | ||||||
| Функция управления нагрузкой (реле управление нагрузкой): | |||||||
| отсутствует | |||||||
| имеется | С | ||||||
Источник питания:
отсутствует
внутренний источник питания для RS-485
X,
| | «Гран-Электро СС-101-Х,Х2ХзХ4-Х5-Х6 | - | Х7 | - | X8 | - | X9 | Xio |
| Дополнительные интерфейсы: 1) Вариант исполнения с радиомодулем (868 МГц): | |||||||
| отсутствует | |||||||
| радиомодуль со встроенной антенной | RFt | ||||||
| радиомодуль с внешней антенной | RFtext | ||||||
| радиомодуль с модулем антенным, где XX длина кабеля антенны (максимум до 100 м) | RFt А | XX | |||||
| радиомодуль с модулем антенным увеличенной дальностью покрытия, где XX длина кабеля антенны (максимум до 100 м) | RFtB | XX | |||||
| 2) Вариант исполнения с радиомодулем (433 МГц): | |||||||
| отсутствует | |||||||
| радиомодуль со встроенной антенной | RFs | ||||||
| радиомодуль с внешней антенной | RFsE | ||||||
| радиомодуль с модулем антенным, где XX длина кабеля антенны (максимум до 100 м) | RFsA | XX | |||||
| радиомодуль с модулем антенным увеличенной дальностью покрытия, где XX длина кабеля антенны (максимум до 100 м) | RFsB | XX | |||||
| 3) Вариант исполнения с модемом, другими интерфейсами: | |||||||
| отсутствует | |||||||
| GSM-модем | GSM | ||||||
| GPRS-модем | GPRS | ||||||
| 3 G-модемJ | 3G | ||||||
| WiFi | WIFI | ||||||
| NB-IoT | NB | ||||||
| Датчик воздействия магнитного поля: | |||||||
| отсутствует | |||||||
| установлен | H | ||||||
| Дополнительные функции: | |||||||
| отсутствуют | |||||||
| имеется измеритель тока в нейтрали | T | ||||||
Дополнительные метрологические характеристики:
отсутствуют
класс точности по активной энергии 0,5
Х„
М
Ml
измерение напряжения, силы тока и частоты с нормируемыми метрологическими характеристиками
| Наименование характеристики | Значение для счетчиков класса точности | |
| 1 | 0,5 | |
| Класс точности по ГОСТ 31819.21-2012 | 1 | см. таблицу 2 |
| Базовый ток 1б (максимальный ток 1МанС)> А (в зависимости от модификации) | 5 (60), 5 (80), 10(100) | 5 (60), 5 (80) |
| Чувствительность при UHOm и cos<t>=l | о о о | 4-1б |
| Диапазон измерения напряжения переменного тока для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Хю-М1»,В | от 207 до 253 | - |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х10-М1»,% | ±0,4 | - |
| Диапазон измерения силы переменного тока для «Гран-Электро CC-101-X1X2X3B(Z, F, Е, Р)-Х5-Х7-Х8-X9X10-MI», А | от 0,5 до 60,0 | - |
| Пределы допускаемой относительной погрешности измерения силы переменного тока для «Гран-Электро CC-101-X1X2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Хю-М1», % | ±1,0 | - |
| Диапазон измерения частоты сети для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х10-М1», Гц | от 47,5 до 52,5 | - |
| Пределы допускаемой относительной погрешности измерения частоты для модификации «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х,о-М1», % | ±0,10 | - |
| Суточный ход встроенных часов в нормальных условиях, с, не более | ±1 | |
HKliu"." ВЕРНО
/, с\
'Ч
(I Г
Таблица 2 - Пределы допускаемых погрешностей измерения активной энергии, не попадающие под требования ГОСТ 31819.21-2012____
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности измерения активной энергии, %, при | |
| 0,05Тб ^ I < ОДОТб при соБф = 1 0,10Тб ^ I < 0,20Тб при соБф = 0,5 0,1 ОТб ^ I ^ 1.макс при СОБф = 1 0,201б ^ I ^ 1.макс при СОБф = 0,5 | ±0,75 ±0,75 ±0,50 ±0,50 |
| Пределы дополнительной погрешности измерения активной энергии, вызванные изменением напряжения в пределах ±10 %, % | |
| 0,05Тб < I < 0,10Тб при соэф = 1 0,10 Тб < I < 1макс при СОБф = 0,5 | ±0,40 ±0,60 |
| Пределы дополнительной погрешности измерения активной энергии, вызванные изменением частоты в пределах ±2 %, % | |
| 0,05Тб < I < 0,10Тб при соБф = 1 0,10Тб < I < 1макс при СОБф = 0.5 | ±0,40 ±0.60 |
| Средний температурный коэффициент при измерении активной энергии, %/К, не более | |
| 0,1 ОТб ^ I < 1.макс при СОБф = 1 0,20 Тб < I < 1макс при СОБф = 0,5 | ±0,03 ±0,05 |
| Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0,5 по ТУ BY 100832277.004-2006), не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Таблица 3 - Основные технические характеристики и метрологические
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение (U„OM), В | 230 |
| Установленный рабочий диапазон напряжений | ОТ 0,9‘Uhom ДО 1 jГUном |
| Предельный рабочий диапазон напряжений | от 0,8‘Uhom до 1,15*иНОм |
| Номинальная частота сети при измерении энергии , Гц | 50 |
| Рабочий диапазон частоты сети, Гц | от 49 до 51 |
| Изменение суточного хода встроенных часов при отклонении температуры от 23 °С в диапазоне температур от минус 25 °С до плюс 55 °С, для модификации «Гран-Электро CC-101-XiX2X3S(B)», с/°С, не более | ±0,15 |
ВЕРНО
'“•КРЕГ АРЬ-/ЕФЕРЕНТ
| 1 | 2 |
| Активная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температу ре и номинальной частоте, Вт, не более: для «Гран-Электро CC-101-X,X2X3S(B, N, Т)-Х5-Х6-Х7-Х8-Х9Х10-Х„», без дополнительных интерфейсов с дополнительными интерфейсами в режиме ожидания в режиме передачи для «Гран-Электро CC-101-XiX2X3Z(F, Е, Р)-Х5-Хб-Х7-Х8-Х9Х|о-Хц»»: в режиме ожидания в режиме передачи | 1,0 1,5 2,0 0.5 0,6 |
| Полная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, В-А, не более: для «Гран-Электро CC-101-X,X->X3S(B, N, Т)-Х5-Х6-Х7-Х8-Х9Х10-Хп», для «Гран-Электро CC-101-XiX2X3Z(F, Е, Р)-Х5-Х6-Х7-Х8-Х9Х,о-Х„» | 2,0 0.7 |
| Полная потребляемая мощность в цепи тока при базовом токе, нормальной температуре и номинальной частоте, В-A, не более: для «Гран-Электро CC-101-XiX2X3S(B, Т)-Х5-Хб-Х7-Х8-Х9Х10-Х11», для «Гран-Электро CC-101-X,X2X3Z(N, F, Е, Р)-Х5-Х6-Х7-Х8-Х9Х10-Х,1» | 0,10 0,05 |
| Испытательные выходы | импульсный (в зависимости от модификации); оптический |
| Максимальное значение постоянной счетчика, имп./(кВт-ч) (в зависимости от модификации) | 10000, 6400, 5000; 3200 |
| Оптический интерфейс | по ГОСТ IEC 61107-2011 |
| Скорость обмена по оптическому интерфейсу, бит/с (в зависимости от модификации) | от 300 до 19 200 |
| Цифровой интерфейс (в зависимости от модификации) | M-BUS, RS-485, радиомодуль (RFt, RFtext, RFtA, RFtB, RFs, RFsE, RFsA, RFsB), GSM-модем, GPRS-модем, Зв-модем, WiFi, NB-IoT или отсутствует |
| Скорость обмена по цифровому интерфейсу, бит/с (в зависимости от модификации) | от 100 до 19 200 |
| Количество тарифных зон (тарифов) | от 1 до 4 |
| Количество программируемых моментов переключения тарифов в день (в зависимости от модификации) | 8, 24 или 48 |
| Количество тарифных сезонов | до 12 |
| Количество тарифных расписаний (в зависимости от модификации) | 1 или 2 |
| 1 | 2 |
| Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам: модификации «Гран-Электро CC-101-X1X2X3S(B, F, Р, Е)-Х5-Х6-Х7-Х8-Х9Х10-Х11» на начало суток на начало месяца на начало года модификация «Гран-Электро СС-101-XXXN» на начало месяца | всех дней текущего месяца; текущего и 23 (18) предыдущих; текущего и 7 предыдущих; текущего и 12 предыдущих |
| Глубина хранения значений максимальной мощности за месяц в целом и с разбивкой по 4 тарифам модификации «Гран-Электро CC-101-XiX2X3S(B, F, Е)-Хз-Хб-Хт-Х^Хю-Хц» модификация «Гран-Электро CC-IOI-IX2ON-X9» | за текущий и 23 предыдущих за текущий и 12 предыдущих |
| Интервал усреднения мощности, мин (в зависимости от модификации) | 3 и 30 или программируется |
| Глубина хранения профиля нагрузки при 30-минутном интервале усреднения в модификации «Гран-Электро СС-101- X,X2X3S(B, F, ЕУХ5-Х6-Х7-Х8-Х9Х10-Х,,», дней | 60 |
| Время хранения информации при отключении питания | в течение срока службы счетчика |
| Корректировка времени (при суммарном времени коррекции в месяц не более 30 мин) | программно через цифровой или оптический интерфейсы |
| Защита от несанкционированного перепрограммирования счетчика в зависимости от модификации | программная (пароли) и аппаратная (ключ) |
| Наличие архивов (журнала событий) | архив ошибок, состояния сети, корректировок |
| Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее | 5 (8 с дополнительной батарейкой) |
| Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II |
| Степень защиты, обеспечиваемая оболочками, в зависимости от модификации по ГОСТ 14254-2015 | IP51, категория 2 IP54, категория 2 |
| Установленный рабочий диапазон температур, ° С | от минус 25 до плюс 55 |
| Предельный рабочий диапазон температур, ° С: модификация «Гран-Электро CC-IOI-X1X2X3S-X5-X6-Х7-Х8-Х9» модификация «Гран-Электро CC-101-XiX2X3B(F, Р, Е, Z, N, Т)-Х5-Х7-Х8-Х9Х 1 о-Х 11» | от минус 25 до плюс 55; от минус 40 до плюс 70 |
| Относительная влажность в рабочих условиях, % | до 95 при температуре 30 °С |
| Предельный диапазон температур хранения и транспортирования,°С | от минус 25 до плюс 70 |
| Средний срок службы, лет, не менее | 32 |
| Средняя наработка на отказ, ч, не менее | 220 000 |
7 . ВЕРНО
Чекрешь-рефе^нт db.9Ufft~
| 1 | 2 |
| Габаритные размеры, мм, не более (высота х ширина * глубина) модификация: «Гран-Электро СС-1OI-X1X2X3S-X5-X6-X7-X8-X9» «Гран-Электро СС-101-Х1ХгХзВ(Р, E)-X5-X7-X8-X9Xio-Хц» «Гран-Электро CC-101-XiX2X3B(P, E)-X5-X7-X8-X9Xio-Хп» «Гран-Электро СС-101 -XiX2X3Z(F)-X5-X7-X9Xm-Xi 1» «Гран-Электро CC-IOI-X1X2X3N-X9» «Гран-Электро СС-101-Х1Х2Х3Т-Х7-Х9» | 192 х 137x49 223 х 135,5 х 57,5 204 х 135,5 х 57,5 205,3 x 135 x 115 184 х 126x44 230 х 142 х 61 |
| Масса, кг, не более, модификация: «Гран-Электро CC-101-XiX2X3S(B, Е, Р, Т)-Х5-Х6-Х7-X8-X9Xio-Xn» «Гран-Электро CC-101-XiX2X3Z(F, N)-X5-X7-X8-X9X,o- х„» | 1,0 0,6 |
Комплектность: комплект поставки счетчиков приведен в таблице 4. Таблица 4 - Комплект поставки
| Наименование | Количество, шт. |
| 1 | 2 |
| Счетчик статический активной энергии однофазный «Гран-Электро СС-101» | 1 |
| Счетчики статические активной энергии однофазный «Гран-Электро СС-101». Паспорт | 1 |
| Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Руководство по эксплуатации | 1* |
| МРБ МП. 3010-2020 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки | 1* |
| Упаковка | 1 |
| Примечание 1) * - количество определяется договором на поставку; 2) Инструкция оператора по работе с последовательным каналом связи; инструкция по проверке параметров; инструкция оператора по работе с модулем расширения «GSM/GPRS-контроллер»; «OWMUO» программа сервиса (считывания данных) со счетчиков; «OWMU1» программа чтения и параметризации; «gsmlOl» программа настройки модуля расширения «GSM/GPRS-контроллер»; «WmuGSS» программа чтения/записи данных с электросчетчиков на платформе Android; «gss-nbiot» утилиты для настройки модуля NB-IoT; «gss-dlms» утилиты для приборов учета (DLMS протокол) см. www.stnimen.by | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика методом лазерной гравировки или сеткографии.
Поверка счетчиков проводится по МРБ МП.ЗО 10-2020 "Система обеспечения единства измерений Республики Беларусь. Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки" в редакции извещения об изменении № 1.
Технические нормативные правовые акты и технические документы,
устанавливающие:
требования к типу измерений:
ТУ BY 100832277.004-2006 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2. методики поверки:
МРБ МП. 1578-2006 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки.
МРБ МП. 3010-2020 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки.
Перечень средств поверки:
Прибор комбинированный testo 608-Н2;
Установка высоковольтная измерительная (испытательная) УПУ-10;
Установка для поверки однофазных счетчиков электрической энергии УП 1000; Счетчик электрической энергии однофазный электронный эталонный CL111; Секундомер электронный С-01;
Частотомер электронно-счетный 43-81/1.
Идентификация программного обеспечения:
Информация о программном обеспечении представлена в таблице 5. Таблица 5 - Информация о программном обеспечении _
| Исполнение счетчика | Встроенное ПО | Прикладное ПО | ||
| Наименование | Версия | Наименование | Версия | |
| «Г ран-Электро СС-101-XXXS» | msp430fe4272 | 1.Х4 | OMWU.exe | l.XX.X.X/X |
| «Г ран-Электро СС-101-ХХХВ» | msp430fe4272 | 1.Х2 | OMWU.exe | l.XX.X.X/X |
| «Г ран-Электро СС-101-XXXF» | СС101_НТ502 | З.ХО | OMWU.exe | l.XX.X.X/X |
| «Г ран-Электро СС-101-ХХХЕ» | СС101_НТ502 | З.ХО | OMWU.exe | l.XX.X.X/X |
| «Г ран-Электро СС-101-XXXZ» | К22-НТ5023-01 | 366А91А6 | gss-dlms.exe | l.X.X.X |
| «Г ран-Электро СС-101-ХХХР» | К22-НТ5023-01 | Е6А2В1С6 | gss-dlms.exe | l.X.X.X |
| «Гран-Электро СС-101-XXXN» | 02.01.1607 | 42В11017 | gss-dlms.exe | l.X.X.X |
| «Г ран-Электро СС-101-ХХХТ» | 03.06.1801 03.21.1903 02.28.1910 | 71В5А6А4 0AF51ADA 4062А2Е8 | gss-dlms.exe | l.X.X.X |
Разработчик НПООО «ГРАН-СИСТЕМА-С».
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики статические активной энергии однофазные «Гран-Электро-С» соответствуют требованиям ТУ BY 100832277.004-2006, ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ТР ТС 004/2011, ТР ТС 020/2011 (декларации ЕАЭС № BY/112 11.01 ТР004 003 22726 сроком действия до 20.06.2022 и ЕАЭС № BY/112 11.01. ТР004 003 30942 сроком действия до 18.12.2023), ТР 2018/024/ВY (декларации BY/112 11.01. ТР024 003 07337 сроком действия до 20.03.2025 и BY/112 11.01. ТР024 003 06341 сроком действия до 09.10.2024).
ВЕРИ0
секрет т-п ф/рент ^ & -Э/fyl
Производитель средств измерений
Научно-производственное общество с ограниченной ответственностью «Гран-Система-С» (НПООО «Гран-Система-С»)
Адрес: Республика Беларусь, 220141, г. Минск, ул. Ф. Скорины, 54А Телефон/факс: +375 17 373-85-82 E-mail: info@strumen.com
Уполномоченное юридическое лицо, проводившее испытания средств измерений БелГИМ
Республика Беларусь, г.Минск, Старовиленский тракт, 93 тел.: 8-017-374-55-01, факс: 8-017-244-99-38 E-mail: info@belgim.by
Приложение: 1. Фотография(и) общего вида средства измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа на 5 листах.
B.JI. Гуревич
Директор Бел

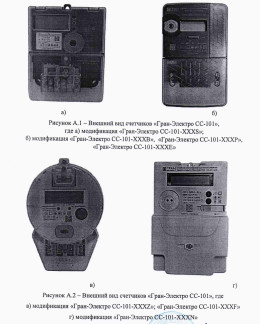

Приложение А Фотографии общего вида средства измерений
а) б)
Рисунок АЛ - Внешний вид счетчиков «Гран-Электро СС-101», где а) модификация «Гран-Электро СС-101-XXXS»;
б) модификация «Гран-Электро СС-101-ХХХВ», «Гран-Электро СС-101-ХХХР»,
«Гран-Электро СС-101-ХХХЕ»
в)
г)
Рисунок А.2 - Внешний вид счетчиков «Гран-Электро СС-101», где в) модификация «Гран-Электро СС-101-XXXZ»; «Гран-Электро СС-101-XXXF»
г) модификация «Гран-Электро СГС-101-XXXN»
\ гг ВЕРНО (Ж .
v ,г /Д 04^
СЕКРЕТАРЬ-РЕФЕРЕНТ (J
Рисунок А.З - Внешний вид счетчиков «Гран-Электро СС-101-ХХХТ
Приложение Б
Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа
а) б)
Рисунок Б.1 - Места клеймения и пломбирования счетчиков модификации
«Гран-Электро СС-101-XXXS», а) после поверки (вид со снятой крышкой зажимов),
б) после монтажа (вид с установленной крышкой зажимов)
V? ВЕРНО
,/ - •
' / СЕКРЕТ ХРЬ-РЕ ФЕР ЕНТ
j Г - |
Uiiirt'L ,-г /)
v ■* v\
V- V
V
а) б)
Рисунок Б.2 - Места клеймения и пломбирования счетчиков модификации «Гран-Электро СС-101-ХХХВ(Р, Е)», а) после поверки (вид со снятой крышкой зажимов), б) после монтажа (вид с установленной крышкой зажимов)
Терио" qJ
СЕКРЕТАРЬ-РЕФЕРЕНТ $
место пломоирования поверителем _после поверки
а) б)
Рисунок Б.З - Места клеймения и пломбирования счетчиков модификации
«Гран-Электро СС-101-XXXN»,
ь
а) после поверки (вид со снятой крышкой зажимов),
б) после монтажа (вид с установленной крышкой зажимов)
J. A
Рисунок Б.4 - Места клеймения и пломбирования счетчиков модификации «Гран-Электро СС-101-XXXZ», «Гран-Электро СС-101-XXXF»
JEPH0
СЕКРЕТ АРЬ-Ре4ер£НГ
Рисунок Б.5 - Места клеймения и пломбирования счетчиков модификации
«Гран-Электро СС-101-ХХХТ»
