Счетчики газа ультразвуковые Metano A, 83877-21

Назначение

Счётчики газа ультразвуковые Metano А (в дальнейшем - счётчики) предназначены для измерения, хранения и отображения на дисплее информации об объёме потреблённого газа, проходящего через счётчик, и передачи этой информации в централизованную систему учёта.

Счётчики могут применяться для измерения объёма потреблённого природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Счётчики устанавливаются на газопроводах жилых квартир, домов, объектов социального и культурно-бытового назначения, в закрытых сооружениях, под открытым небом.

Описание

Счётчики относятся к импульсным ультразвуковым расходомерам, в которых измеряется разность времени перемещения коротких импульсов по направлению потока и против него.

Счётчики имеют моноблочную конструкцию и состоят из пластикового корпуса, ультразвукового преобразователя расхода (далее - ПР) и электронного (вычислительного) устройства (далее - ЭУ) в составе:

-    платы измерений и индикации (с жидкокристаллическим индикатором (далее - ЖКИ), автономным источником питания и датчиком температуры);

-    платы модуля передачи данных, которая имеет встроенное устройство радиосвязи малого радиуса действия (SRD).

Принцип действия ПР основан на зависимости разности времен прохождения ультразвукового импульса по потоку и против потока газа между электроакустическими преобразователями (далее - ЭП).

Счётчики регистрируют (отображают) измеренный объем газа, приведенный к стандартным условиям по температуре (tb = плюс 20 °С), используя температуру, полученную от встроенного датчика температуры.

Описание

С целью предохранения ЭУ счётчика от несанкционированного доступа счётчики опломбированы в соответствии с конструкторской документацией.

ЭУ счётчиков при обработке выходных сигналов ЭП выполняют следующие функции:

-    измерение времени прохождения ультразвукового сигнала по потоку и против потока с преобразованием этого времени по специальному алгоритму для исключения влияния температуры газа на точность измерения;

-    вычислеиие прошедшего через счётчик объёма газа;

-    отображение информации на ЖКИ;

-    приведение измеренного объема газа к стандартным условиям по температуре (tb = плюс 20 °С).

Электропитание счетчиков осуществляется от встроенного элемента питания номинальным напряжением 3,6 В.

В зависимости от диапазона изменений объёмного расхода, в котором производится измерение объёма газа, счётчики выпускаются четырёх типоразмеров: Gl,6; G2,5; G4,0; G6,0.

Наименование и условное обозначение счётчиков соответствуют структуре, приведенной на рисунке 1.

Артикул счетчика Дополнительная информация

MetanoA'-'X.X'

Значение типоразмера счётчика в зависимости от диаметра присоединяемого патрубка - обязательное поле (значения выбираются G1,6; G2,5; G4,0; G6,0)

Радиоинтерфейс - обязательное поле (в случае наличия радиоинтерфейса указывается RF)

Рисунок 1 - Структура наименования и условного обозначения счётчиков

Счётчики обеспечивают вывод информации на ЖКИ дисплей в следующих режимах:

-    рабочий режим;

-    поверочный режим;

-    режим отображения подменю.

Для вывода информации счётчик снабжён восьмиразрядным жидкокристаллическим индикатором.

В рабочем режиме на ЖКИ счётчиков отображается пять целых разрядов и три дробных разряда значения объёма измеряемой среды, равного прямому потоку.

В поверочном режиме на ЖКИ счётчиков отображается два целых разряда и шесть дробных разрядов значения объёма измеряемой среды, равного прямому потоку.

В режиме отображения подменю счётчики отображают следующую информацию:

-    МАС-адрес счётчика (заводской номер по системе нумерации изготовителя);

-    время наработки счётчика, ч;

-    время наработки счётчика в неисправном состоянии, ч;

-    текущая температура измеряемой среды (текущее значение температуры газа), °С;

-    идентификационное наименование микропрограммного обеспечения;

-    версия встроенного программного обеспечения;

-    значение контрольной суммы метрологической значимой части;

-    сообщение о передаче данных по интерфейсам связи.

Счётчики сохраняют суммарное зарегистрированное значение объёма газа в энергонезависимой памяти запоминающего устройства не реже 1 раза в 1 час.

Энергонезависимая память счётчиков обеспечивает доступ к информации и защищена от возможности сброса показаний при предельных значениях температуры эксплуатации счётчика.

Счётчики осуществляют вывод на экран ЖКИ экстренных сообщений о сбойных режимах работы при возникновении следующих событий:

-    неисправность ультразвукового датчика;

-    неисправность датчика температуры;

-    выход значения расхода газа за допустимый предел;

-    зафиксирован низкий уровень заряда батареи.

Счётчики исполнений G1,6 и G2,5 предназначены для эксплуатации при температуре окружающей среды от минус 10 °С до плюс 55 °С.

Счётчики исполнений G4,0 и G6,0 предназначены для эксплуатации при температуре окружающей среды от минус 40 °С до плюс 55 °С.

Счётчики имеют в своем составе встроенное устройство радиосвязи малого радиуса действия SRD для передачи данных по радиоканалу. Встроенное устройство радиосвязи относится к неспецифическим устройствам радиосвязи малого радиуса действия (SRD), работающим в диапазоне частот (863,0 - 870,0) МГц при эффективной излучаемой мощности сигнала не более 25 мВт.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Таблица 2    _

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносят на боковую панель корпуса счётчика и на титульный лист паспорта типографским способом или иным способом, принятым у изготовителя.

Поверка

Поверка осуществляется по документу МРБ МП.3108-2021 «Счётчики газа ультразвуковые Metano А. Методика поверки», утвержденному БелГИМ от 11.06.2021.

Перечень средств поверки:

- стенд для поверки счётчиков газа ультразвуковых, воспроизведение расхода воздуха от 0,016 до 10 м3/ч; предел допускаемой относительной погрешности: ±1,0 % для диапазона воспроизведения расхода Qmjn < Q < Qt; ±0,5 % - для Qt < Q < Qmax;

-    стенд для проверки герметичности счётчиков газа ультразвуковых, диапазон измерений от 0 до 0,1 МПа (давление внутри испытуемого счётчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление);

-    манометры типа МО, диапазон измерений избыточного давления до 0,16 МПа; класс точности 0,15; 0,25;

-    барометр-анероид БАММ-1, диапазон измерений атмосферного давления от 80 до 106 кПа; погрешность измерения ±0,2 кПа;

-    термометры лабораторные, диапазон измерений температуры от 0 до плюс 50 °С; цена деления 0,1 °С;

-    микроманометры жидкостные типа ТНЖ, диапазон измерений падения давления, диапазон от 0 до 400 Па; класс точности 1,0.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие требования к счётчикам газа ультразвуковым Metano А

ТУ BY 808001034.019-2021 «Счётчики газа ультразвуковые Metano А. Технические условия».

Идентификация программного обеспечения

Программное обеспечение (далее - ПО), встроенное в микроконтроллер счётчиков, предназначено для отсчёта, интегрирования (накопления) и перевода в объём газа величины разности времени перемещения коротких импульсов по направлению потока газа, с последующим отображением измеренного значения на устройстве индикации и передачи его по интерфейсу связи.

ПО счётчиков по аппаратному обеспечению является встроенным. Файл встроенного ПО однократно записывается в постоянную память микроконтроллера счётчиков при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или ее изменения. Конструкция счётчиков также исключает возможность несанкционированного влияния на ПО и измерительную информацию. Это обеспечивается ограничением доступа к служебному разъему платы измерения и индикации путем пломбирования корпуса счётчиков.

Встроенное ПО имеет метрологическую значимую часть.

Идентификация ПО счётчиков осуществляется путем отображения на дисплее счётчиков идентификационных данных. Идентификационные данные ПО приведены в таблице 4. Цифровой идентификатор ПО представляет собой хэш-сумму (контрольную сумму).

Заключение о соответствии

Счётчики газа ультразвуковые Metano А соответствуют требованиям ТУ BY 808001034.019-2021, требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС № BY/112 11.01. ТР020 000.00 01711, срок действия до 01.06.2026), требованиям ТР 2018/024/ВY (Регистрационный номер декларации о соответствии: № BY/112 11.01. ТР024 030.01 00146, срок действия до 27.05.2026).

Производитель средств измерений

ООО «Неро Электронике»

223016, Республика Беларусь, Минская обл., Минский р-н, Новодворский с/с, 74, комн. 11, район д. Королищевичи E-mail: info@neroelectronics.by

Уполномоченное юридическое лицо, проводившее испытания/метрологическую экспертизу средств измерений

БелГИМ

г.Минск, Старовиленский тракт, 93,

тел.: +375-17-388-53-00, факс +375-17-388-53-01

E-mail: info@belgim.by

Приложения: 1. Фогография(и) общего вида средства измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа на 1 листе.

Количество листов описания типа средств измерений (с приложениями) - 9 листов.

B.J1. Гуревич

ШС1

ims

,

NERO

Metano A-G1.6.RF

ОООООСЮ1

Qmax = 2.5 m*/h

IP67

2020

Qmm = 0.016 m7h

Pmax = 5 kPa

tm= -10...+55' te = -10-.+55* tb = +20°C

EMU©

Сделано в Per публике Беларусь Злдммйнено • Студии Артемий Лебедева

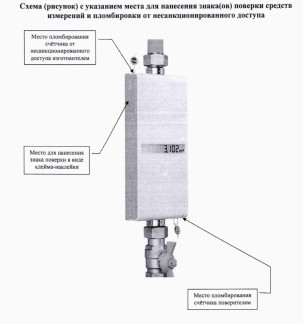

Схема (рисунок) с указанием места для нанесения знака(ов) поверки средств измерений и пломбировки от несанкционированного доступа

Место пломбирования счётчика поверителем

Лист 9 Листов 9
