Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-8, 83888-21

83888-21
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема конденсата газового стабильного или смеси газоконденсатной, а также приема конденсата газового стабильного или смеси газоконденсатной, хранения и отпуска.
Карточка СИ
Номер в госреестре 83888-21
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-8
Изготовитель Общество с ограниченной ответственностью "Туймазынипинефть" (ООО "Туймазынипинефть"), Республика Башкортостан, Туймазинский р-н, с. Старые Туймазы
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема конденсата газового стабильного или смеси газоконденсатной, а также приема конденсата газового стабильного или смеси газоконденсатной, хранения и отпуска.

Описание

Принцип действия резервуара стального горизонтального цилиндрического РГС-8 основан на заполнении его конденсатом газовым стабильным или смесью газоконденсатной до определенного уровня, соответствующего объему конденсата газового стабильного или смеси газоконденсатной согласно градуировочной таблице резервуара.

Тип резервуара стального горизонтального цилиндрического РГС-8 - подземный.

Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо -раздаточными устройствами и люками.

Заполнение и выдача конденсата газового стабильного или смеси газоконденсатной осуществляется через приемно-раздаточные устройства.

Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории Товарно-сырьевой базы 1 (ТСБ-1) АО «Газпромнефть-ОНПЗ» СИМКГС, Омская область, г. Омск.

Эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунке 1.

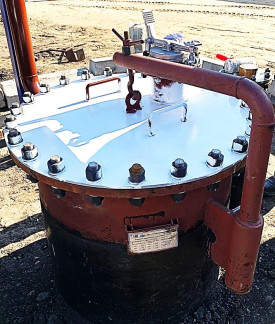

Горловины и замерной люк резервуара стального горизонтального цилиндрического РГС-8 представлены на рисунке 2.

Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

8

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

Конденсат газовый стабильный ГОСТ Р 54389-2011,

СТО 73157577-01-2006; смесь газоконденсатная ТУ 38.401-58-335-2003

Габаритные размеры, мм

-    высота

-    диаметр

3350

2000

Диапазон температуры окружающего воздуха, °С

от - 60 до + 100

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-8, зав. № 881275471003

-

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-8

Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
