| Номер в госреестре | 83892-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | THOMPSON CARMICHAEL PT44/3 |
| Изготовитель | "THOMPSON CARMICHAEL", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3 (далее по тексту - ППЦ) предназначена для измерений объема, транспортирования светлых нефтепродуктов по дорогам общего пользования, с твердым покрытием и с учетом разрешенной нагрузки на оси.
Описание средства измерения
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ является транспортной мерой полной вместимости. ППЦ представляет собой алюминиевую сварную цистерну, состоящую из пяти секций. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Горловины секций выполнены в виде круглой формы. Указатели уровня налива находятся в полости цистерны.
Технологическое оборудование ППЦ предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
Таблички с заводскими номерами прикреплены с помощью заклепывания и расположены сбоку цистерны, заводские номера выбиты ударно -точечным способом. Возможность прочтения и сохранность номера в процессе эксплуатации обеспечивается нанесением его на табличку ударно-точечным способом.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

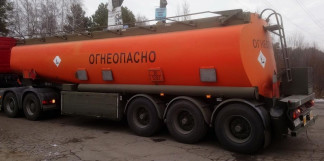

Общий вид ППЦ представлен на рисунке 1. Место пломбирования ППЦ и нанесения знака поверки показаны на рисунке 2а и 2б.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | Описание |
| Номинальная вместимость секций, дм3 | |
| - 1-я секция | 7500 |
| - 2-я секция | 7500 |
| - 3-я секция | 5600 |
| - 4-я секция | 5700 |
| - 5-я секция | 5700 |
| Пределы допускаемой относительной погрешности измерений, % | ±0,40 |
| Количество секций, шт. | 5 |
| Полная масса, кг, не более | 37750 |
| Габаритные размеры, мм, не более | 9900x2550x1700 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до +50 |
| - относительная влажность при температуре 20 °С, % | не более 80 |
| Таблица 3 - Комплектность средств измерений | ||
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна (зав.№ SA9PT443001056651) | THOMPSON CARMICHAEL PT44/3 | 1 шт. |
| Руководство по эксплуатации | 00.00.000 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в подразделе 2.3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне THOMPSON CARMICHAEL PT44/3
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 16 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
