| Номер в госреестре | 83894-21 |
| Наименование СИ | Системы комплексного автоматизированного налива |
| Обозначение типа СИ | "СКАН" |
| Изготовитель | Общество с ограниченной ответственностью "Эмерсон" (ООО "Эмерсон"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы комплексного автоматизированного налива «СКАН» (далее - СКАН, системы) предназначены для автоматизированных измерений массы и объема отпускаемой дозы нефтепродуктов и других жидкостей (далее - жидкость) в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.
Принцип работы СКАН основан на прямом методе динамических измерений массы и объема жидкости в потоке.
Система с помощью электронасоса производит процесс налива жидкости, производительность налива обеспечивается электромагнитным клапаном. Во время налива производится измерение массы и объема жидкости измерительным модулем (ИМ), измеренные значения передаются по цифровому выходному сигналу в модуль управления наливом (МУН). МУН производит обработку поступающих сигналов в реальном времени и формирует управляющие сигналы на электронасос, электромагнитный клапан, технологическое оборудование, а также отображение параметров жидкости при каждом наливе на автоматизированном рабочем месте оператора налива (далее - АРМ) и посте управления кнопочном с устройством отсчетным показывающим. Кнопочный пост служит для передачи информации о готовности к приему и остановки налива в аварийных и критических ситуациях.
СКАН может выпускаться в общепромышленном и взрывозащищенном исполнении. СКАН состоит из:
- измерительного модуля (ИМ);
- модуля управления наливом (МУН);
- насосного модуля;
- устройств доступа на цистерну;
- устройств налива;
- устройств слива;
- автоматизированного рабочего места (АРМ) оператора;
- пульта управления;
- вспомогательного оборудования.

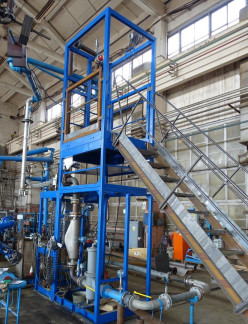

Общий вид СКАН представлен на рисунке 1.
Условное обозначение СКАН:
СКАН Х1 Х2 . Хз Х4 - Х5 - Хб - Ху - Х8 Х9 Х10
Количество площадок обслуживания (от 0 до 9)
Количество мостиков переходных (от 0 до 9)
Количество устройств нижнего налива/слива (от 0 до 9)
Количество устройств верхнего налива/слива (от 0 до 9)
Количество ИМ с расходомером (от 0 до 9)
Наименование средства измерений расхода, входящего в состав ИМ (в соответствии с таблицей 1)
Наименование насоса
Обозначение номера заказа (от 0 до 999)
Обозначение комплектации управляющими контроллерами (в соответствии с таблицей 3)_
Климатическое исполнение (У, ХЛ, УХЛ)_
Перечень счетчиков-расходомеров массовых (СРМ), которыми может комплектоваться ИМ СКАН, приведен в таблице 1, измерительная информация по цифровому выходному сигналу передается в МУН.
Таблица 1
| Исполне ние | Наименование СИ | Рег. № в ФИФ |
| 1 | 2 | 3 |
| СКАН Х1 Х2 . Хз Х4 - Х5 - ... - Ху - Х8 Х9 Х10 | ||
| MME | Счетчик-расходомер массовый Micro Motion (первичный преобразователь - модель CMFS, CMF; электронный преобразователь -модель 1500, 1700, 2200, 2400, 2500, 2700, 3300, 3350, 3500, 3700, 5700). | 45115-16 71393-18 |
| MMF | Счетчик-расходомер массовый Micro Motion (первичный преобразователь - модель F; электронный преобразователь - модель 1500, 1700, 2200, 2400, 2500, 2700, 3300, 3350, 3500, 3700, 5700). | |
Дополнительно для отображения параметров измеряемой среды (температуры, давления, плотности) к МУН в зависимости от комплектации могут подключаться средства измерений давления и температуры с цифровым или аналоговым выходным сигналом постоянного тока 4-20 мА, а также средства измерений плотности с цифровым выходным сигналом.
Перечень средств измерений давления, температуры и плотности, которыми может комплектоваться СКАН, представлен в таблице 2.
Таблица 2
| Наименование СИ | Рег. № в ФИФ |
| 1 | 2 |
| Преобразователи давления измерительные 3051S | 66525-17 24116-13 |
| Преобразователи давления измерительные 2088 | 60993-15 |
| Датчики давления Метран-150 | 32854-13 |
| Датчики давления Метран-75 | 48186-11 |
| Датчики давления Метран-55 | 18375-08 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Преобразователи давления измерительные 2051 | 56419-14 74232-19 |
| Датчики температуры Rosemount 644, Rosemount 3144Р | 63889-16 |
| Преобразователи измерительные Rosemount 644, Rosemount 3144Р | 56381-14 |
| Датчики температуры Rosemount 248 | 49085-12 |
| Преобразователи измерительные Rosemount 248 | 48988-12 53265-13 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи плотности и расхода CDM | 63515-16 |
| Плотномеры ПЛОТ-3 | 20270-12 |
МУН служит для управления функциональными блоками СКАН. Основным элементом МУН является управляющий контроллер. Перечень управляющих контроллеров, которыми может комплектоваться МУН в зависимости от исполнения СКАН приведен в таблице 3.
Таблица 3
| Исполне ние | Наименование СИ | Рег. № в ФИФ |
| 1 | 2 | 3 |
| СКАН Х1 Х2 . Хэ Х4 - Х5 - Х6 - Х7 - Х8 ... Х10 | ||
| 0 | Без контроллера | - |
| 1 | Контроллеры серии ROC 800 | 59616-15 |
| 2 | Контроллеры измерительные FloBoss S600+ | 64224-16 |
| 3 | Контроллеры измерительные серии FloBoss серии: FloBoss 103, FloBoss 107 | 60921-15 59616-15 |
| 4 | Контроллеры-дозаторы DL8000 | 44643-10 |
| 5 | Комплексы измерительно-управляющие «ДельтаВ» | 75006-19 64420-16 |
| 1 | 2 | 3 |
| 6 | Комплексы измерительно-управляющие «DeltaV» | 75006-19 |
| 7 | Комплексы измерительно-вычислительные «АБАК+» (ЗАО НИЦ «ИНКОМСИСТЕМ» | 52866-13 |
| 8 | Комплексы измерительно-вычислительные ИМЦ-07 ООО "Системы Нефть и Газ") | 75139-19 |
Данные контроллеры функционируют в соответствии с заложенными в них алгоритмами - резидентным программным обеспечением.
МУН обеспечивает:
- управление, контроль работы и защиту технологического оборудования системы налива;
- учет количества отгруженного продукта;
- аварийное закрытие запорной арматуры и отключение насоса при возникновении аварийных ситуаций.
АРМ представляет собой персональный компьютер с установленным на него программным обеспечением. АРМ обеспечивает:
- управление режимом выдачи;
- отображение информации о заданной и отпущенной дозе, а также о параметрах измеряемой среды;
- сбор и обработку измерительной информации;
- накопление суммарных данных об измеренном количестве жидкости;
- передачу результатов измерений.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации СИ, входящие в состав системы, пломбируется в соответствии с эксплуатационной документацией на них. Схемы пломбировки системы от несанкционированного доступа представлены на рисунках 2-3.
Заводские номера СКАН состоят из сочетания арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя, нанесены на металлическую табличку с помощью металлографической печати (металлографии) или гравировки, табличка с наименованием системы и заводским номером крепится на раму системы. Место расположения заводского номера системы и знака утверждения типа приведено на рисунке 3.
Знак поверки наносится в паспорт или свидетельство.
Место нанесения пломбы эксплуатирующей организацией или изготовителя
СКАН имеют следующее программное обеспечение:
- Резидентное программное обеспечение (РПО), которое установлено в СИ, применяемых в составе СКАН. Данное ПО в процессе эксплуатации СКАН не может быть модифицировано, идентификационные данные РПО и уровень защиты в соответствии с описанием типа на данные СИ.
- Внешнее программное обеспечение (ВПО), которое устанавливается на АРМ. Данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий.
Нормирование метрологических характеристик СКАН проведено с учетом влияния ПО. Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 4.
| Таблица 4 - Идентификационные данные ВПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | АРМ СКАН |
| Номер версии (идентификационный номер) | не ниже 1.0 |
| Цифровой идентификатор | - |
Технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 5 и 6. Таблица 5 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода жидкости, т/ч1^ | от 10 до 500 |
| Минимальная доза выдачи - при измерении объема жидкости, л - при измерении массы жидкости, кг | 500 500 |
| Пределы допускаемой относительной погрешности, %2) - измерений массы жидкости - измерений объема жидкости | ±0,15; ±0,20; ±0,25 ±0,25; ±0,30; ±0,35 |
| Диапазон измерений температуры жидкости, °С1) | от -45 до +180 |
| Диапазон измерений избыточного давления жидкости, МПа1) | от 0 до 2,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С2) | ±0,5; ±0,75; ±1,0 |
| Пределы допускаемой приведенной погрешности измерений давления жидкости при дозировании, %2) | ±0,3; ±0,5; ±1,0 |
| 1 Приведен максимальный диапазон измерений для систем, конкретное значение указывается в паспорте на СКАН. 2) Указан ряд установленных значений в технической документации изготовителя, конкретное значение указывается в паспорте на СКАН. | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диаметр условного прохода, мм, не более | 150 |
| Условия эксплуатации: - плотность измеряемой жидкости, кг/м3 - температура окружающей среды, °С: - исполнение У - исполнения УХЛ; ХЛ* - влажность окружающей среды, %, не более - атмосферное давление, кПа | от 300 до 3000 от -45 до +40 от -60 до +40 75 от 84 до 106,7 |
| Напряжение электрического питания от сети переменного тока с частотой (50±1) Гц, В | 220+f3; 380^38 |
| Средний срок службы, лет | 10 |
| * Обеспечивается наличием взрывозащищенных обогревателей на местах установки средств измерений или применением СИ специального исполнения | |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система комплексного автоматизированного налива СКАН | - | 1 шт. |
| Электрическое оборудование | 1 шт. | |
| Запасные части изготовителя СКАН и покупных изделий | 1 компл. | |
| Руководство по эксплуатации | СКАН ХХ. ХХ-Х-Х-Х-ХХХ РЭ* | 1 экз**. |
| Паспорт | СКАН ХХ. ХХ-Х-Х-Х-ХХХ ПС* | 1 экз. |
| Методика поверки | МТТКЛ 0317 МП | 1 экз.** |
| * Обозначение документа зависит от комплектации СКАН. ** Допускается поставка на электронном носителе. | ||
приведены в разделе 9 руководства по эксплуатации.
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ТУ 26.51.52.130-001-45030398-2020 Системы комплексного автоматизированного налива «СКАН». Технические условия
