Счетчики газа барабанные с жидкостным затвором ВИКС, 83900-21

Назначение

Счетчики газа барабанные с жидкостным затвором ВИКС (далее - счетчики газа) предназначены для измерений объема природного газа, пропана, бутана, их смеси, азота, воздуха и других газов и газовых сред.

Описание

Принцип действия счетчиков газа основан на том, что измеряемый газ при прохождении через счетчик последовательно заполняет специальные камеры барабана. Возникает перепад давления, который заставляет барабан вращаться. Один оборот барабана соответствует суммарному объему четырех камер, который называется циклический объем. Магнитная муфта, установленная на валу барабана, передает вращение на счетное устройство. Количество оборотов барабана преобразуется в суммарный объем газа, пропущенного через счетчик.

В моделях ВИКС значение объема прошедшего газа отображается на стрелочном циферблате и роликовом сумматоре. Модели счетчиков газа ВИКС-2.5, ВИКС-25 оснащены дополнительным стрелочным циферблатом.

Модели ВИКС-И оснащены цифровым модулем ВИКС-Интегратор. Значение объема прошедшего газа отображается на дисплее модуля ВИКС-Интегратор. В цифровой модуль встроено программное обеспечение «ВИКС-Интегратор». Модуль ВИКС-Интегратор может быть подключен к персональному компьютеру. Дополнительное автономное программное обеспечение «ПО ВИКС-Интегратор» позволяет получать данные со счетчика газа и управлять запуском измерений с персонального компьютера.

Счетчики газа ВИКС и ВИКС-И имеют встроенные индикаторные каналы для измерения температуры измеряемой среды и давления газа. При этом могут быть использованы как аналоговые, так и цифровые средства измерения, внесенные в Госреестр средств измерений РФ. Счетчики газа ВИКС-И допускают подключение цифровых датчиков температуры и давления к модулю ВИКС-Интегратор.

Счетчики газа ВИКС представлены 16 моделями: ВИКС-0.5, ВИКС-1, ВИКС-2, ВИКС-2.5, ВИКС-5, ВИКС-10, ВИКС-20, ВИКС-25, ВИКС-0.5-И, ВИКС-1-И, ВИКС-2-И, ВИКС-2.5-И, ВИКС-5-И, ВИКС-10-И, ВИКС-20-И, ВИКС-25-И. Модели отличаются по диапазону измерений, габаритным размерам и массе. Модели с «И» в названии отличаются от моделей без «И» наличием цифрового модуля ВИКС-Интегратор.

Пример:

ВИКС-0.5 (счетчик газа ВИКС, циклический объем 0.5 л)

ВИКС-5-И (счетчик газа ВИКС с цифровым интегратором, циклический объем 5 л)

На лицевой панели счетчиков газа нанесен зарегистрированный товарный знак FINDLAB (рисунок. 1).

Серийный номер наносится на наклейки на боковой стороне прибора (рисунок 4).

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Общий вид счетчиков газа показан на рисунке 2.

Место нанесения заводской пломбы приведено на рисунке 3.

si X    * ¥

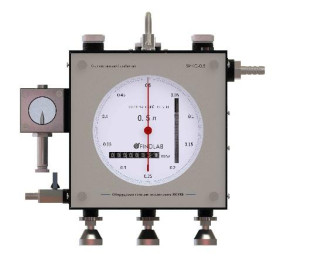

Общий вид счетчиков газа ВИКС-0.5, ВИКС-1, ВИКС-2, ВИКС-5, ВИКС-10, ВИКС-20

Программное обеспечение

Программное обеспечение «ВИКС-Интегратор» встроено в цифровой модуль ВИКС-Интегратор, который является неотъемлемой частью моделей ВИКС-0.5-И, ВИКС-1-И, ВИКС-2-И, ВИКС-2.5-И, ВИКС-5-И, ВИКС-10-И, ВИКС-20-И, ВИКС-25-И.

Автономное программное обеспечение «ВИКС-Интегратор» для ОС Windows предназначено для использования с модулем «ВИКС-Интегратор» и служит для записи, сохранения данных и удаленного управления и настройки счетчиков газа с персонального компьютера.

Таблица 1 - Характеристики программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью счетчиков газа.

Метрологические и технические характеристики, включая показатели точности

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус счетчика методом наклейки.

Комплектность

Таблица 4 - Комплектность счетчиков газа ВИКС

Сведения о методах измерений

приведены в разделах 9 «Подготовка перед применением» и 10 «Корректировка измеренного значения» руководства по эксплуатации РЭ 26.51.63-001-0КП0-2020 «Счетчики газа барабанные с жидкостным затвором ВИКС».

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2825 об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

ТУ-26.51.63-001-55901670-2020 «Технические условия. Барабанные счетчики газа с жидкостным затвором ВИКС»
