Анализаторы multi EA 5100, 83905-21

Назначение

Анализаторы multi EA 5100 (далее - анализаторы) предназначены для измерений содержания общего азота, общей серы, общего хлора и общего углерода в жидких, вязких, твердых и газообразных пробах.

Описание

Принцип действия анализаторов основан на высокотемпературном разложении и окислении компонентов пробы, содержащих азот, серу, хлор и углерод с образованием, соответственно, NOx, SO2, HCl, СО2, которые потоком газа-носителя переносятся, соответственно, в хемилюминесцент-ный детектор (при анализе общего азота (TN)), в ультрафиолетовый флуоресцентный детектор (при анализе общей серы (TS)), в кулонометрический детектор (при анализе общего хлора (Cl)) и в инфракрасный детектор (при анализе общего углерода (TC)).

На основе полученного значения сигнала программное обеспечение (ПО) анализаторов рассчитывает содержание общего азота, общей серы, общего хлора, общего углерода в пробе.

В анализаторах multi EA 5100 ввод пробы производится в печь, которая может быть установлена в вертикальном (только для жидких и газообразных проб) или в горизонтальном положении (для всех видов проб).

Конструктивно анализаторы представляют собой стационарные настольные приборы, состоящие из системы подачи проб, основного блока (multi EA 5100 Basic Unit) и блоков детекторов, которые устанавливаются, как правило, слева от основного модуля. Анализатор может включать в свой состав от одного до четырех блоков детекторов: детектор общего азота (N module 5100), детектор общей серы (S module 5100), детектор общего хлора (Cl module 5100) и инфракрасный детектор общего углерода (С module 5100). В детектор общего хлора может быть установлена одна из трех ячеек: высокочувствительная, чувствительная или для высоких концентраций.

Детекторы установлены в корпуса, имеющие одинаковый внешний вид.

Заводские номера наносятся на шильды основного блока и блоков детекторов, которые расположены на их задних панелях.

Пломбирование анализаторов не предусмотрено.

Знак поверки наносится на свидетельство о поверке (в случае его оформления).

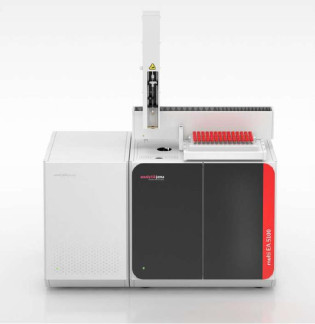

Общий вид основного модуля анализатора с одним детектором показан на рисунке 1.

8

V)

<

ш

2

3

Е

Рисунок 1 - Общий вид анализаторов multi EA 5100 (основной модуль с одним детектором)

Программное обеспечение

Анализаторы оснащены автономным ПО multiWin, которое управляет работой анализатора, отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.

Все ПО multiWin является метрологически значимым и выполняет следующие функции:

-    управление анализатором;

-    установка режимов работы анализатора;

-    построение калибровочных зависимостей;

-    расчет содержания определяемого компонента;

-    обработка и хранение результатов измерений;

-    проведение диагностических тестов анализатора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.

Комплектность

Таблица 4 - Комплектность анализаторов

Сведения о методах измерений

приведены в разделе 6 документа «Анализаторы multi EA 5100. Руководство по эксплуатации» и в разделе 5 документа «Программное обеспечение для элементного анализа multiWin. Руководство по эксплуатации»; при использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя.
