| Номер в госреестре | 83910-21 |
| Наименование СИ | Счетчики трехфазные статические |
| Обозначение типа СИ | АГАТ 3 |
| Изготовитель | Общество с ограниченной ответственностью "МЗЭП-АГАТ" (ООО "МЗЭП-АГАТ"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики трехфазные статические АГАТ 3 (далее - счетчики) предназначены для измерения и однотарифного или многотарифного учёта активной или активной и реактивной электрической энергии в прямом или прямом и обратном направлении в трехфазных четырехпроводных сетях переменного тока номинальной частоты 50 Гц, а также для передачи по линиям связи информационных данных для автоматизированных систем контроля и учета энергопотребления АСКУЭ, определение и учет основных величин характеризующих параметры сети. Счетчики предназначены для эксплуатации в закрытых помещениях.
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов напряжения и тока с последующим вычислением активной и реактивной электрической энергии методом аналого-цифрового преобразования.
Счетчики представляют собой измерительный прибор со специализированными микросхемами. В качестве датчиков тока используются трансформаторы тока, в качестве датчиков напряжения используются резистивные делители.
В зависимости от исполнения счетчики:
- могут быть непосредственного включения или трансформаторного включения;
- содержат в качестве счетного механизма электромеханическое отсчетное устройство (ЭМУ), которое одновременно выполняет функции запоминающего устройства. Используются для измерения активной энергии в прямом направлении. Число тарифов - 1;
- содержат в составе счетного механизма дисплей на основе жидкокристаллического индикатора (ЖКИ) и энергонезависимое устройство. Используются для измерения активной или активной и реактивной энергии в прямом и обратном направлении, число тарифов - до 8 (типы тарифов: пиковые, полупиковые, дневные, ночные; типы дней по тарифам: рабочие, выходные, праздничные). Счетчики с ЖКИ имеют встроенные часы реального времени, предназначенные для обеспечения учета потребления по временным (тарифным) зонам, определяют промежутки времени в операциях обработки измеряемых данных. Часы выполнены на базе кварцевого резонатора.
Счетчики имеют гальванически изолированный от остальных цепей телеметрический выход (ТМ) основного передающего устройства для поверки счетчиков и передачи импульсной информации по линиям связи для АСКУЭ. Счетчики активной и реактивной энергии имеют раздельные соответствующие выходы ТМ.
Счетчики с ЖКИ имеют цифровой интерфейс (RS232u, RS485, USB-IrDA), для конфигурирования тарифов многотарифных счетчиков, для считывания информации в АСКУЭ и для считывания информации из счетчиков при отказе ЖКИ с помощью внешних устройств, удаленных на расстояние до одного километра.
Счетчики с ЭМУ имеют светодиодные индикаторы «L1», «L2», «L3» наличия напряжения по каждой фазе, а также светодиод «Ошибка подключения» обнаружения неправильного подключение фаз по току или генерацию активной мощности со стороны нагрузки (счетчики регистрируют обратное направление мощности по модулю).
Модификации счетчиков:
АГАТ 3 -
Исполнение корпуса 1 Исполнение корпуса 3 Исполнение корпуса 4
1
3
4
Номинальный ток для счетчиков трансформаторного включения, А 5
Максимальный ток для счетчиков 50
непосредственного включения, А1 60
100
Цифровой интерфейс отсутствует 0 Цифровой интерфейс RS232u 2 2 Цифровой интерфейс RS485 **_5
Ограничение мощности3 М

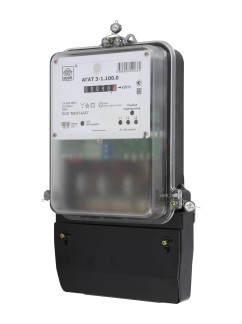

Общий вид счетчиков с указанием мест пломбирования представлен на рисунках 1^6.
Голографическая этикетка предприятия-изготовителя
I Jj9b. 1мзэп
Ошибка подкл
3 х 2201380 V . . * _ £1 5 (60) A 50Hz Yl^S ЛГ
OkW-h ^ L$ Jf
___ ГОСТ 31819 21-2012
W0 imp/VW*h
¥99 О О О К \ \
® LI*) L'Qg
АГАТ 3-3.60.0
Москва 1 2021 г
Г
IV
Пломба с оттиском поверительного клейма
Пломба ОТК предприятия-изготовителя
Голографическая этикетка предприятия-изготовителя
Kvt
Kvit
Пломба с оттиском поверительного клейма
Пломб а ОТК предприятия-изготовителя
В счетчиках с ЭМУ ПО отсутствует.
В счетчиках с ЖКИ ПО не оказывает влияние на точность измерений счетчика. Данные, хранящиеся в памяти счетчика, имеют дискретность существенно меньшую заданной точности. Диапазон представления, длительность хранения и округления результатов не влияют на точность измерения счетчика.
Идентификационные данные программного обеспечения счетчиков с ЖКИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование программного обеспечения | ПФ6.730.124 ПО |
| Номер версии (идентификационный номер) | 1.1 |
| Цифровой идентификатор программного обеспечения | 19921 (0«4DD1h) |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRd6 полином 0х8005h |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: - при измерении активной энергии по ГОСТ 31819.21-2012 - при измерении реактивной энергии по ГОСТ 31819.23-2012 | 1,0 2,0 |
| Номинальное напряжение, Ином, В | 3х220/380 3х230/400 (по заказу) |
| Номинальная частота сети, Гном, Гц | 50 |
| Номинальный (максимальный) ток для счетчиков трансформаторного включения, 1ном (1макс), А | 5 (10) |
| Базовый (максимальный) ток для счетчиков непосредственного включения, 1б (1макс), А | 5 (50); 5 (60); 10 (100) |
| Пределы допускаемой основной погрешности встроенных часов счетчика с ЖКИ, не более, с/сут | ± 0,5 |
| Пределы дополнительной температурной погрешности встроенных часов счетчика с ЖКИ, не более, с/(0Ссут) | ± 0,15 |
| Диапазон измерений напряжения, В | от 0,8-Ином до 1,15 Цном |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ± 2 % |
| Диапазон измерений силы переменного тока, А | от 0,05Тном(б) до 1макс |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ± 2 % |
| Диапазон измерений частоты сети, Гц | от 45 до 70 |
| Пределы допускаемой относительной погрешности измерений частоты сети, % | ± 2 % |
| Диапазон измерений полной мощности, Вт | от 0,05-ИномТном(б) до ЦномТмакс |
| Пределы допускаемой относительной погрешности измерений полной мощности, % | ± 2 % |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика при номинальных значениях напряжения, частоты и нормальной температуре при измерении энергии, не более, В А (Вт) | 10 (2) |
| Полная мощность, потребляемая цепью тока счетчиков, не более, ВА | 4,0 |
| Стартовый ток (порог чувствительности) по активной мощности, мА - для трансформаторного включения - для счетчиков непосредственного включения с 1б=5 А - для счетчиков непосредственного включения с 1б=10 А | 10 20 40 |
| Стартовый ток (порог чувствительности) по реактивной мощности, мА - для трансформаторного включения - для счетчиков непосредственного включения с 1б=5 А - для счетчиков непосредственного включения с 1б=10 А | 15 25 50 |
| Наименование характеристики | Значение |
| Цена одного разряда счетного механизма ЭМУ, кВтч: - младшего - старшего | 0,1 10000 |
| Цена одного разряда счетного механизма ЖКИ, кВтч, кварч: - младшего - старшего | 0,01 100000 |
| Постоянная счетчика с ЖКИ, имп/кВтч, имп/кварч | 1000 |
| Постоянная счетчика с ЭМУ, имп/кВтч | 800 |
| Количество тарифов: - для счетчиков с ЭМУ - для счетчиков с ЖКИ, до | 1 8 |
| Количество тарифных зон в течение суток, до | 48 |
| Габаритные размеры (длина, ширина, высота), не более, мм Корпус 1: Корпус 3: Корпус 4: | 317 (306); 174; 75 159; 109; 61 (71) 245; 177; 69 |
| Масса, кг, не более | 1,65 |
| Нормальные условия эксплуатации: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) | от плюс 21 до плюс 25 98 от 70 до 106,7 (525-800) |
| Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) | от минус 40 до плюс 70 98 от 70 до 106,7 (525-800) |
| Условия транспортирования и хранения: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) | от минус 50 до плюс 70 98 от 70 до 106,7 (525-800) |
| Средняя наработка до отказа, не менее, ч | 260000 |
| Средний срок службы, не менее, лет | 30 |
| Степень защиты корпуса от пыли и воды | IP51 |
| Класс защиты человека от поражения электрическим током | II |
Наносится на щиток счетчика методом трафаретной или термотрансферной печати, лазерной гравировки и в паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик трехфазный статический | АГАТ 3 | 1 шт. |
| Паспорт | ПФ2.720.0ХХ ПС | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
| Ушко (для исполнения корпуса 4) | ПФ8.882.036 | 1 шт. |
| Преобразователь интерфейса USB-RS485, RS232u* | ПФ3.035.020 | 1 шт. |
| Преобразователь интерфейса USB-IrDA* | ПФ3.035.021 | 1 шт. |
| Кабель соединительный* | ПФ6.664.053-01 | 1 шт. |
| Методика поверки* | ПФ2.720.023 МП | 1 экз. на партию |
| Руководство по эксплуатации** | ПФ2.720.023 РЭ, ПФ2.720.042 РЭ | 1 экз. на партию |
| Программное обеспечение** | MConfig | 1 экз. на партию |
*поставляется по отдельному заказу организациям, осуществляющим поверку и эксплуатацию счетчиков
** доступно на сайте http://www.mzep.ru/
приведены в разделе 1.4 Руководства по эксплуатации ПФ2.720.042 РЭ и в разделе 1.3 Руководства по эксплуатации ПФ2.720.023 РЭ.
Нормативные документы, устанавливающие требования к счетчикам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4228-003-66313781-2021 Счетчики однофазные статические АГАТ 3. Технические
условия
