Датчики силоизмерительные тензорезисторные ДСТ 5002, 83916-21

Назначение

Датчики силоизмерительные тензорезисторные ДСТ 5002 (далее - датчики силы) предназначены для измерений силы (преобразования статических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия).

Описание

Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.

Датчик силы имеет индивидуальную градуировочную характеристику вида:

Ua = kF + b,

где Ua - значение выходного сигнала, В (мВ/В); к - коэффициент чувствительности, В (мВ/В); F - отношение приложенной нагрузки к номинальной Fi/Fhom, b - свободный член, В (мВ/В). Индивидуальные значения коэффициентов к и b заносятся в паспорт каждого датчика. Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силы изготовлены с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.

Датчики силы являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления электрического сигнала могут применяются соответствующие усилители, встроенные в корпус датчика силы. Электрическое подсоединение к датчикам силы осуществляется через унифицированные электрические разъемы.

Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:

-    условное обозначение датчика;

-    номинальное значение напряжения питания;

-    заводской номер;

-    выходной сигнал;

-    год выпуска.

Структура условного обозначения ДСТ 5002-[Х] кН-0,05-А, где ДСТ 5002 - модификация; Х - номинальная нагрузка (20, 50, 100) кН; 0,05 - обозначение по каталогу производителя; А -выходной сигнал «В» - В (со встроенным усилителем), отсутствие буквы - мВ/В (без встроенного усилителя).

К датчикам силы данного типа относятся датчики силы модификации ДСТ 5002-20 кН-0,05-В: зав. № 805190007, 805190008, 805190009, 805190010, 805190011, 805190012, 805190013, 805190014, 805190015, 805190016, 805190017, 805190018, 805190019, 805190020, 805190021, 805190023, 805190024, 805190025, 805190026, 805190027, 805190028, 805190029, 805190031, 805190032, модификации ДСТ 5002-50 кН-0,05: 805190001, 805190002, 805190004, 805190005, 805190006, модификации ДСТ 5002-100 кН-0,05-В: , 805190034, 805190035, 805190036, 805190037, 805190038, 805190039, 805190040. Знак поверки наносят на свидетельство о поверке (в случае его оформления).

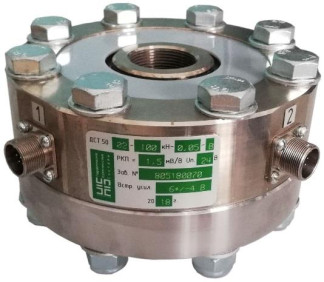

Общий вид датчика силы приведен на рисунке 1.

805190022

805190030

805190003

805190033

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационных документов типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным ДСТ 5002

Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
