Тележки путеизмерительные ПТ-12-01, 83926-21

Назначение

Тележки путеизмерительные ПТ-12-01 (далее - тележки ПТ-12-01) предназначены для измерения ширины рельсовой колеи (шаблон), взаимного положения обеих рельсовых нитей по высоте (уровень), стрел изгиба каждой рельсовой нити в горизонтальной плоскости (рихтовка), стрел изгиба каждой рельсовой нити в вертикальной плоскости (просадка) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.

Описание

Принцип действия тележек ПТ-12-01 состоит в получении при помощи датчиков измерительной информации о параметрах пути, преобразовании ее центральным блоком обработки и передаче на переносной или планшетный компьютер для дальнейшей обработки полученных результатов измерений.

Тележки ПТ-12-01 представляют собой раму в виде центральной балки с двумя боковинами, одна закреплена стационарно, вторая боковина подвижная.

На раме установлен блок датчиков инерциальных (БДИ), предназначен для измерения и передачи первичной информации в центральный блок обработки (ЦБО), из которого измерительная информация далее передается на переносной или планшетный компьютер для постобработки. Датчики, входящие в состав БДИ, измеряют крен для вычисления взаимного положение обеих рельсовых нитей по высоте (уровня), тангаж для вычисления просадок и курс для рихтовок.

Ширину рельсовой колеи измеряют с помощью четырех модулей шаблона, каждый из которых состоит из датчика ширины рельсовой колеи, лопатки и ролика. Модули шаблона закреплены на правой и левой боковинах тележки. Сигнал с датчиков шаблона передается в центральный блок обработки.

Датчик угла поворота боковины за счёт изменения углового положения правой поворотной боковины относительно центральной части рамы измеряет угол поворота боковины, затем передает сигнал в центральный блок обработки. Данные датчика угла поворота боковины позволяют вычислить просадки.

В качестве датчиков шаблона и угла поворота боковины применяются абсолютные круговые энкодеры.

Для контроля текущей координаты пути и синхронизации данных в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует электрические импульсы, по которым определяется величина перемещения тележки. Датчик пути передает полученный сигнал в центральный блок обработки.

Передвижение по рельсовому пути осуществляется за счет колес с ребордами, по два на каждой боковине. Для перемещения тележки в рабочем положении вдоль рельсового пути служит шарнирно закрепленная на раме ручка: в рабочем положении ручку устанавливают вдоль рельсового пути, а при переносе тележки и снятии ее с пути ручку разворачивают вдоль рамы и фиксируют.

Путевой сигнал представляет собой полую трубу с навершием в виде красного диска. Во время работы тележки путевой сигнал вставляется в гнездо, при транспортировке путевой сигнал закреплен вдоль тележки в фиксатор.

Переносной или планшетный компьютер, закрепленный с помощью кронштейна, размещенного на центральном блоке обработки, предназначен для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

Аккумуляторная батарея (АКБ) тележки обеспечивает бесперебойную работу тележки в течение не менее восьми часов. Зарядное устройство предназначено для зарядки АКБ от внешней сети переменного тока напряжением 220 В.

Общий вид тележки ПТ-12-01 приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование тележки ПТ-12-01 осуществляется на передней поверхности центрального блока обработки: снизу слева и сверху справа. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера наносятся на заводскую табличку, закрепленную на корпусе тележки ПТ-12-01, с помощью лазерной гравировки и имеют цифровое обозначение.

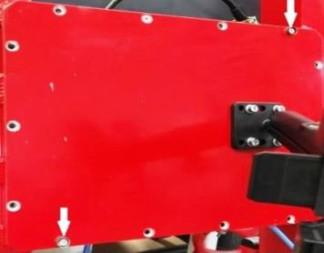

Места пломбирования обозначены белыми стрелками на рисунке 2.

Программное обеспечение

Программное обеспечение «TRACK» установлено на переносной или планшетный компьютер, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения тележек ПТ-12-01 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения тележек ПТ-12-01

Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики тележек ПТ-12-01 представлены в таблицах 2 и 3.

Таблица - 2 Метрологические характеристики Тележек путеизмерительных ПТ-12-01

Таблица - 3 Технические характеристики Тележек путеизмерительных ПТ-12-01

Знак утверждения типа

наносится на наружной поверхности тележек ПТ-12-01, методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплект поставки тележек ПТ-12-0

Сведения о методах измерений

приведены в разделе 2 документа ВДМА.663500.198 РЭ «Тележка путеизмерительная ПТ-12-01. Руководство по эксплуатации» и в разделе 2 документа ВДМА.663500.198 РП «Тележка путеизмерительная ПТ-12-01. Руководство пользователя ПО «TRACK».

Нормативные документы

ВДМА.663500.198 ТУ «Тележка путеизмерительная ПТ-12-01. Технические условия»
