| Номер в госреестре | 83934-21 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | АКН-10 7074A0-10 |
| Изготовитель | Общество с ограниченной ответственностью "Челябинский машиностроительный завод" (ООО "ЧМЗ"), г. Челябинск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна АКН-10 7074A0-10 (далее - АЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия АЦ основан на заполнении её жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АЦ состоит из стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным указателем уровня налива. АЦ является транспортной мерой полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади АЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской (серийный) номер наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

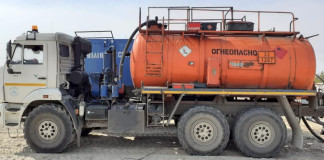

Общий вид АЦ представлен на рисунке 1.
Рисунок 1 - Общий вид автоцистерны АКН-10 7074A0-10 Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Верхний борт Б (4:1)
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 9500 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 11500 |
| Длина, мм | 8800 |
| Высота, мм | 3650 |
| Ширина, мм | 2550 |
| Условия эксплуатации: |
| - температура окружающей среды, °С | от -40 до +45 |
Знак утверждения типа | |
| наносится на титульный лист руководства по эксплуатации печатным способом. | |
Комплектность | |
| Таблица 3 - Комплектность средства измерений | |
| Комплектующие | Обозначение | Количество |
| Автоцистерна (зав.№ X897074A0H0FP3144) | АКН-10 7074A0-10 | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 руководства по эксплуатации
Нормативные документы, устанавливающие требования к автоцистерне АКН-10 7074A0-10
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
