| Номер в госреестре | 83945-21 |
| Наименование СИ | Полуприцеп-цистерна для жидких нефтепродуктов |
| Обозначение типа СИ | ALI RIZA USTA |
| Изготовитель | "ALI RIZA USTA TANKER SAN. VE TIC. LTD. STI", Турецкая Республика |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна для жидких нефтепродуктов ALI RIZA USTA (далее - ТМ), является транспортной мерой полной вместимости, предназначенной для временного хранения, транспортировки и измерения объема нефтепродуктов.
Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Заполнение ТМ осуществляется через заливной люк. Слив нефтепродукта происходит с помощью насоса или самотеком.
Конструкция ТМ представляет собой стальную трехсекционную цистерну, в поперечном сечении имеющую круглую форму.
Корпус цистерны состоит из обечайки, двух круглых днищ, ограничивающих цистерну с торцов, и перегородок, разделяющих цистерну на пять изолированных секций. Внутри изолированных секций имеются перегородки-волнорезы с отверстиями-лазами.
В верхней части каждой секции приварена цилиндрическая горловина. Отверстия горловин закрыты крышками, которые крепятся с помощью болтов, гаек и шайб.
К внутренней стенке обечайки цилиндрической горловины приварен мерный угольник, указывающий максимальный уровень налива и предназначенный для визуального контроля наполнения секции до максимального объема.
ТМ окрашена в оранжевый цвет, на боковых поверхностях и сзади имеются надписи «Огнеопасно» и знак информационной таблички для обозначения транспортного средства, перевозящего опасный груз.

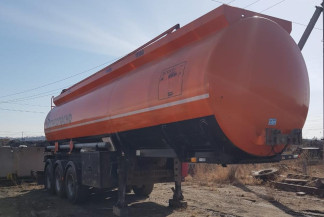

Общий вид ТМ, показан на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 2 и 3.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | NP9A3TYSTEH042038 | ||
| Номинальная вместимость секций, дм3 | Секция 1 | Секция 2 | Секция 3 |
| 11500 | 11500 | 12000 | |
| Полная вместимость, дм3 | 35000 | ||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | NP9A3TYSTEH042038 |
| Количество секций в цистерне, шт. | 3 |
| Разрешенная максимальная масса, кг, не более | 35000 |
| Назначенный срок службы, лет | 10 |
| Полный срок службы (до списания), лет | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, не более, % | от -45 до +45 от 84,0 до 106,7 98 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна для жидких нефтепродуктов | ALI RIZA USTA | 1 шт. |
| Паспорт | 1 экз. |
приведены в пункте 14 паспорта.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне для жидких нефтепродуктов ALI RIZA USTA
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
