| Номер в госреестре | 83948-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Акционерное общество "Самаранефтегаз" (АО "Самаранефтегаз"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РВС-2000, РВС-3000, РВС-5000 и представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары расположены:
Самарская обл., Красноярский район, АО «Самаранефтегаз», УПСВ «Северо-Каменская» (РВС-2000 заводской № 5);
Самарская обл., Волжский район, АО «Самаранефтегаз», УПСВ «Горбатовская» ЦППН-6 (РВС-3000 заводской № 2);
Самарская обл., Сергиевский район, 35 км восточнее районного центра г. Сергиевск, АО «Самаранефтегаз», УПСВ «Козловская» ЦППН-1 (РВС-3000 заводской № 4);
Самарская обл., г. Отрадный, АО «Самаранефтегаз», КНС-6 УКПН-1 ЦППД2 (РВС-5000 заводской № 32);
Самарская обл., г. Отрадный, АО «Самаранефтегаз», УКПН-2 ЦППН-3 (РВС-5000 заводской № 29).

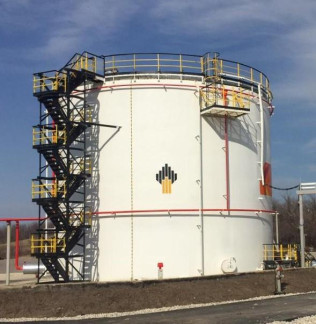

Общий вид резервуаров стальных вертикальных цилиндрических РВС представлены на рисунке 1-3.
Рисунок 2 - Общий вид резервуаров РВС-5000
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-2000 | РВС-3000 | РВС-5000 | |
| Номинальная вместимость, м3 | 2000 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 | ±0,20 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Средний срок службы, лет | 30 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
Знак утверждения типананосится на титульный лист паспорта типографским | способом. | |
Комплектность | ||
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| (РВС-3000, РВС-5000) | ||
| Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
