Трансформаторы тока TOPAZ OCTU, 83953-21

83953-21
Трансформаторы тока TOPAZ OCTU (далее - трансформаторы) предназначены для измерений среднеквадратических значений силы переменного тока, в том числе с апериодической составляющей и выработки сигнала измерительной информации согласно протоколу, описанному в IEC 61850-9-2:2011 (далее - IEC 61850-9-2) для передачи результатов измерений и преобразований на электрические измерительные приборы, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 83953-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ TOPAZ OCTU
Изготовитель Общество с ограниченной ответственностью "ПиЭлСи Технолоджи" (ООО "ПиЭлСи Технолоджи"), г. Москва
Год регистрации 2021
Срок свидетельства 07.12.2026
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока TOPAZ OCTU (далее - трансформаторы) предназначены для измерений среднеквадратических значений силы переменного тока, в том числе с апериодической составляющей и выработки сигнала измерительной информации согласно протоколу, описанному в IEC 61850-9-2:2011 (далее - IEC 61850-9-2) для передачи результатов измерений и преобразований на электрические измерительные приборы, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов основан на двух физических законах: законе полного тока и эффекте Фарадея. Трансформаторы содержат чувствительный элемент (магнитооптический кристалл), в котором происходит преобразование магнитной составляющей поля, создаваемого током в проводнике, в изменение угла поворота поляризации излучения с последующим изменением интенсивности излучения, падающего на фотоприемник. По полученному значению интенсивности излучения определяется сила тока, текущего в проводнике.

Трансформаторы предназначены для использования в качестве элемента в составе системы контроля тока и комплексной системы оптической диагностики высоковольтных кабельных линий TOPAZ.

Трансформаторы обеспечивают подключение по цифровым интерфейсам RS-485 и Ethernet к вышестоящим системам, в том числе для автономного считывания, удалённого доступа и конфигурирования.

Трансформаторы включают в свой состав: измерительный блок, оптические датчики тока двух типов FOS или FOS-SS. Данные датчики тока осуществляют выдачу потоков данных SV согласно IEC 61850-9-2 и имеют различные диапазоны измерений среднеквадратических значений силы переменного тока. Поддерживаемые потоки данных: SV80 (80 выборок за период промышленной частоты, частота дискретизации 4000 Гц), SV256 (256 выборок за период промышленной частоты, частота дискретизации 12800 Гц).

Трансформаторы осуществляют следующие функции:

1)    измерение действующих (среднеквадратических) значений силы переменного тока, частоты переменного тока и угла фазового сдвига;

2)    контроль целостности измерительного тракта;

3)    формирование сигналов:

-    ТС (Телесигнализации) в случае повреждения кабеля и обрыва волокна;

-    ТИ (Телеинформации) о действующих значениях тока в экране силового кабеля;

4)    обмен данными с верхним уровнем по протоколам МЭК 61850-9-2, МЭК 60870-5-101, МЭК 60870-5-104;

5) синхронизация времени от внешнего сигнала 1PPS и по каналам Ethernet от верхнего уровня по стандарту IEEE1588 PTP либо по протоколу МЭК 60870-5-104.

Трансформаторы выполнены из изоляционного материала.

_Структура условного обозначения модификаций трансформаторов:_

TOPAZ OCTU-[A1-...-Ax]-[B]-[C]-D

Позиция

Код

Описание

Коммуникационные порты Ethernet

nGTx

Ethernet 1000 Мбит/с TX RJ45

nGSFP

Ethernet 1000 Мбит/с SFP

nGTXSFP

Ethernet 1000 Мбит/с combo-port RJ45/SFP

A1 ...

nTx

Ethernet 100 Мбит/с TX RJ45

Ax

nFxS

Ethernet 100 Мбит/с FX LC Single-mode

nFxM

Ethernet 100 Мбит/с FX LC Multi-mode

nSFP

Ethernet 100 Мбит/с SFP

«n» - количество портов Ethernet соответствующего типа

Коммуникационные порты RS-485

B

nR

RS-485, где «n» - количество портов

Порт 1PPS

C

PPS

Вход1PPS

Исполнение по питанию

LV

Один вход питания ином = 24В DC

D

2LV

Два входа питания ином = 24В DC

HV

Один вход питания ином = 220В DC/AC

2HV

Два входа питания ином = 220В DC/AC

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

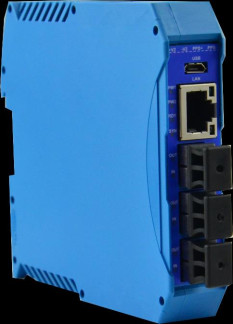

Общий вид измерительного блока представлен на рисунке 1. Общий вид датчиков тока представлен на рисунке 2. Нанесение знака на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

Трансформаторы имеют базовое программное обеспечение (далее - ПО).

Базовое ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики трансформаторов нормированы с учетом влияния базового ПО.

Уровень защиты базового ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные базового ПО трансформаторов представлены в таблице 1.

Таблица 2 - Метрологические характеристики

Таблица 1 - Идентификационные данные базового ПО трансформаторов

Идентификационные данные (признаки)

Значение в зависимости от поддерживаемого потока данных

SV80

SV256

Идентификационное наименование ПО

OCTU v1.SV80.hex

OCTU v1.SV256.hex

Номер версии ПО (идентификационный номер)

Не ниже 1.0.127

Не ниже 1.0.114

Цифровой идентификатор ПО

-

-

Технические характеристики

Наименование характеристики

Значение (для датчика тока FOS)

Значение (для датчика тока FOS-SS)

Максимальное значение измеряемого первичного тока /max, А

1000

3000

Диапазон преобразований и измерений среднеквадратических значений силы переменного тока, А

от 0,005 /max до /max

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %:

-    для диапазона 0,005 /max < I < 0,1/max

-    для диапазона 0,1/max < I < 0,7/max

-    для диапазона 0,7/max < I < /max

SV80

SV256

SV80

SV256

±5

±10

±10

±15

±10

±15

±15

±20

±15

±20

±20

±25

Пределы допускаемой относительной погрешности измерений угла фазового сдвига, ... '

±5

Диапазон измерений частоты переменного тока, Гц

от 49 до 51

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Наименование характеристики

Значение

Частота дискретизации *, Гц:

-    для SV80

-    для SV256

4000

(80 выборок за 20 мс) 12800

(256 выборок на 20 мс)

Параметры электрического питания:

-    напряжение постоянного тока, В:

-    для исполнений LV, 2LV

-    для исполнений HV, 2HV

-    напряжение переменного тока частотой 50 Гц для исполнений HV, 2HV, В

от 9 до 58 от 100 до 365

от 90 до 265

Потребляемая мощность, Вт, не более

10

Количество оптических каналов

3

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре +30 °С с конденсацией влаги, %

-    атмосферное давление, кПа

от -40 до +70

от 10 до 95 от 84 до 106

Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более

117x90x99

Масса, кг, не более

1

Средний срок службы, лет

30

Средняя наработка на отказ, ч

160000

* Дополнительно в трансформаторе реализована возможность выдачи SV-потоков со следующими частотами дискретизации: 1200 Гц (24 выборки за 20 мс), 2400 Гц (48 выборок за 20 мс), 4800 Гц (96 выборок за 20 мс), 14400 Гц (288 выборок за 20 мс).

Знак утверждения типа

наносится на маркировочную табличку методом механического нанесения или трафаретной печати и на титульный лист формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока TOPAZ OCTU в составе:

-    измерительный блок

-    датчик тока FOS или FOS-SS

-

1 шт.

-

1 шт.

-

3 шт.

Паспорт

ПЛСТ.671236.001 ПС

1 экз.

Руководство по эксплуатации

ПЛСТ.671236.001 РЭ

1 экз.

Сведения о методах измерений

приведены в разделе «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к трансформаторам тока TOPAZ OCTU

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
