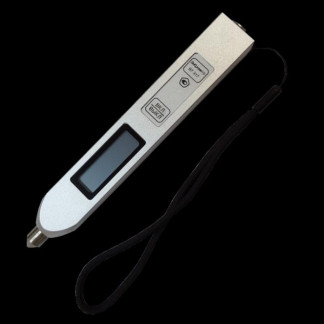

Виброметры В7, 83954-21

Идентификационные признаки

Значение

Встроенное ПО

Идентификационное наименование ПО

Tool Manager

Номер версии (идентификационный номер) ПО, не ниже

2.0

Цифровой идентификатор ПО (контрольная сумма)

-

Алгоритм вычисления идентификатора ПО

-

Наименование характеристики

Значение

В7-317

В7-327

В7-337

Диапазон измерений СКЗ виброскорости, мм/с

от 0,1 до 199,9

Диапазон измерений размаха виброперемещений, мм

-

от 0,001 до 1,999

Диапазон измерений амплитуд виброускорений, м/с2

-

от 0,01 до 199,9

от 0,1 до 199,9

Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц

от 10 до 1000

от 10 до 1000 от 10 до 500 от 10 до 1000

от 10 до 1000 от 10 до 500 от 10 до 10000

Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, %

±10

(в диапазоне частот от 10 до 20 Гц) ±5

(в диапазоне частот от 20 до 1000 Гц)

±15

(в диапазоне частот от 10 до 20 Гц) ±10

(в диапазоне частот св. 20 до 1000 Гц)

Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, %

-

±10

(в диапазоне частот от 10 до 20 Гц) ±5

(в диапазоне частот от 20 до 1000 Гц)

±10

(в диапазонах частот от 10 до 20 Гц и св. 5000 до 10000 Гц) ±5

(в диапазоне частот св. 20 до 5000 Гц)

Пределы допускаемой относительной погрешности измерений размаха виброперемещений, %

-

±10

(в диапазонах частот от 10 до 20 Гц и св. 100 до 500 Гц)

±5

(в диапазоне частот св. 20 до 100 Гц)

Наименование характеристики

Значение

В7-357

В7-220

Диапазон измерений СКЗ виброскорости, мм/с

от 0,1 до 800

от 0,1 до 199,9

Диапазон измерений размаха виброперемещений, мм

от 0,001 до 10

от 0,001 до 1,999

Диапазон измерений амплитуд виброускорений, м/с2

от 0,1 до 392

от 0,1 до 199,9

Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц

от 10 до 1000 от 10 до 500 от 10 до 10000

от 5 до 1000 от 5 до 500 от 5 до 15000

Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, %

±10

(в диапазоне частот от 10 до 20 Гц) ±5

(в диапазоне частот св. 20 до 1000 Гц)

±10

(в диапазоне частот от 5 до 20 Г ц)

±5

(в диапазоне частот св. 20 до 1000 Гц)

Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, %

±10

(в диапазоне частот от 10 до 20 Гц) ±5

(в диапазоне частот св. 20 до 10000 Гц)

±10

(в диапазоне частот от 5до 20 Гц)

±5

(в диапазоне частот св. 20 до 15000 Гц)

Пределы допускаемой относительной погрешности измерений размаха виброперемещений, %

±10

(в диапазоне частот от 10 до 20 Гц) ±5

(в диапазоне частот св. 20 до 500 Гц)

±10

(в диапазоне частот от 5 до 20 Г ц)

±5

(в диапазоне частот св. 20 до 500 Гц)

Наименование

характеристики

Значение

В7-317/

В7-327

В7-337

В7-357

В7-220

Диапазон индицируемых скоростей вращения, об/мин

-

-

от 30 до 300000

-

Диапазон индицируемых собственных частот, Гц

-

-

от 0,5 до 5000

-

Напряжение питания от источника постоянного тока, В

12

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более:

-    длина;

-    ширина;

-    высота

150

23

18

178

78,5

28

185

68

30

Масса, г, не более

56

230

200

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от +15 до +35 98

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10

Наименование

Обозначение

Количество

Виброметр В7

В7-317, В7-327, В7-337, В7-357, В7-220

1 шт.

Паспорт

ВПБ.00.001 ПС

1 экз.

Руководство по эксплуатации

ВПБ.00.001 РЭ

1 экз.
