Системы измерительные с автоматической фотовидеофиксацией многоцелевые "ПРИЗМА-М", 83957-21

Назначение

Системы измерительные с автоматической фотовидеофиксацией многоцелевые «ПРИЗМАМ» (далее - Системы), предназначены для измерений скорости движения транспортных средств (далее - ТС) радиолокационным методом, по видеокадрам в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированных с национальной шкалой координированного времени UTC(SU), определения координат местоположения Систем в плане.

Описание

Принцип действия Систем при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля за измеренный интервал времени.

Принцип действия Систем при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени, за который ТС прошло расстояние между измерительными модулями (далее - ИМ) Систем стационарного варианта размещения.

Принцип действия Систем при измерении скорости ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

Принцип действия Систем при измерении значений текущего времени и координат основан на приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с помощью приемника, входящего в их состав, автоматической синхронизации шкалы времени Систем с национальной шкалой координированного времени UTC(SU).

Системы имеют модульную архитектуру и состоят из одного или нескольких ИМ. ИМ производится в трех исполнениях: «ПРИЗМА-М-1», «ПРИЗМА-М-2», «ПРИЗМА-М-3».

Конструктивно ИМ состоят из видеокамеры, вычислительного модуля, энергонезависимого накопителя данных, приёмника глобальной спутниковой системы ГЛОНАСС/GPS, блока инфракрасной    подсветки.    Исполнения    «ПРИЗМА-М-1»    и

«ПРИЗМА-М-2» могут включать в себя радиолокационный модуль. Наличие радиолокационного модуля в конкретном образце ИМ исполнений «ПРИЗМА-М-1» или «ПРИЗМА-М-2» подтверждается записью в паспорте на Систему и отображается в интерфейсе программного обеспечения Системы.

Системы имеют два варианта размещения:

-    стационарный вариант размещения - ИМ (любого исполнения) из состава Систем размещаются на опорах, стойках и других элементах обустройства автомобильных дорог;

-    передвижной вариант размещения - ИМ (в исполнениях, включающих в себя радиолокационный модуль) из состава Систем размещаются на штативах, треногах и других подобных элементах.

В Систему стационарного варианта размещения могут объединяться несколько различных ИМ, размещаемых стационарно. Системы стационарного варианта размещения могут измерять скорость движения ТС в зоне контроля (по видеокадрам или радарным методом, в зависимости от комплектации) и на контролируемом участке.

В Систему передвижного варианта размещения может входить только один ИМ, включающий в себя радиолокационной модуль. Системы передвижного варианта размещения, в составе которых имеется ИМ с радиолокационным модулем, могут измерять скорость движения ТС в зоне контроля радарным методом.

Функционально Системы измерительные с автоматической фотовидеофиксацией многоцелевые «ПРИЗМА-М» могут применяться для фиксации нарушений скоростного режима, фиксации нарушения правил остановки (стоянки) ТС, прохождения ТС перекрестков, пешеходных переходов, железнодорожных переездов; фиксации нарушения правил пользования внешними световыми приборами; фиксации нарушения правил пользования водителем во время движения ТС телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук; фиксации нарушения правил пользования ремней безопасности; фиксации движения ТС в нарушение правил разметки и предписанных дорожных знаков (обочина, тротуары, выделенная полоса, пересечение сплошной линии разметки, поворот из второго ряда, стоп линия, разворот в неположенном месте) для приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля.

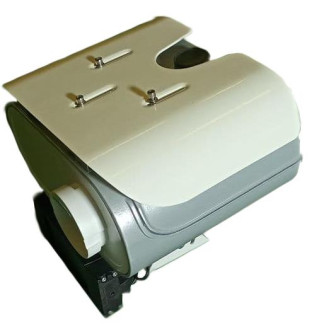

Общий вид ИМ, место маркировки и нанесения знака утверждения типа представлены на рисунках 1.1-1.6. Места пломбирования приведены на рисунках 2.1-2.3. Вид шильда приведен на рисунке 3.1. При наличии в составе Системы нескольких ИМ шильд устанавливается на каждый ИМ.

Схема пломбировки от несанкционированного доступа представлена на рисунках 2.1-2.3.

140181, Московская о5ласть, гороб Жуковский, улица Чкалова, Зом 49, помещение 23

Система измерительная с автоматической фотовибеофиксацией многоцелевая

Измерительный модуль "Призма-М-1"

Дата изготовления: 01.08.2020 ЗаВодской номер изделия: М1-00001-01

Рисунок 3.1 — Вид шильда

Программное обеспечение

Программное обеспечение Системы содержит метрологически значимую часть «Prizma-M». Метрологически значимая часть программного обеспечения «Prizma-M» обеспечивает измерение скорости движения транспортных средств в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерение значений текущего времени, синхронизированных с национальной шкалой координированного времени UTC(SU), определение координат местоположения Систем в плане.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

Технические характеристики

Таблица 2 - Метрологические характеристики ИМ Системы

Таблица 3 - Основные технические характеристики ИМ

Знак утверждения типа

наносится на корпус ИМ в виде наклейки, а также типографским способом на титульный лист паспорта.

Таблица 5 - Комплектность средства измерений (при передвижном размещении)

Сведения о методах измерений

приведены в п. 1.4. Руководства по эксплуатации АЦДМ-402139.002 РЭ.

Нормативные документы

Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.

Государственная поверочная схема для координатно-временных измерений. Приказ Росстандарта № 2831 от 29.12.2018 г.

«Системы измерительные с автоматической фотовидеофиксацией многоцелевые «ПРИЗМА-М», Технические условия. АЦДМ-402139.002 ТУ.
